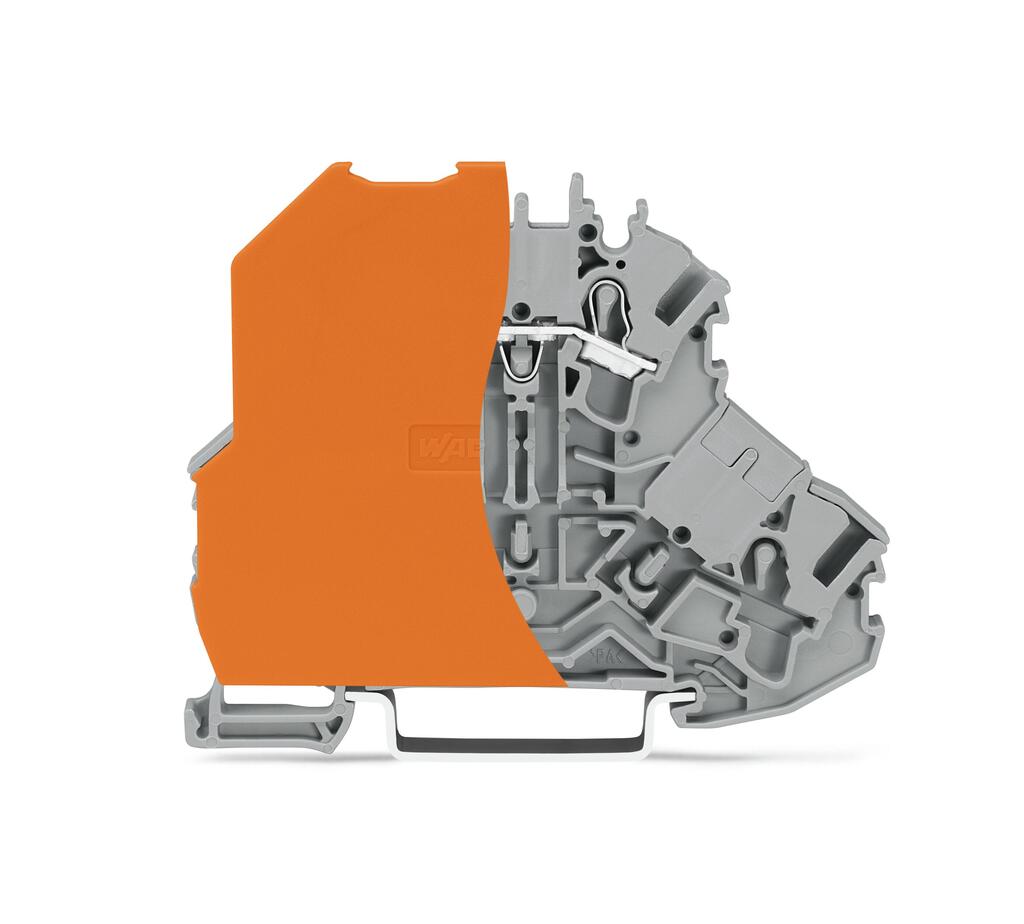

Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
1000 V
-
-
Şok gerilimi
12 kV
-
-
Nominal akım
24 A
-
-
Ratings per IEC/EN
| Anma gerilimi (III / 3) 2 | 1500 V |
| Nominal ani dalgalanma gerilimi (III / 3) 2 | 12 kV |
Approvals per UL 1059
Approvals per
UL 1059
Use group
B
C
D
Rated voltage
1000 V
1000 V
-
Rated current
20 A
20 A
-
Power loss
| Power loss, per pole (potential) | 0,766 W |
| Rated current I N for specified power loss | 24 A |
| Resistance value for specified, current-dependent power loss | 0,001 Ω |
General
| Gerilim tipi 1 | AC/DC |
| Gerilim tipi 2 | DC |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 2 |
| Toplam potansiyel sayısı | 1 |
| Seviye sayısı | 2 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | El aleti |
| Connectable conductor materials | Bakır |
| Nominal kesit | 2,5 mm² |
| Tek damarlı boylar | 0,25 … 4 mm² / 22 … 12 AWG |
| tek damarlı, doğrudan takılabilir | 0,75 … 4 mm² / 18 … 12 AWG |
| İnce bükümlü kablolar | 0,25 … 4 mm² / 22 … 12 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 2,5 mm² / 22 … 14 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 1 … 2,5 mm² / 18 … 14 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 10 … 12 mm / 0.39 … 0.47 inches |
| Kablolama tipi | Önden girişli kablolama |

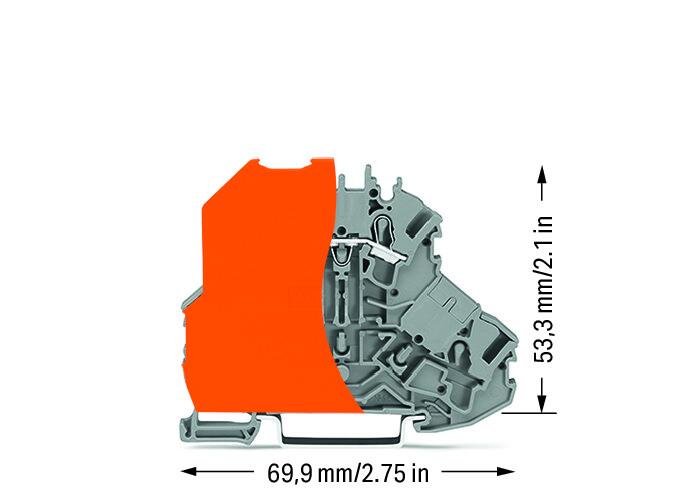

Geometrical Data
| Width | 7,2 mm / 0.283 inches |
| Height | 69,9 mm / 2.752 inches |
| Length from upper-edge of DIN-35 rail | 53,3 mm / 2.098 inches |
Mekanik Veri
| Potential marking | L |
| Montaj tipi | DIN-35 ray |
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | gri |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,238 MJ |
| Ağırlık | 13,2 g |
Environmental Requirements
| İşlem sıcaklığı | -35 … +85 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 10.0 | 27-14-11-20 |
| ETIM 8.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| Pack. unit | 50 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143420235 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
