Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
-
Şok gerilimi
-
Nominal akım
-
General
| Nominal gerilim | 250 V |
| Ters gerilim | 1.000 V |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 4 |
| Toplam potansiyel sayısı | 2 |
| Seviye sayısı | 2 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | El aleti |
| Connectable conductor materials | Bakır |
| Nominal kesit | 2,5 mm² |
| Tek damarlı boylar | 0,25 … 4 mm² / 22 … 12 AWG |
| tek damarlı, doğrudan takılabilir | 0,75 … 4 mm² / 18 … 12 AWG |
| İnce bükümlü kablolar | 0,25 … 4 mm² / 22 … 12 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 2,5 mm² / 22 … 14 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 1 … 2,5 mm² / 18 … 14 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 10 … 12 mm / 0.39 … 0.47 inches |
| Kablolama tipi | Önden girişli kablolama |

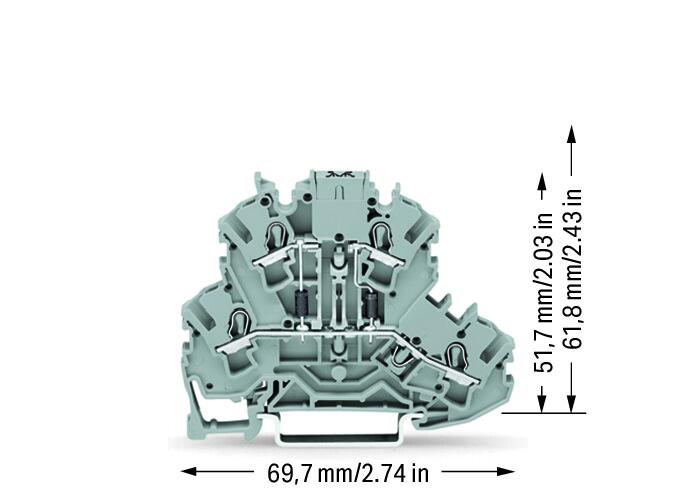

Geometrical Data
| Width | 5,2 mm / 0.205 inches |
| Height | 69,7 mm / 2.744 inches |
| Length from upper-edge of DIN-35 rail | 51,7 mm / 2.035 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | gri |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,241 MJ |
| Ağırlık | 10,6 g |
Environmental Requirements
| İşlem sıcaklığı | -35 … +85 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| Product Group | 22 (TOPJOB S) |
| eCl@ss 10.0 | 27-14-11-27 |
| eCl@ss 10.0 | 27-14-11-27 |
| ETIM 8.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| Pack. unit | 50 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454375591 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| CAS-No. | 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol Lead |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | 83807c2c-9afd-443f-a032-8c2e968ecc38 |
| SCIP notification number (Belgium) | a4421150-108b-43d7-a694-9ef556c5af9a |
| SCIP notification number (Bulgaria) | 9ddb8fb6-348b-4b57-8f06-37c3a1b8cd68 |
| SCIP notification number (Czech Republic) | dfbfc651-7b07-4bd9-890f-127567ea9482 |
| SCIP notification number (Denmark) | a703e15e-5b41-4640-b871-4c86a6e3b426 |
| SCIP notification number (Finland) | 716dbf6c-875a-4175-b890-123795b0df60 |
| SCIP notification number (France) | 6d35e850-4940-4fe1-bc49-59f4619df5cd |
| SCIP notification number (Germany) | ee122e0d-c02d-4212-9d1d-3b1359ecfac8 |
| SCIP notification number (Hungary) | aa994f7b-862e-4394-9f19-07c525613ab4 |
| SCIP notification number (Italy) | c63ef36a-2702-4b1b-899f-5c59a2f1e37e |
| SCIP notification number (Netherlands) | 568d28e3-d488-4fef-8c24-913e56d48748 |
| SCIP notification number (Poland) | 3be07c96-ec28-439e-8037-7bc5bdd4e801 |
| SCIP notification number (Romania) | 030b4ef2-3d96-4db7-b215-073afada0868 |
| SCIP notification number (Sweden) | a8f9de5f-0f71-4839-afae-75b33dad9759 |
