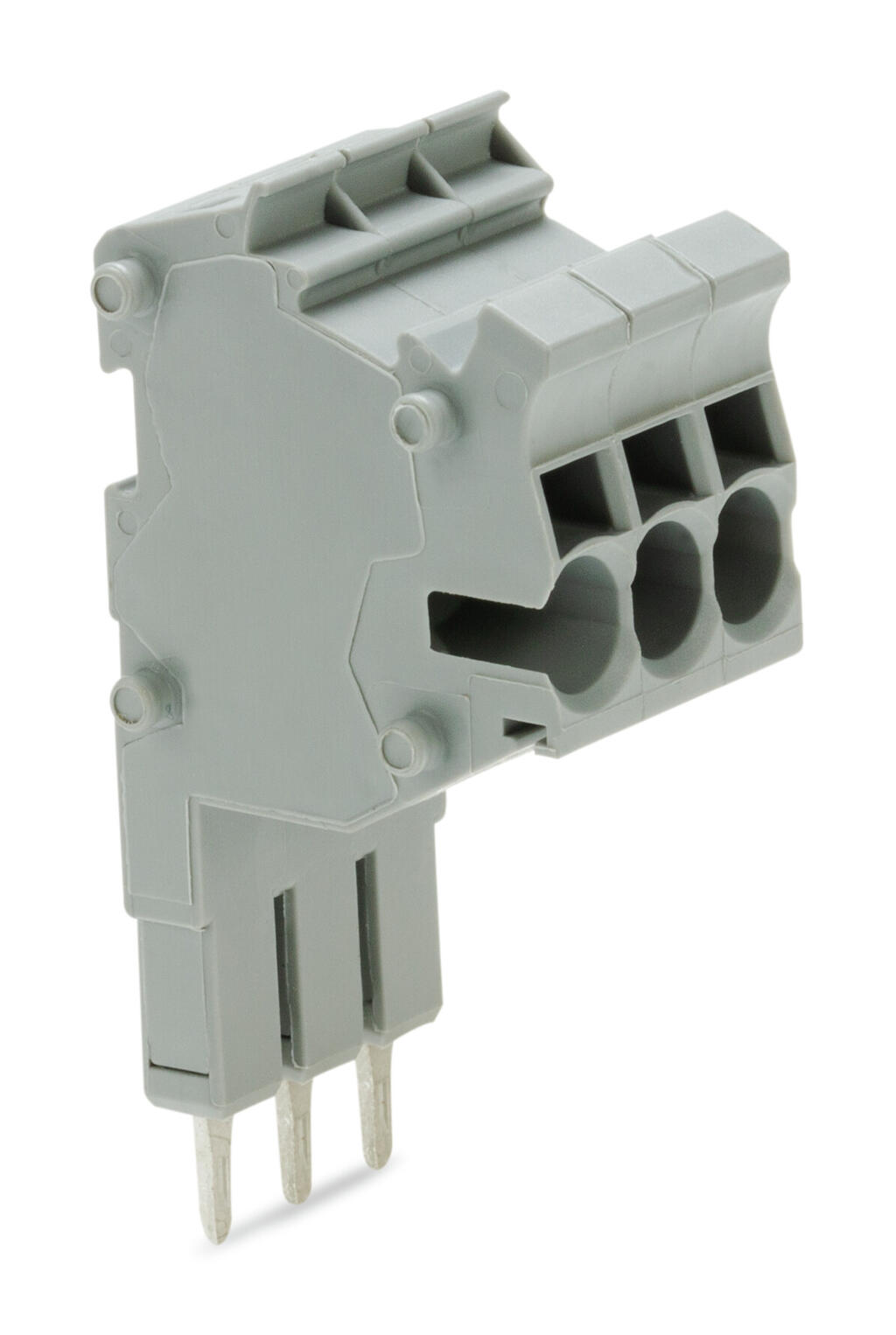

Açıklama
Notes
| Güvenlik bilgisi | EN 61984'e göre, akım kesme kapasitesi olmayan takılabilir konektörler canlı veya yük altındayken eşleşmemeli veya eşleşmemelidir |
Elektrik Verisi
Ratings per IEC/EN
| Anma gerilimi (III / 3) | 500 V |
| Şok gerilimi (3) | 6 kV |
| Nominal akım | 24 A |
| Legend (ratings) | (III / 3) ≙ Aşırı gerilim kategorisi III / Kirlilik derecesi 3 |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 3 |
| Toplam potansiyel sayısı | 3 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | El aleti |
| Nominal kesit | 2,5 mm² |
| Tek damarlı boylar | 0,25 … 4 mm² / 22 … 12 AWG |
| tek damarlı, doğrudan takılabilir | 0,75 … 4 mm² / 18 … 12 AWG |
| İnce bükümlü kablolar | 0,25 … 4 mm² / 22 … 12 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 2,5 mm² / 22 … 14 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 1 … 2,5 mm² / 18 … 14 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 10 … 12 mm / 0.39 … 0.47 inches |
| Kutup sayısı | 3 |
| Kablolama tipi | Yandan girişli kablolama |
Geometrical Data
| Width | 15,6 mm / 0.614 inches |
| Modül genişliği | 5,2 mm / 0.205 inches |
Mekanik Veri
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | gri |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,213 MJ |
| Ağırlık | 8,2 g |
Ticari Veri
| Product Group | 22 (TOPJOB S) |
| eCl@ss 10.0 | 27-14-11-51 |
| eCl@ss 10.0 | 27-14-11-51 |
| ETIM 8.0 | EC002021 |
| ETIM 8.0 | EC002021 |
| Pack. unit | 25 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454178345 |
| SAP tesis 01'den gümrük tarifesi no. | 85366990990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
