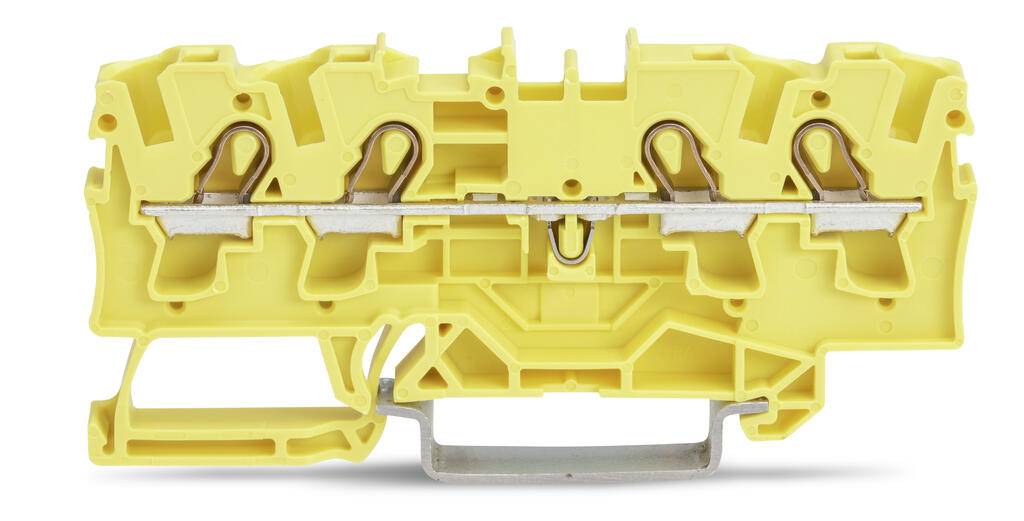

Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
800 V
-
-
Şok gerilimi
8 kV
-
-
Nominal akım
32 A
-
-
Current at conductor cross-section (max.) mm²
41 A
-
-
Approvals per UL 1059
Approvals per
UL 1059
Use group
B
C
D
Rated voltage
600 V
600 V
-
Rated current
30 A
30 A
-
Approvals per CSA
Approvals per
CSA 22.2 No 158
Use group
B
C
D
Rated voltage
600 V
600 V
-
Rated current
30 A
30 A
-
Ex information
| Reference hazardous areas | See application instructions in section “Knowledge and Downloads – Documentation – Additional Information: Technical Section; Technical Explications” |
| Ratings per | ATEX: PTB 05 ATEX 1095 U / IECEx: PTB 05.0033U (Ex eb IIC Gb) |
| Anma gerilimi EN (Ex e II) | 550 V |
| Nominal akım (Ex e II) | 30 A |
Power loss
| Power loss, per pole (potential) | 1,024 W |
| Rated current I N for specified power loss | 32 A |
| Resistance value for specified, current-dependent power loss | 0,001 Ω |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 4 |
| Toplam potansiyel sayısı | 1 |
| Seviye sayısı | 1 |
| Number of jumper slots | 2 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | El aleti |
| Connectable conductor materials | Bakır |
| Nominal kesit | 4 mm² |
| Tek damarlı boylar | 0,5 … 6 mm² / 20 … 10 AWG |
| tek damarlı, doğrudan takılabilir | 1,5 … 6 mm² / 14 … 10 AWG |
| İnce bükümlü kablolar | 0,5 … 6 mm² / 20 … 10 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,5 … 4 mm² / 20 … 12 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 1,5 … 4 mm² / 18 … 12 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 11 … 13 mm / 0.43 … 0.51 inches |
| Kablolama tipi | Önden girişli kablolama |

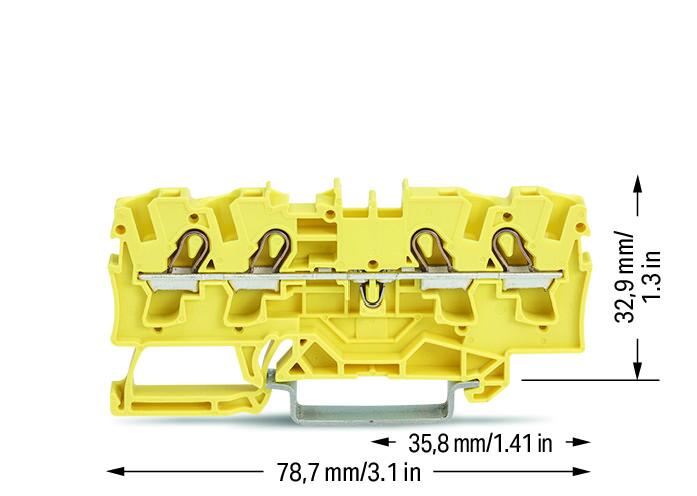

Geometrical Data
| Width | 6,2 mm / 0.244 inches |
| Height | 78,7 mm / 3.098 inches |
| Length from upper-edge of DIN-35 rail | 32,9 mm / 1.295 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | sarı |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,181 MJ |
| Ağırlık | 10,5 g |
Environmental Requirements
| İşlem sıcaklığı | -35 … +85 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| Product Group | 22 (TOPJOB S) |
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 10.0 | 27-14-11-20 |
| ETIM 8.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| Pack. unit | 50 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454537517 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
