Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
800 V
-
-
Şok gerilimi
8 kV
-
-
Nominal akım
24 A
-
-
Current at conductor cross-section (max.) mm²
32 A
-
-
Approvals per UL 1059
Approvals per
UL 1059
Use group
B
C
D
Rated voltage
600 V
600 V
-
Rated current
20 A
20 A
-
Approvals per CSA
Approvals per
CSA 22.2 No 158
Use group
B
C
D
Rated voltage
600 V
600 V
-
Rated current
20 A
20 A
-
Ex information
| Reference hazardous areas | See “Downloads – Documentation – Additional Information: Technical Section; Technical Explications” |
| Ratings per | ATEX: PTB 20 ATEX 1013 U / IECEx: PTB 20.0029U (Ex eb IIC Gb) |
| Anma gerilimi EN (Ex e II) | 550 V |
| Nominal akım (Ex e II) | 22 A |
| Nominal akım (Ex e II) | 20 A |
Power loss
| Power loss, per pole (potential) | 0,766 W |
| Rated current I N for specified power loss | 24 A |
| Resistance value for specified, current-dependent power loss | 0,001 Ω |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 2 |
| Toplam potansiyel sayısı | 1 |
| Seviye sayısı | 1 |
| Number of jumper slots | 1 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | El aleti |
| Connectable conductor materials | Bakır |
| Nominal kesit | 2,5 mm² |
| Tek damarlı boylar | 0,25 … 4 mm² / 22 … 12 AWG |
| tek damarlı, doğrudan takılabilir | 1 … 4 mm² / 18 … 12 AWG |
| İnce bükümlü kablolar | 0,25 … 4 mm² / 22 … 12 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 2,5 mm² / 22 … 14 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 1 … 2,5 mm² / 18 … 14 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 10 … 12 mm / 0.39 … 0.47 inches |
| Kablolama tipi | Önden girişli kablolama |

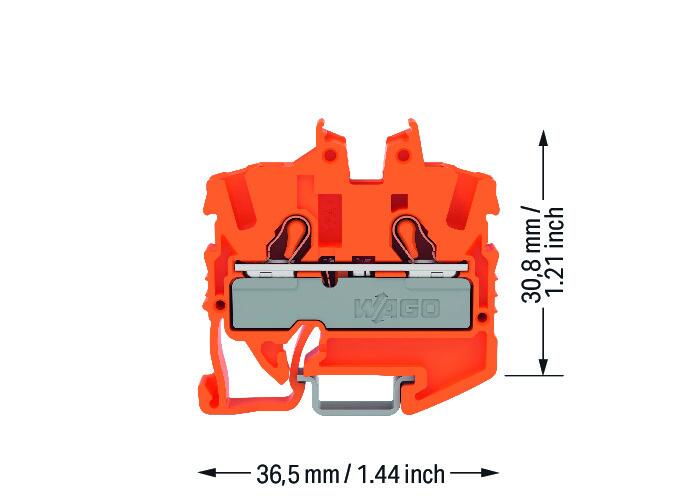

Geometrical Data
| Width | 5,2 mm / 0.205 inches |
| Height | 36,5 mm / 1.437 inches |
| Length from upper-edge of DIN-35 rail | 30,8 mm / 1.213 inches |
Mekanik Veri
| Montaj tipi | DIN-15 ray |
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | turuncu |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,089 MJ |
| Ağırlık | 4,2 g |
Environmental Requirements
| İşlem sıcaklığı | -35 … +85 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| Pack. unit | 100 Adet |
| SAP tesis 01'den menşei | IN |
| GTIN | 4066966312645 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
