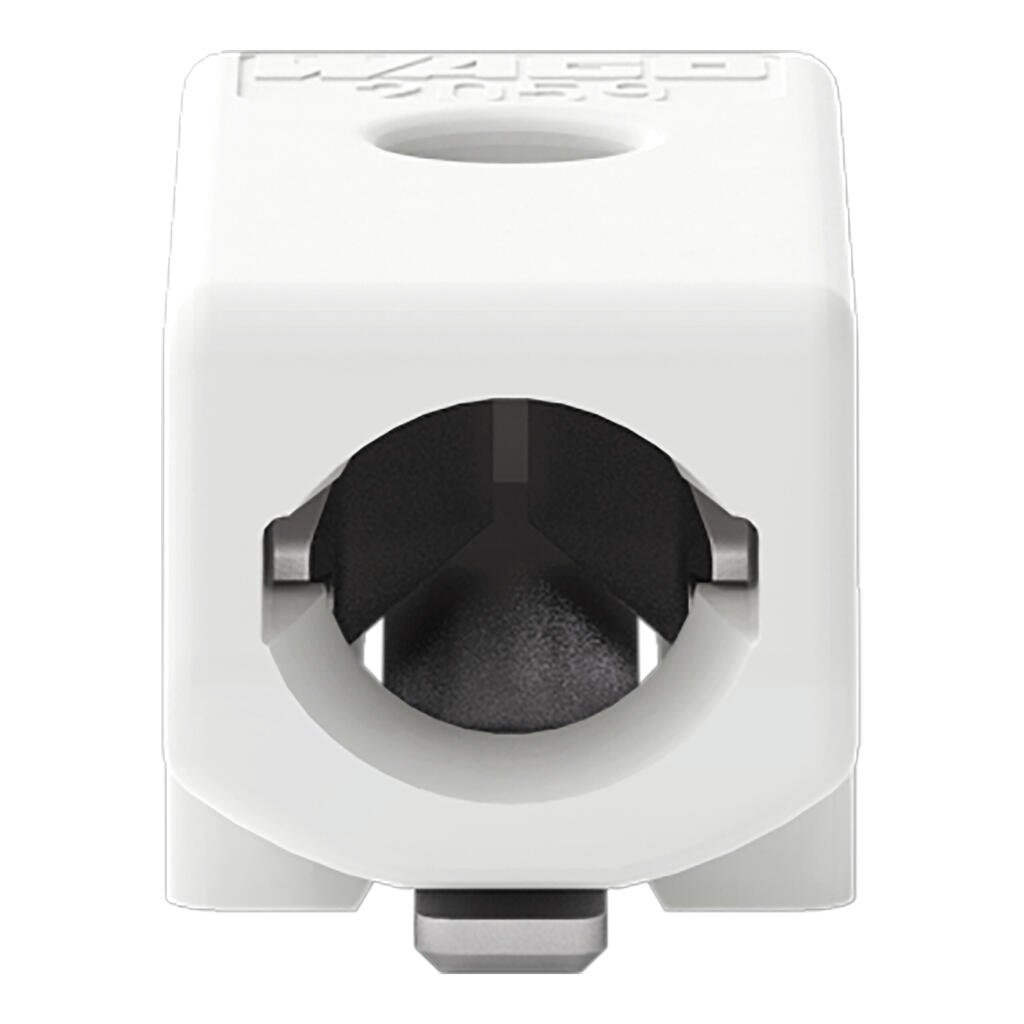

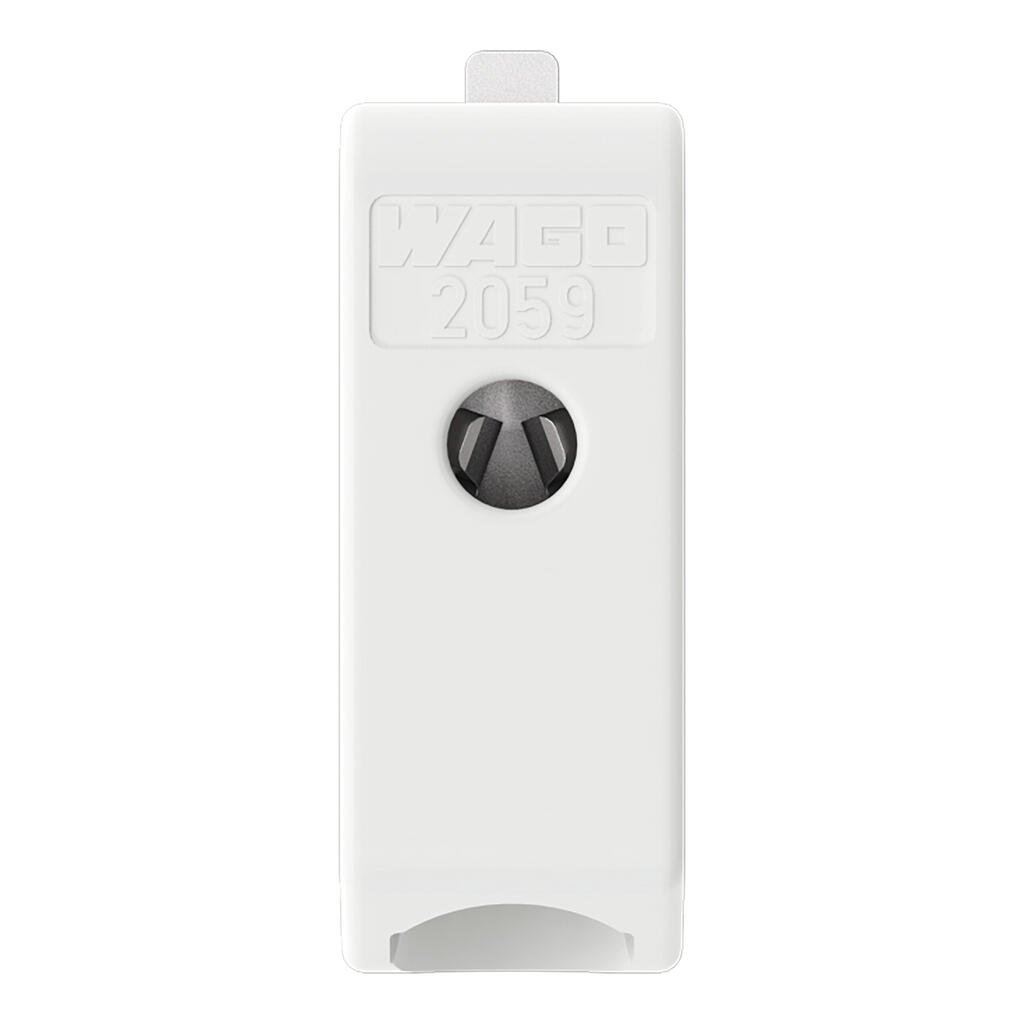

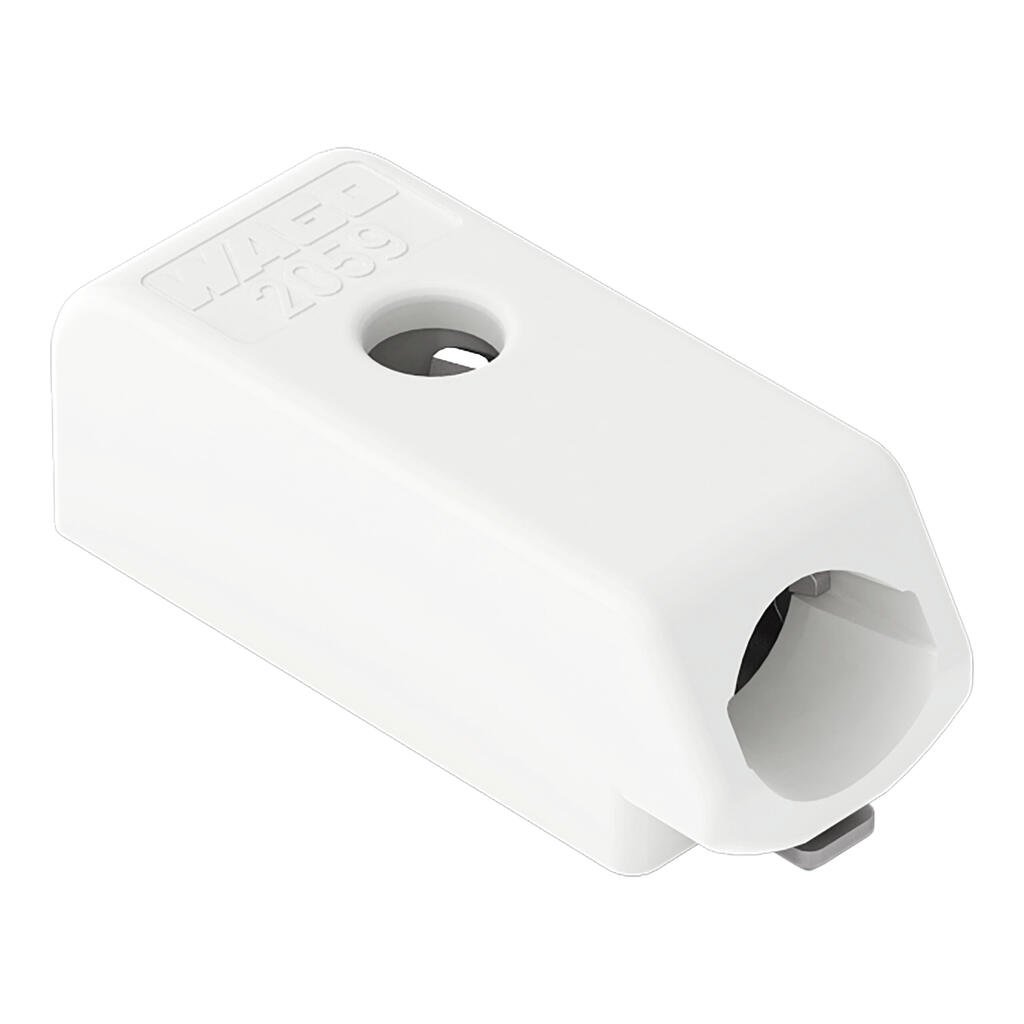

Açıklama
Notes
| Note | Uygulama Notları: DIN EN 61760-1 ve IEC 60068-2-58'e göre kurşunsuz, yeniden akışlı lehimleme profilleri için maks. 260 C en yüksek sıcaklık. Uygulamaya özgü değişkenler (bileşen konfigürasyonu ve yönü, lehimleme makinesi tipi, lehim pastası) nedeniyle, gerçek üretim koşulları altında ürün ve proses uyumluluğunu sağlamak için deneme çalışmaları önerilir. |
| Note | Yeniden akış lehimleme sıcaklıklarına ve sürelerine bağlı olarak renk sapmaları meydana gelebilir. Bu sapmaların işlevsellik üzerinde hiçbir etkisi olmayacaktır. |
| Recommendation | Recommendation for stencil: 150 µm material thickness; Pattern layout identical to solder pad layout |
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
63 V
160 V
320 V
Şok gerilimi
2.5 kV
Nominal akım
3 A
Approvals per UL 1977
Approvals per
UL 1977
Rated voltage
600 V
Rated current
3 A
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 1 |
| Toplam potansiyel sayısı | 1 |
| Üründeki münferit bağlantı nesnesi sayısı | 1 |
| Seviye sayısı | 1 |
Connection 1
| Bağlantı teknolojisi | PUSH WIRE® |
| Actuation type | El aleti |
| Tek damarlı boylar | 0,14 … 0,34 mm² / 26 … 22 AWG |
| Not (iletken kesiti) | Yeterince sert olmayan iletkenler (26 AWG) için, kelepçeleme ünitesi bir çalıştırma aleti kullanılarak açılmalıdır. |
| Sıyırma uzunluğu | 4 … 5,5 mm / 0.16 … 0.22 inches |
| PCB'ye iletken giriş açısı | 0 ° |
| Kutup sayısı | 1 |
Connection 2
| tek damarlı, bağlanabilir | 0,5 mm² / 20 AWG |
| Not (iletken kesiti) 2 | Daha küçük iletken kesitleri yeniden bağlanmaz (0,5 mm² / 20 AWG) |
| Sıyırma uzunluğu | 6 … 7,5 mm / 0.24 … 0.3 inches |

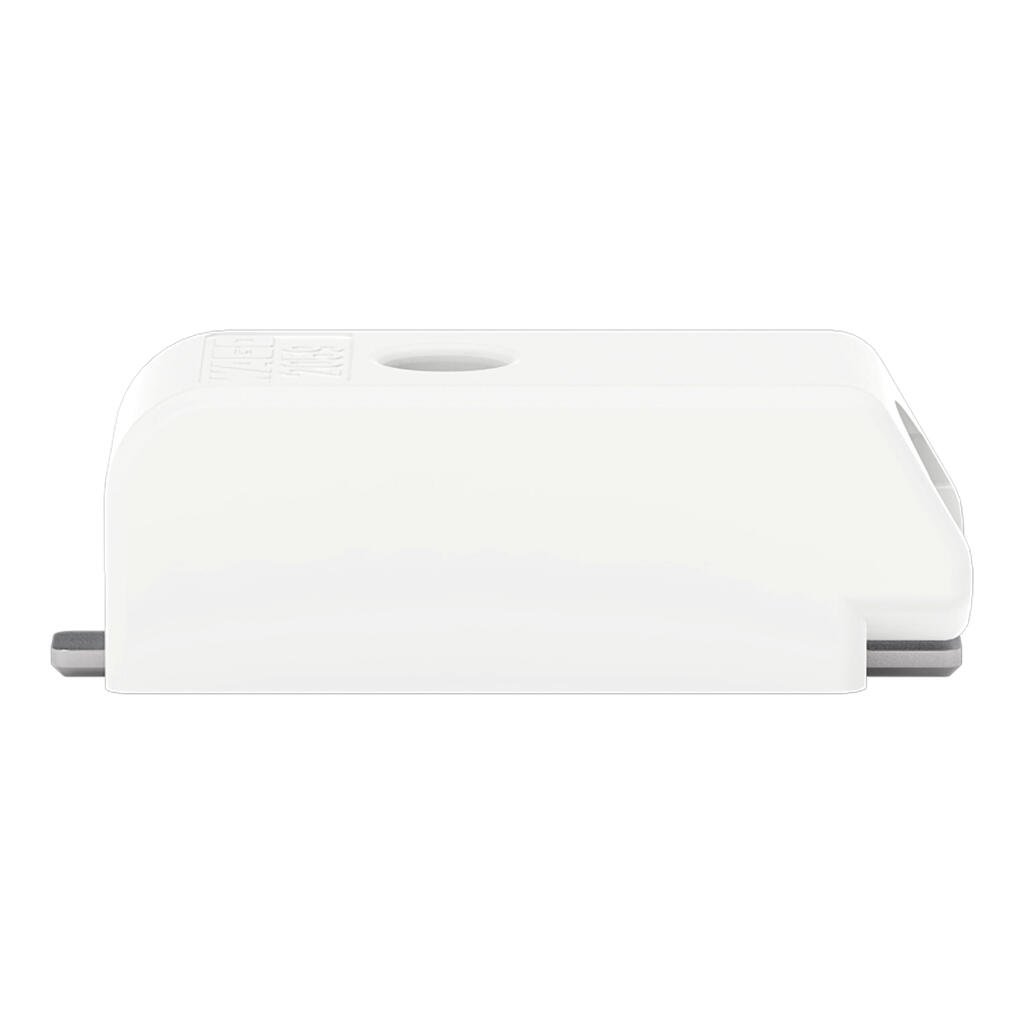

Geometrical Data
| Pin aralığı | 3 mm / 0.118 inches |
| Width | 2,9 mm / 0.114 inches |
| Height | 2,7 mm / 0.106 inches |
| Depth | 7,9 mm / 0.311 inches |
| Uzunluk | 330 mm |
| Uzunluk | 16 mm |
Plug-in connection
| Plugging without loss of pin spacing | Evet |
PCB contact
| PCB contact | SMD |
| Solder pin arrangement | tüm sıra klemens boyunca, hizalı |
| Number of solder pins per potential | 2 |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | beyaz |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliftalamid (PPA GF) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Kontak materyali | Bakır alaşım |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,002 MJ |
| Ağırlık | 0,1 g |
Environmental Requirements
| Sınır sıcaklık aralığı | -60 … +105 °C |
Ticari Veri
| Product Group | 33 (SMT Terminal) |
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 10.0 | 27-14-11-06 |
| ETIM 8.0 | EC001284 |
| ETIM 8.0 | EC001284 |
| Pack. unit | 31800 (2650) Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CH |
| GTIN | 4055143082679 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
