Açıklama
Notes
| Güvenlik bilgisi | NOT: Yalıtım muhafazasız klemens İlgili uygulama için düşük voltajlardan daha yüksek voltajlara kadar (örn.SELV / PELV) kazara temasa karşı koruma sağlanmalıdır. |
| Note | Değerler, 6,5 mm'lik örnek bir pim aralığını temel alır.Yerleşim, yalıtım koordinasyon standardı EN / IEC 60664-1 ve geçerli son ürün standartlarının gereksinimlerini karşılamalıdır. |
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
-
320 V
630 V
Şok gerilimi
-
4 kV
4 kV
Nominal akım
-
9 A
9 A
Approvals per UL 1977
Approvals per
UL 1977
Rated voltage
600 V
Rated current
9 A
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 1 |
| Toplam potansiyel sayısı | 1 |
| Üründeki münferit bağlantı nesnesi sayısı | 1 |
| Seviye sayısı | 1 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | Basmalı buton |
| Tek damarlı boylar | 0,2 … 0,75 mm² / 24 … 18 AWG |
| İnce bükümlü kablolar | 0,2 … 0,75 mm² / 24 … 18 AWG |
| Sıyırma uzunluğu | 7,5 … 9,5 mm / 0.3 … 0.37 inches |
| PCB'ye iletken giriş açısı | 0 ° |
| Kutup sayısı | 1 |

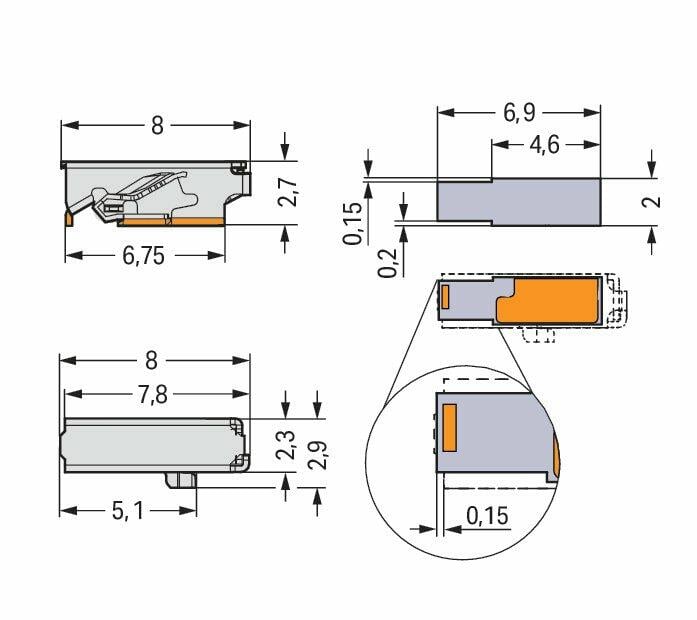

Geometrical Data
| Pin aralığı | 6,5 mm / 0.256 inches |
| Width | 2,9 mm / 0.114 inches |
| Height | 2,7 mm / 0.106 inches |
| Depth | 8 mm / 0.315 inches |
| Uzunluk | 330 mm |
| Uzunluk | 16 mm |
PCB contact
| PCB contact | SMD |
| Solder pin arrangement | tüm sıra klemens boyunca, hizalı |
| Number of solder pins per potential | 1 |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | gümüş-renkli |
| Sıkıştırma yayı malzemesi | Krom nikel yay çeliği (CrNi) |
| Kontak materyali | Bakır alaşım |
| Kontak kaplaması | kalay kaplamalı |
| Ağırlık | 0,3 g |
Environmental Requirements
| Sınır sıcaklık aralığı | -60 … +120 °C |
Ticari Veri
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 10.0 | 27-14-11-06 |
| ETIM 8.0 | EC001284 |
| ETIM 8.0 | EC001284 |
| Pack. unit | 31800 (2650) Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CH |
| GTIN | 4055143665469 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
