2086-1131/300-000

2086-1131/300-000

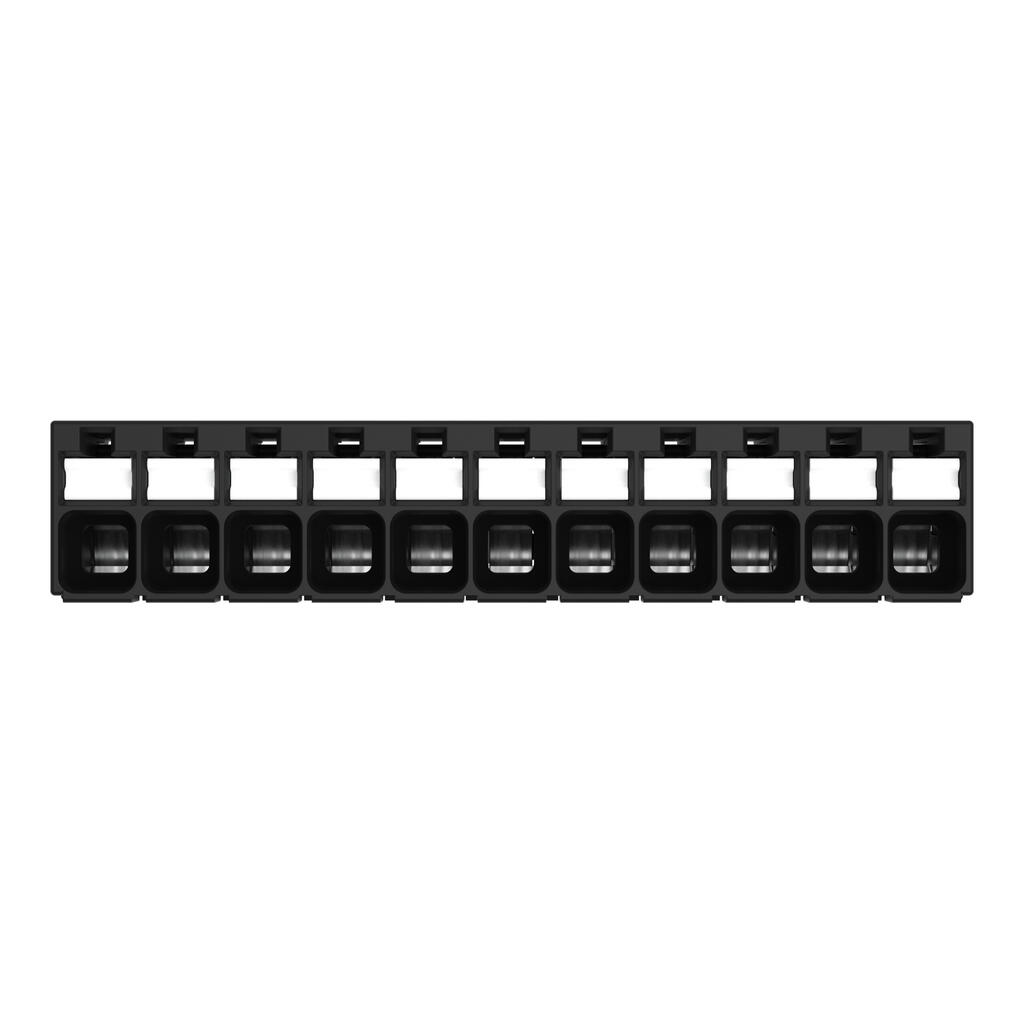

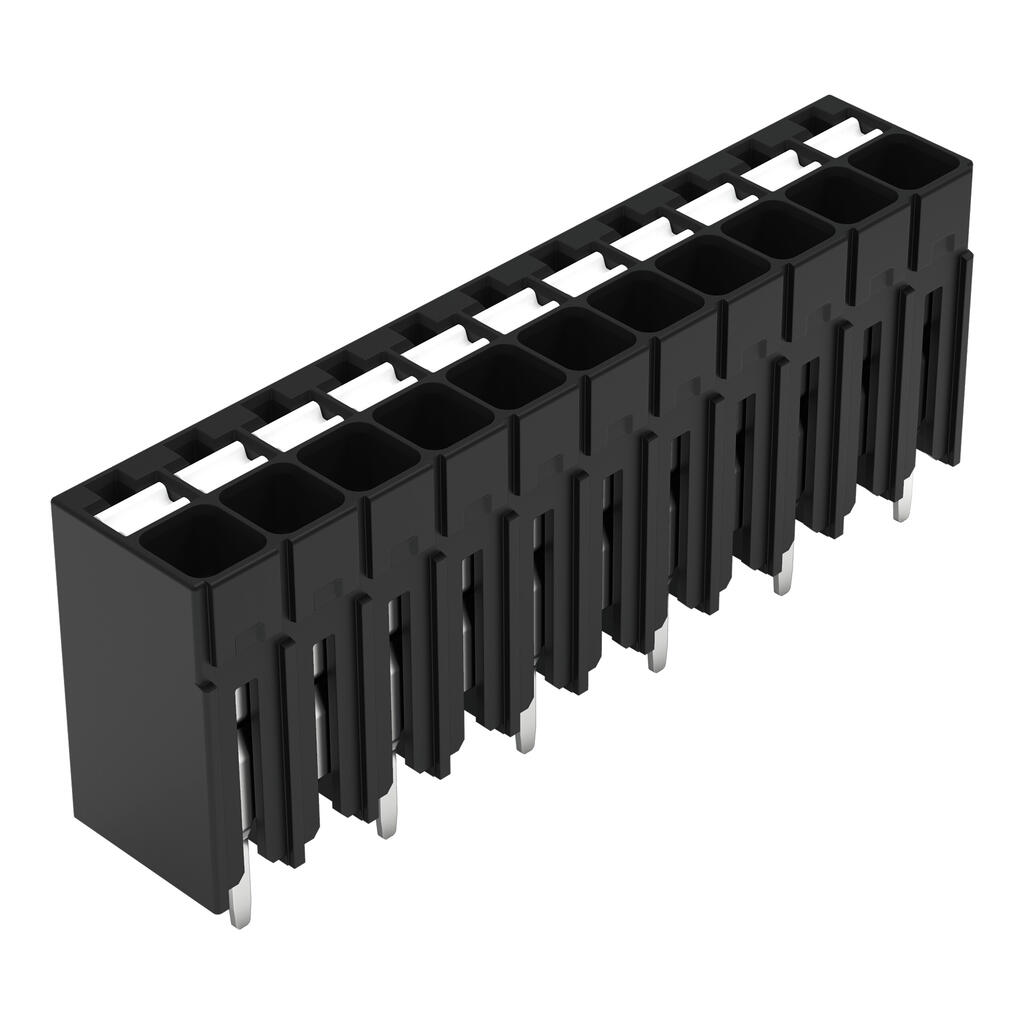

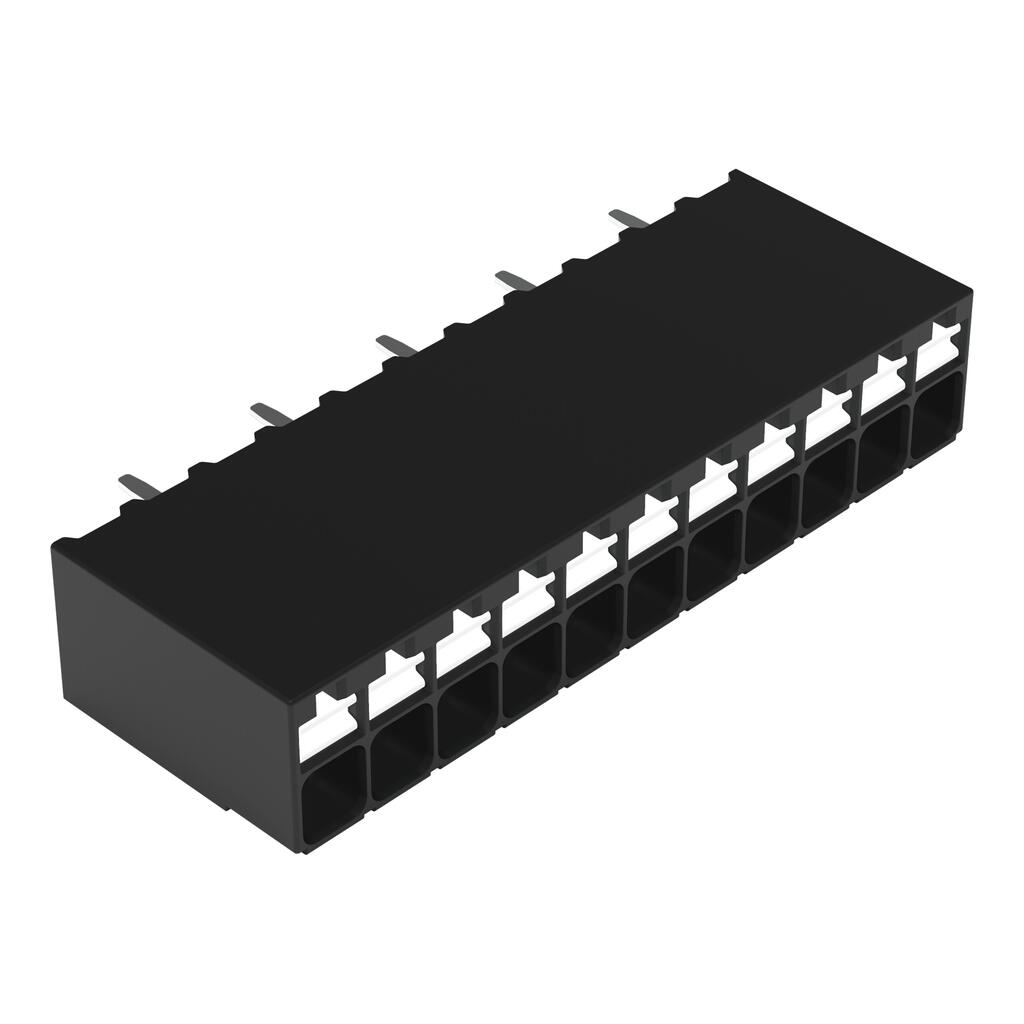

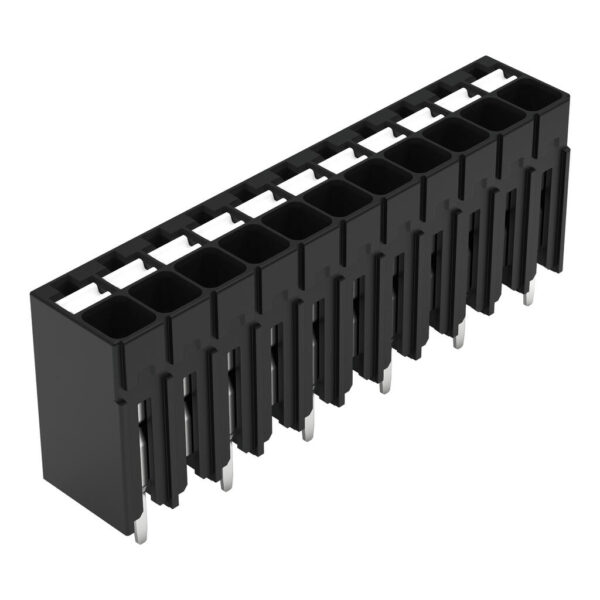

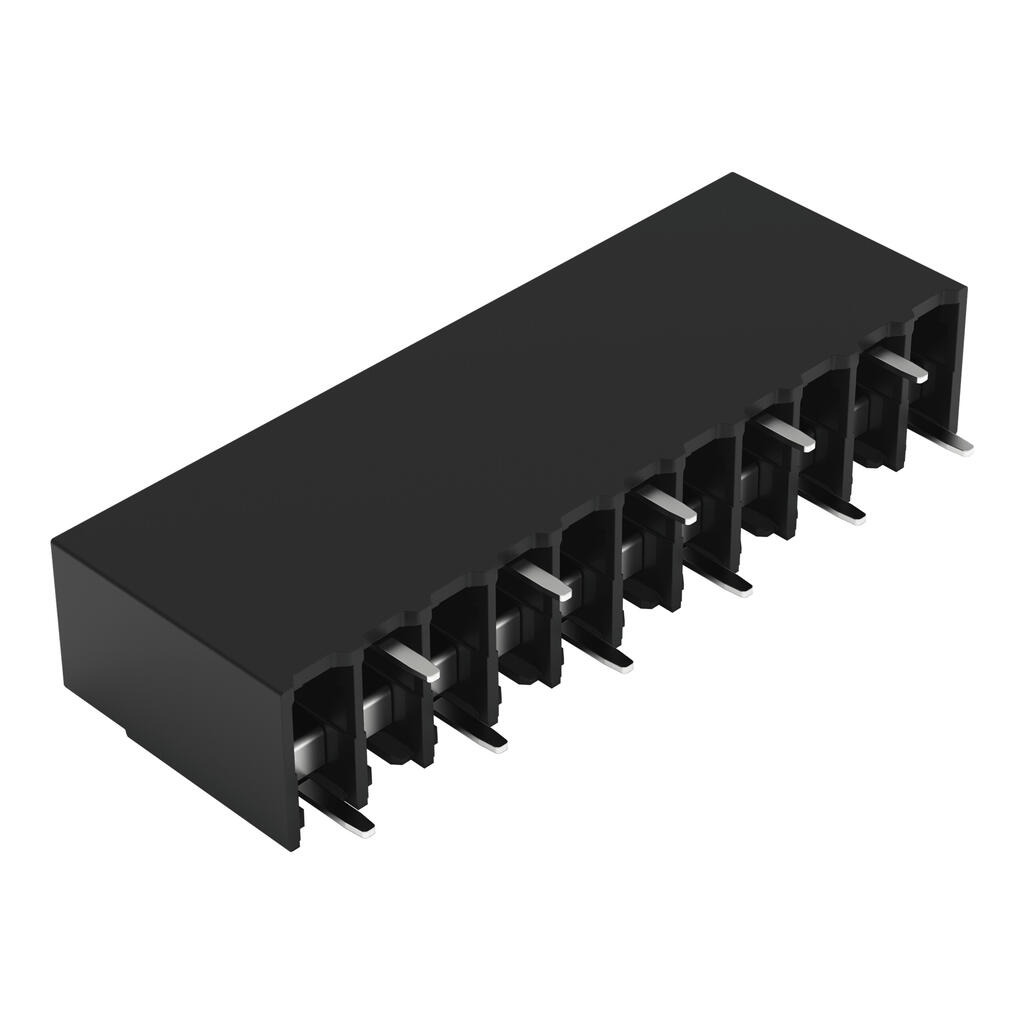

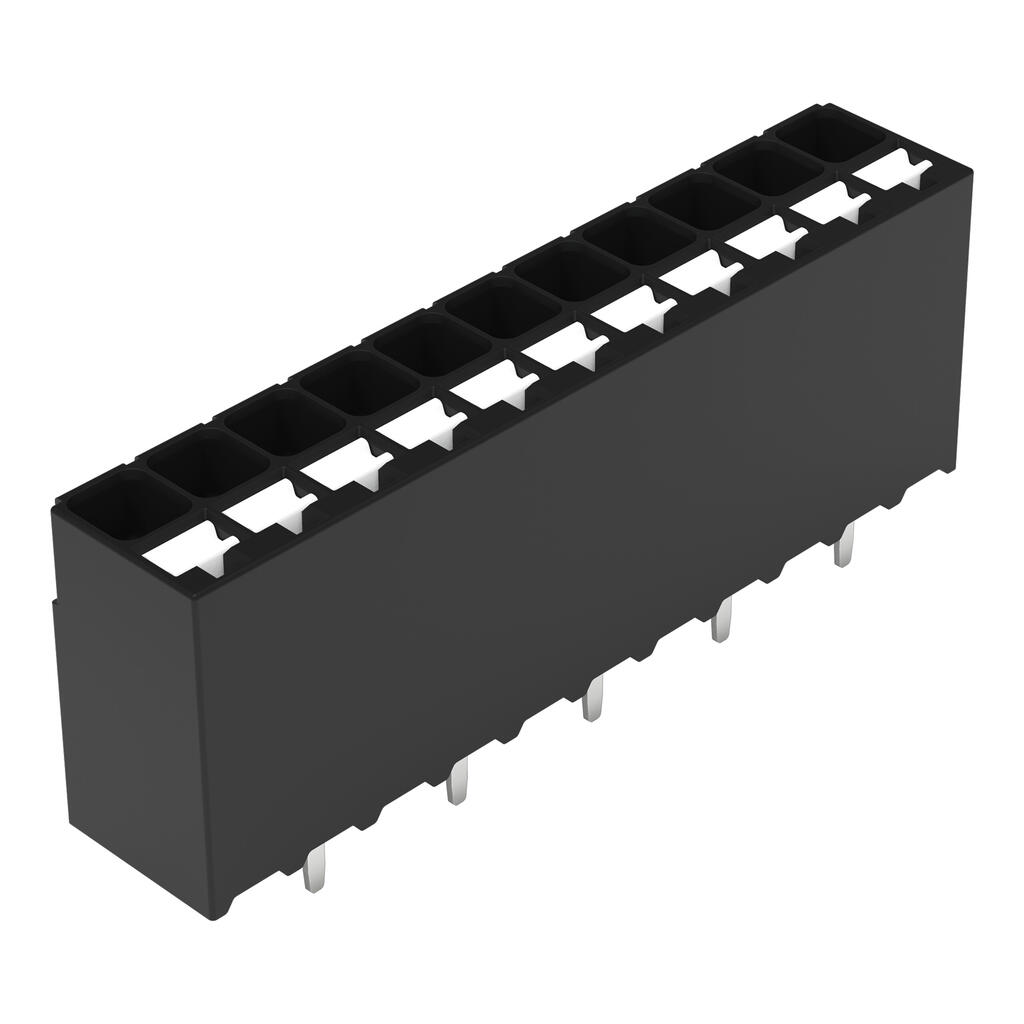

THR PCB klemensi; basma buton; 1,5 mm²; Pin aralığı 3,5 mm; 11 kutuplu; Push-in CAGE CLAMP®; Lehimli pin uzunluğu 1,5 mm; 1,50 mm²; siyah

Ürün Kodu : 2086-1131/300-000 Kategori : , Marka:
Liste Fiyatı:

Resmi Distribütör

Size özel avantajlı fiyatlarımız ve kampanyalı fiyatlarımız için bizimle iletişime geçin...

Açıklama

Notes
Note

Uygulama Notları:

DIN EN 61760-1 ve IEC 60068-2-58'e göre kurşunsuz, yeniden akışlı lehimleme profilleri için maks. 260 C en yüksek sıcaklık. Uygulamaya özgü değişkenler (bileşen konfigürasyonu ve yönü, lehimleme makinesi tipi, lehim pastası) nedeniyle, gerçek üretim koşulları altında ürün ve proses uyumluluğunu sağlamak için deneme çalışmaları önerilir.

Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
250 V
320 V
630 V
Şok gerilimi
4 kV
Nominal akım
17.5 A
Approvals per UL 1059
Approvals per
UL 1059
Use group
B
C
D
Rated voltage
300 V
-
300 V
Rated current
14 A
-
10 A
Approvals per CSA
Approvals per
CSA
Use group
B
C
D
Rated voltage
300 V
-
300 V
Rated current
14 A
-
14 A
Bağlantı verisi
Toplam potansiyel sayısı 11
Üründeki münferit bağlantı nesnesi sayısı 1
Seviye sayısı 1
Connection 1
Bağlantı teknolojisi İtmeli CAGE CLAMP ®
Actuation type Basmalı buton
Tek damarlı boylar 0,14 … 1,5 mm² / 28 … 16 AWG
İnce bükümlü kablolar 0,14 … 1,5 mm² / 26 … 14 AWG
İnce bükümlü kablolar, yalıtımlı yüksüklü 0,25 … 0,75 mm²
İnce bükümlü kablolar, yalıtımsız yüksüklü 0,25 … 1,5 mm²
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inches
PCB'ye iletken giriş açısı 90 °
Kutup sayısı 11
Geometrical Data
Pin aralığı 3,5 mm / 0.138 inches
Width 39,2 mm / 1.543 inches
Height 15,1 mm / 0.594 inches
Height 13,6 mm / 0.535 inches
Depth 7,8 mm / 0.307 inches
Uzunluk 1,5 mm
Uzunluk 0,3 x 0,8 mm
Uzunluk 1 (+0,1) mm
Plug-in connection
Plugging without loss of pin spacing Hayır
PCB contact
PCB contact THR
Solder pin arrangement tüm sıra klemens boyunca, kademeli
Number of solder pins per potential 1
Material Data
Note (material data)
Information on material specifications can be found here
Renk siyah
Malzeme grubu I
İzolasyon malzemesi Poliftalamid (PPA GF)
UL 94'e göre tutuşabilirlik değeri V0
Sıkıştırma yayı malzemesi Krom nikel yay çeliği (CrNi)
Kontak materyali elektrolit bakır(ECu)
Kontak kaplaması kalay kaplamalı
Yangın yükü 0,114 MJ
Ağırlık 5,2 g
MSL gemäß J-STD 020D 1
Environmental Requirements
Sınır sıcaklık aralığı -60 … +105 °C
İşlem sıcaklığı -35 … +60 °C
Continuous operating temperature -60 … +105 °C
Ticari Veri
ETIM 8.0 EC002643
ETIM 8.0 EC002643
Pack. unit 84 Adet
SAP'den ambalaj tipi BOX
SAP tesis 01'den menşei CH
GTIN 4066966141832
SAP tesis 01'den gümrük tarifesi no. 85369010000
Environmental Product Compliance
RoHS Compliance Status Compliant,No Exemption
