Açıklama
Elektrik Verisi
Ex information
| Reference hazardous areas | See “Downloads – Documentation – Additional Information: Technical Section; Technical Explications” |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 2 |
| Toplam potansiyel sayısı | 1 |
| Seviye sayısı | 1 |
| Number of jumper slots | 2 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | Kol |
| Connectable conductor materials | Bakır |
| Nominal kesit | 4 mm² |
| Tek damarlı boylar | 0,5 … 6 mm² / 20 … 10 AWG |
| tek damarlı, doğrudan takılabilir | 1,5 … 6 mm² / 14 … 10 AWG |
| İnce bükümlü kablolar | 0,5 … 6 mm² / 20 … 10 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,5 … 4 mm² / 20 … 12 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 1,5 … 4 mm² / 18 … 12 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 11 … 13 mm / 0.43 … 0.51 inches |
| Kablolama tipi | Önden girişli kablolama |
Connection 2
| Actuation type 2 | Basmalı buton |

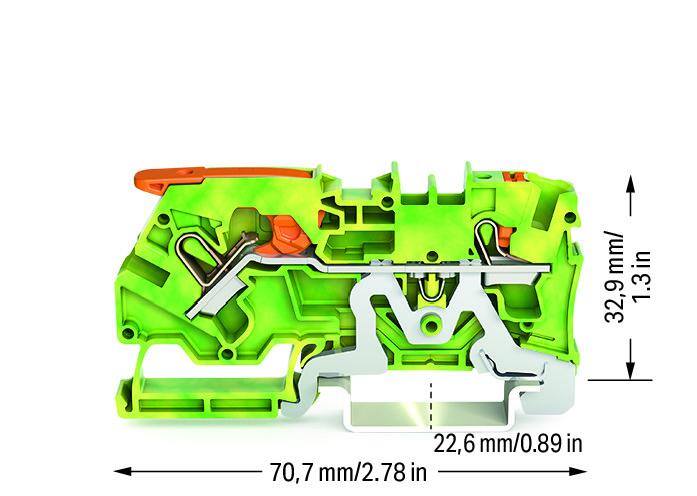

Geometrical Data
| Width | 6,2 mm / 0.244 inches |
| Height | 70,7 mm / 2.783 inches |
| Length from upper-edge of DIN-35 rail | 32,9 mm / 1.295 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray DIN 35 ray |
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | yeşil-sarı |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,033 MJ |
| Ağırlık | 16 g |
Environmental Requirements
| İşlem sıcaklığı | -35 … +85 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| ETIM 8.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| Pack. unit | 50 Adet |
| SAP tesis 01'den menşei | PL |
| GTIN | 4055143992398 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
