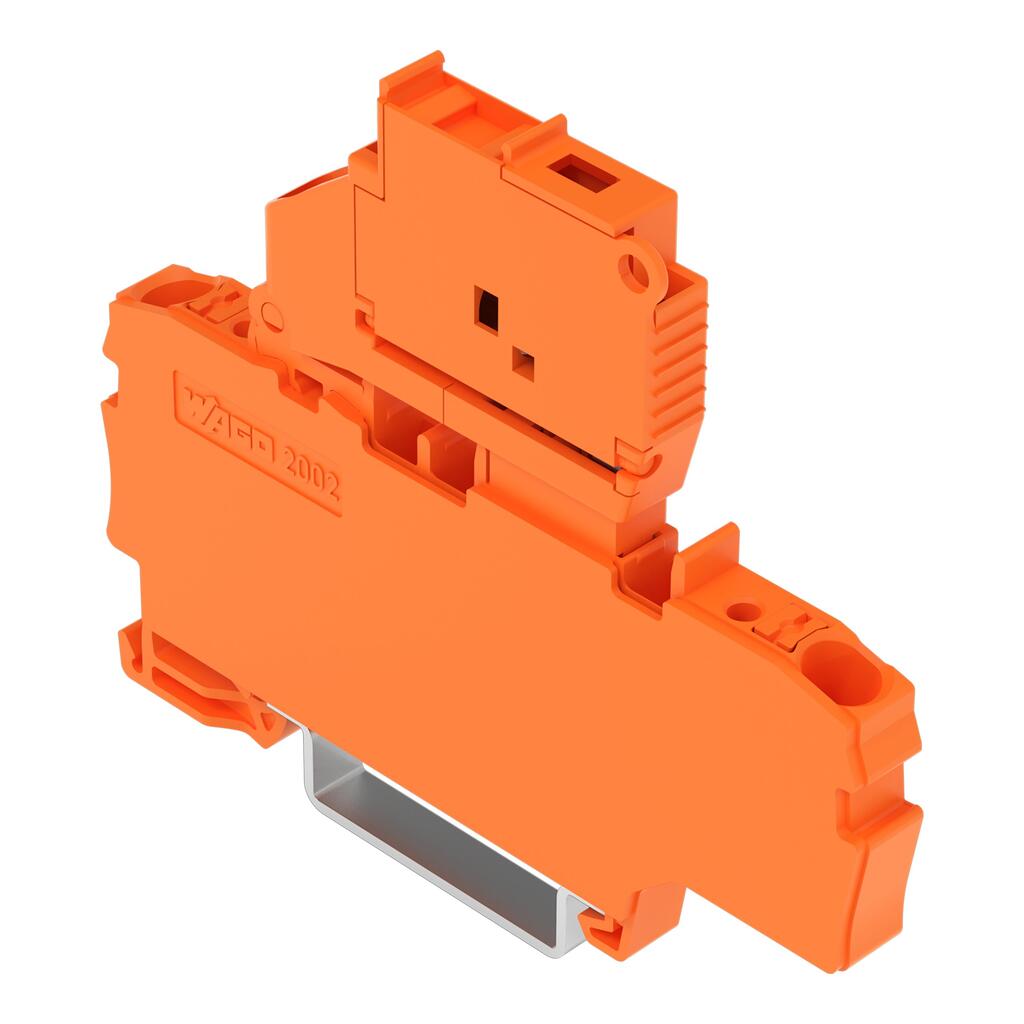

Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60947-7-3
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
250 V
-
-
Şok gerilimi
6 kV
-
-
Nominal akım
6.3 A
-
-
Approvals per UL 1059
Approvals per
UL 1059
Use group
B
C
D
Rated voltage
120 V
Rated current
10 A
10 A
-
Approvals per CSA
Approvals per
CSA 22.2 No 158
Use group
B
C
D
Rated voltage
120 V
Rated current
10 A
Ex information
| Reference hazardous areas | See “Downloads – Documentation – Additional Information: Technical Section; Technical Explications” |
| Ratings per | ATEX: PTB 20 ATEX 1007 U / IECEx: PTB 20.0013U (Ex ec IIC Gc) |
| Anma gerilimi EN (Ex e II) | 275 V |
| Nominal akım (Ex e II) | 6,3 A |
Power loss
| Power loss P l max. overload and short-circuit protection (individual arrangement) | 1,6 W |
| Power loss P l max. overload and short-circuit protection (group arrangement) | 1,6 W |
| Power loss P l max. short-circuit protection (individual arrangement) | 2,5 W |
| Power loss P l max. short-circuit protection (group arrangement) | 2,5 W |
General
| Fuse mounting | pivoting |
| Fuse type | Cylindrical fuse; 5 x 20 mm |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 2 |
| Toplam potansiyel sayısı | 1 |
| Seviye sayısı | 1 |
| Number of jumper slots | 3 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | Basmalı buton |
| Connectable conductor materials | Bakır |
| Nominal kesit | 2,5 mm² |
| Tek damarlı boylar | 0,25 … 4 mm² / 22 … 12 AWG |
| tek damarlı, doğrudan takılabilir | 0,75 … 4 mm² / 18 … 12 AWG |
| İnce bükümlü kablolar | 0,25 … 4 mm² / 22 … 12 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 2,5 mm² / 22 … 14 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 1 … 2,5 mm² / 18 … 14 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 10 … 12 mm / 0.39 … 0.47 inches |
| Kablolama tipi | Önden girişli kablolama |
Geometrical Data
| Width | 6,2 mm / 0.244 inches |
| Height | 72,9 mm / 2.87 inches |
| Length from upper-edge of DIN-35 rail | 57,6 mm / 2.268 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | turuncu |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,319 MJ |
| Ağırlık | 14,5 g |
Environmental Requirements
| İşlem sıcaklığı | -35 … +85 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| Pack. unit | 50 Adet |
| SAP tesis 01'den menşei | DE |
| GTIN | 4066966313314 |
| SAP tesis 01'den gümrük tarifesi no. | 85369095000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
