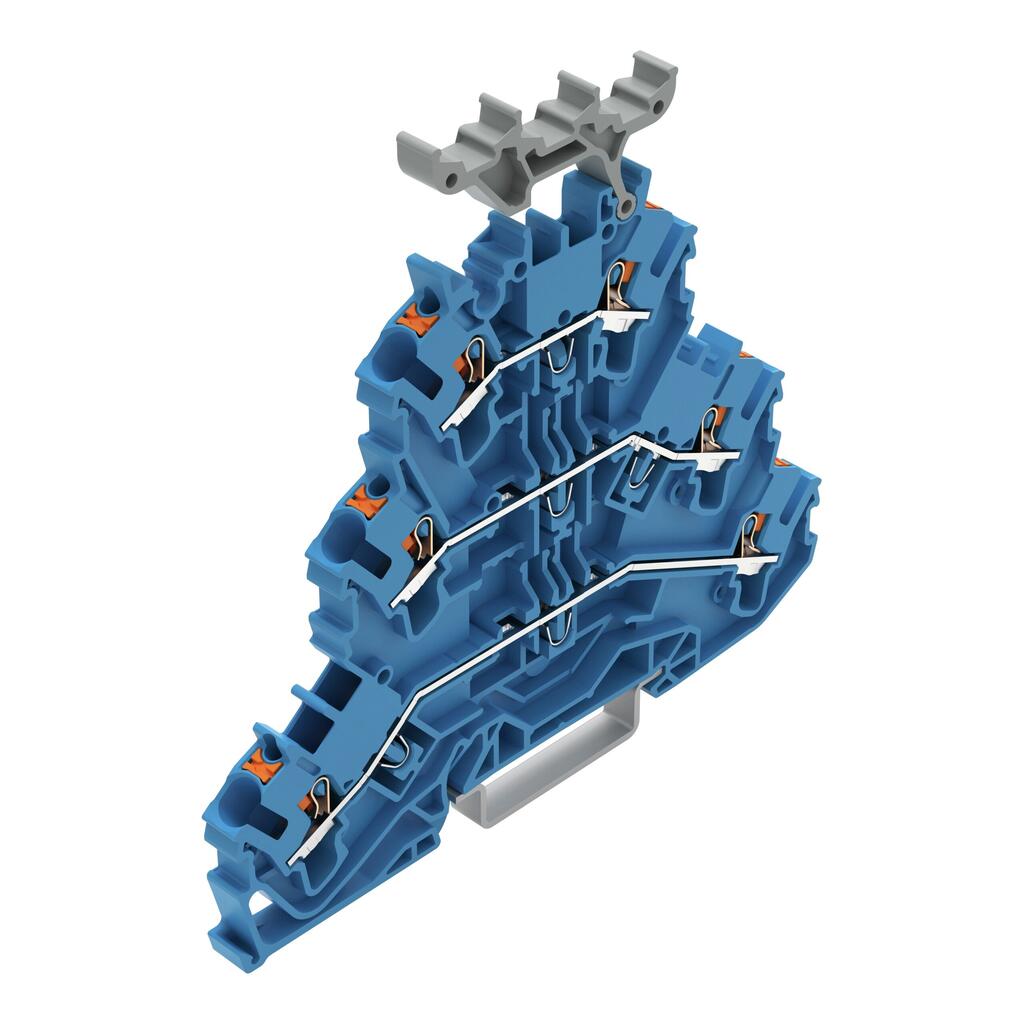

Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
500 V
-
-
Şok gerilimi
6 kV
-
-
Nominal akım
22 A
-
-
Current at conductor cross-section (max.) mm²
26 A
-
-
Ex information
| Reference hazardous areas | See “Downloads – Documentation – Additional Information: Technical Section; Technical Explications” |
| Anma gerilimi EN (Ex e II) | 440 V |
| Nominal akım (Ex e II) | 19 A |
| Nominal akım (Ex e II) | 17 A |
Power loss
| Power loss, per pole (potential) | 0,644 W |
| Rated current I N for specified power loss | 22 A |
| Resistance value for specified, current-dependent power loss | 0,001 Ω |

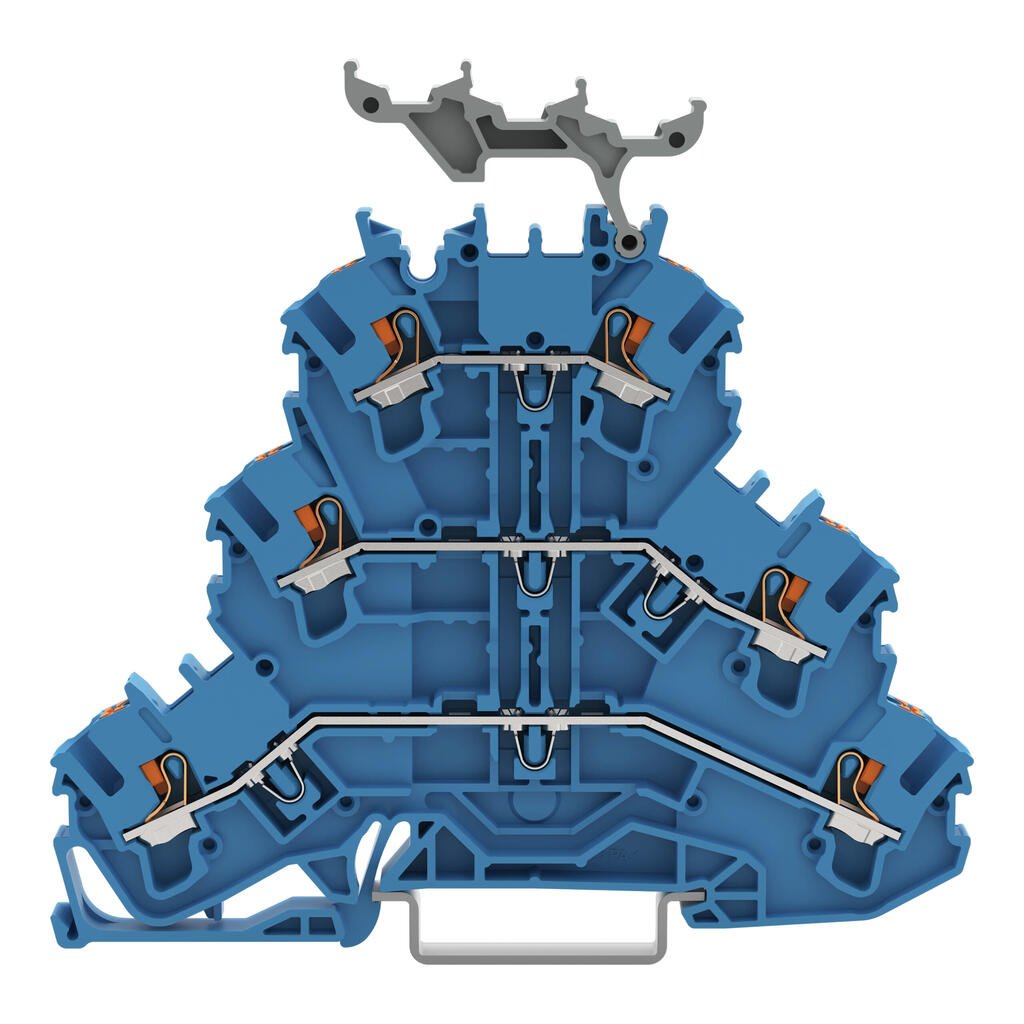

Bağlantı verisi
| Toplam bağlantı noktası sayısı | 6 |
| Toplam potansiyel sayısı | 3 |
| Seviye sayısı | 3 |
| Number of jumper slots | 6 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Connection type (1) | 3 |
| Actuation type | Basmalı buton |
| Connectable conductor materials | Bakır |
| Nominal kesit | 2,5 mm² |
| Tek damarlı boylar | 0,25 … 4 mm² / 22 … 12 AWG |
| tek damarlı, doğrudan takılabilir | 0,75 … 4 mm² / 18 … 12 AWG |
| İnce bükümlü kablolar | 0,25 … 4 mm² / 22 … 12 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 2,5 mm² / 22 … 14 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 1 … 2,5 mm² / 18 … 14 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 10 … 12 mm / 0.39 … 0.47 inches |
| Kablolama tipi | Önden girişli kablolama |
Connection 2
| Connection type (2) | 3 |
Geometrical Data

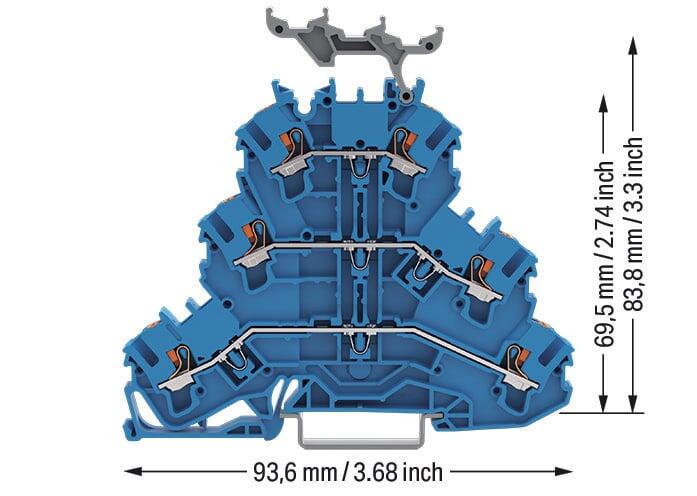

| Width | 5,2 mm / 0.205 inches |
| Height | 93,6 mm / 3.685 inches |
| Length from upper-edge of DIN-35 rail | 83,8 mm / 3.299 inches |
Mekanik Veri
| Potential marking | N/N/N |
| Montaj tipi | DIN-35 ray |
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | mavi |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,382 MJ |
| Ağırlık | 18 g |
Environmental Requirements
| İşlem sıcaklığı | -35 … +85 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| ETIM 8.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| Pack. unit | 50 Adet |
| SAP tesis 01'den menşei | DE |
| GTIN | 4066966194180 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
