Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
250 V
-
-
Şok gerilimi
4 kV
-
-
Nominal akım
41 A
-
-
Current at conductor cross-section (max.) mm²
51 A
-
-
Power loss
| Power loss, per pole (potential) | 2,029 W |
| Rated current I N for specified power loss | 51 A |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 1 |
| Toplam potansiyel sayısı | 1 |
| Seviye sayısı | 1 |
| Number of jumper slots | 2 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | Basmalı buton |
| Connectable conductor materials | Bakır |
| Nominal kesit | 6 mm² |
| Tek damarlı boylar | 0,5 … 10 mm² / 20 … 8 AWG |
| tek damarlı, doğrudan takılabilir | 2,5 … 10 mm² / 14 … 8 AWG |
| İnce bükümlü kablolar | 0,5 … 10 mm² / 20 … 8 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,5 … 6 mm² / 20 … 10 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 2,5 … 6 mm² / 16 … 10 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 13 … 15 mm / 0.51 … 0.59 inches |
| Kablolama tipi | Önden girişli kablolama |

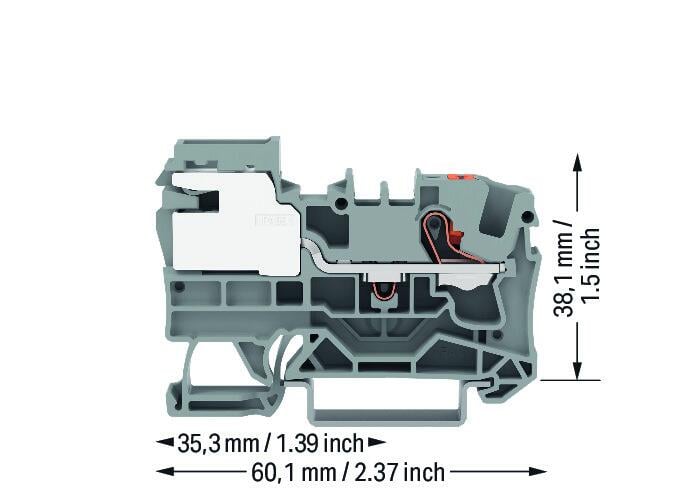

Geometrical Data
| Width | 7,5 mm / 0.295 inches |
| Height | 60,1 mm / 2.366 inches |
| Length from upper-edge of DIN-35 rail | 38,1 mm / 1.5 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | gri |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,227 MJ |
| Ağırlık | 14,4 g |
Environmental Requirements
| İşlem sıcaklığı | -35 … +60 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| Pack. unit | 50 Adet |
| SAP tesis 01'den menşei | PL |
| GTIN | 4066966319019 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
