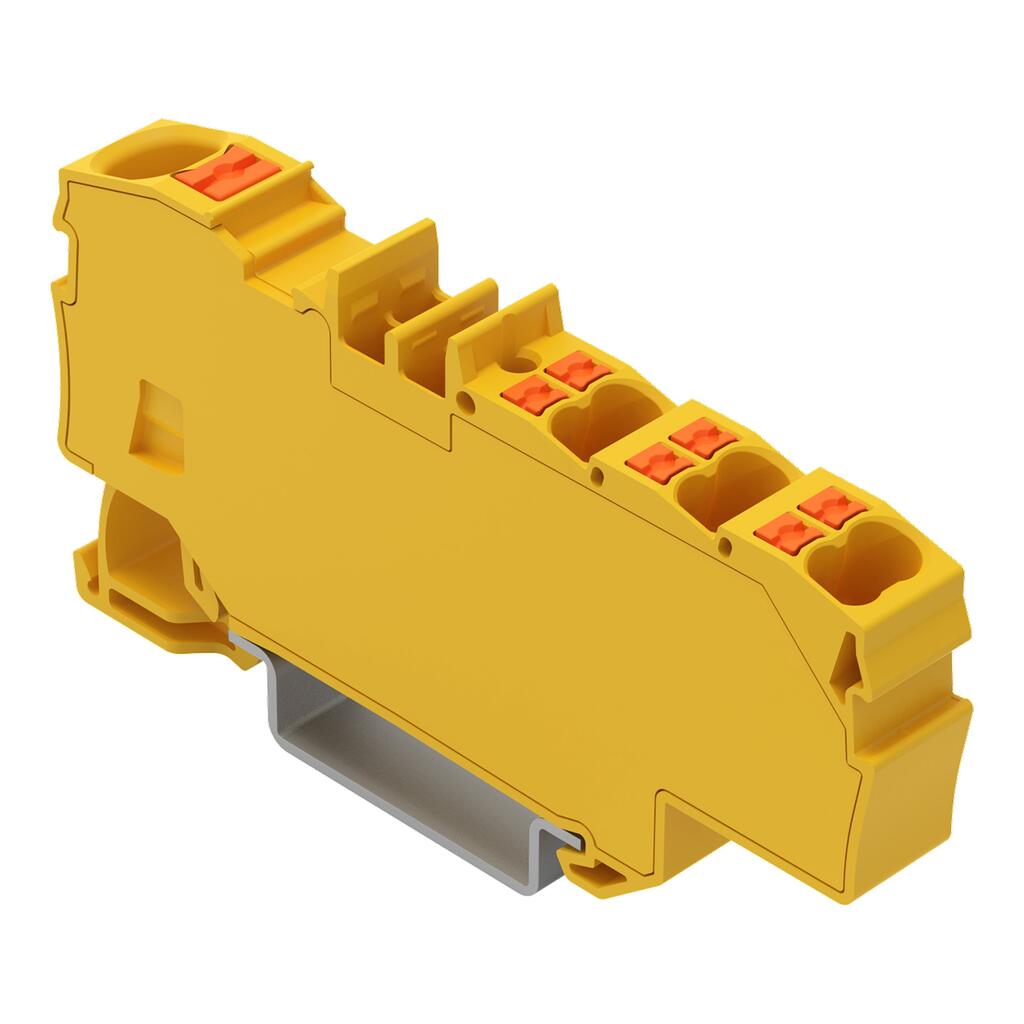

Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
800 V
-
-
Şok gerilimi
8 kV
-
-
Nominal akım
41 A
-
-
Power loss
| Power loss, per pole (potential) | 1,311 W |
| Rated current I N for specified power loss | 41 A |
| Resistance value for specified, current-dependent power loss | 0,001 Ω |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 7 |
| Toplam potansiyel sayısı | 1 |
| Seviye sayısı | 1 |
| Number of jumper slots | 2 |
Connection 1
| Connection type (1) | Giriş |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Connection type (1) | 1 |
| Actuation type | Basmalı buton |
| Connectable conductor materials | Bakır |
| Nominal kesit | 6 mm² |
| Tek damarlı boylar | 0,5 … 10 mm² / 20 … 8 AWG |
| tek damarlı, doğrudan takılabilir | 2,5 … 10 mm² / 14 … 8 AWG |
| İnce bükümlü kablolar | 0,5 … 10 mm² / 20 … 8 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,5 … 6 mm² / 20 … 10 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 2,5 … 6 mm² / 16 … 10 AWG |
| Not (iletken kesiti) | İletken karakteristiğine bağlı olarak, daha küçük enine kesite sahip bir iletken de itmeli sonlandırma yoluyla yerleştirilebilir. |
| Sıyırma uzunluğu | 13 … 15 mm / 0.51 … 0.59 inches |
| Kablolama tipi | Önden girişli kablolama |
Connection 2
| Connection type (2) | Çıkış |
| Bağlantı tipi 2 | İtmeli CAGE CLAMP ® |
| Connection type (2) | 6 |
| Nominal kesit | 1,5 mm² |
| tek damarlı, bağlanabilir | 0,25 … 2,5 mm² / 22 … 14 AWG |
| tek damarlı, doğrudan takılabilir | 0,75 … 2,5 mm² / 18 … 14 AWG |
| ince bükümlü, bağlanabilir | 0,25 … 2,5 mm² / 22 … 14 AWG |
| ince bükümlü, yalıtımlı yüksüklü | 0,25 … 1,5 mm² / 22 … 16 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 0,75 … 1,5 mm² / 18 … 16 AWG |
| Sıyırma uzunluğu | 9 … 11 mm / 0.35 … 0.43 inches |
Geometrical Data

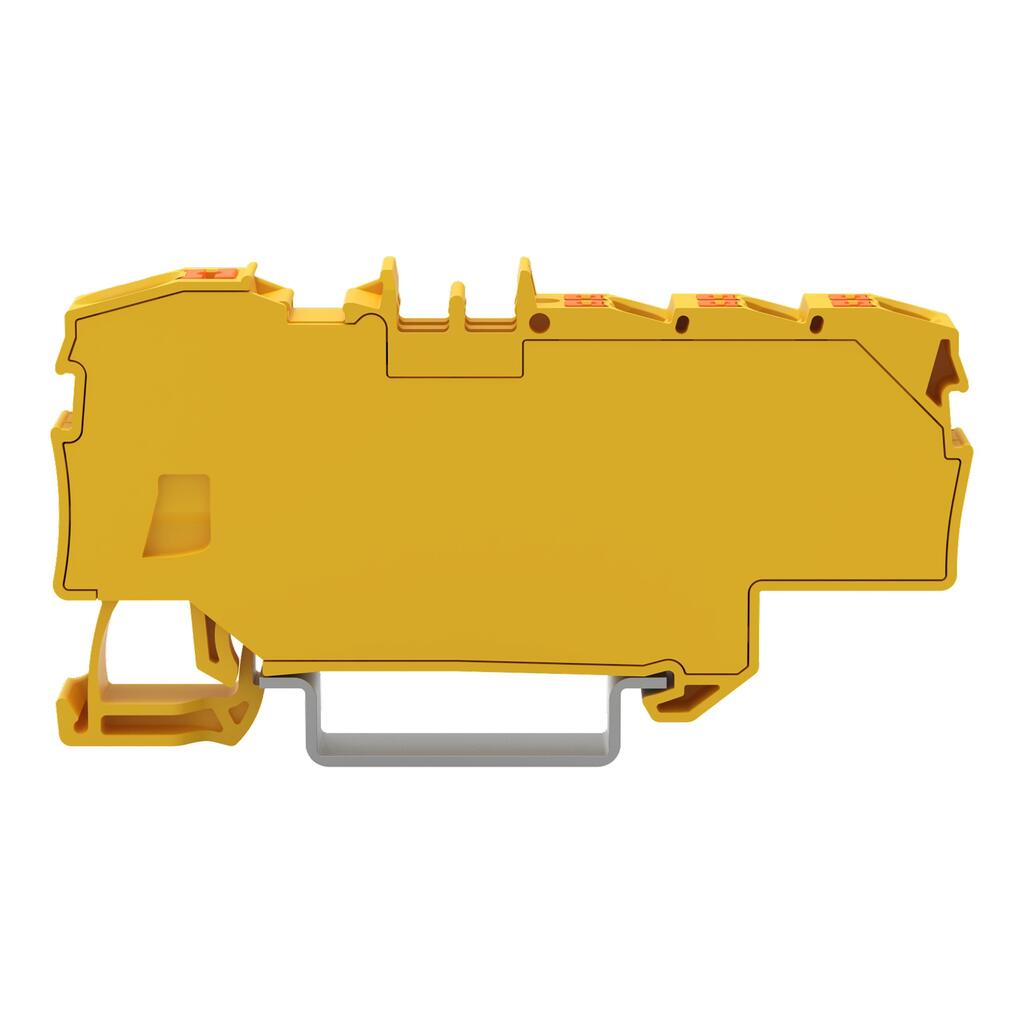

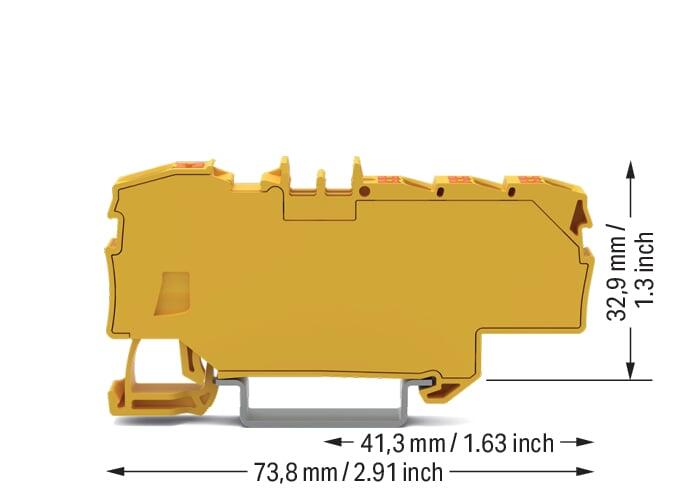

| Width | 9 mm / 0.354 inches |
| Height | 73,8 mm / 2.905 inches |
| Length from upper-edge of DIN-35 rail | 32,9 mm / 1.295 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Etiketleme seviyesi | Ortaya/yana etiketleme |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | sarı |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Sıkıştırma yayı malzemesi | Krom nikel yay çeliği (CrNi) |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,366 MJ |
| Ağırlık | 16,3 g |
Environmental Requirements
| İşlem sıcaklığı | -35 … +85 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| Pack. unit | 12 Adet |
| SAP tesis 01'den menşei | DE |
| GTIN | 4066966379228 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
