Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
EN 60664
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
-
-
450 V
Şok gerilimi
-
-
4 kV
Nominal akım
-
-
32 A
Approvals per UL 1059
Approvals per
UL 486C
Use group
B
C
D
Rated voltage
-
600 V
-
Rated current
-
20 A
-
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 2 |
| Toplam potansiyel sayısı | 1 |
Connection 1
| Bağlantı teknolojisi | CAGE CLAMP® |
| Actuation type | Kol |
| Connectable conductor materials | Bakır |
| Nominal kesit | 4 mm² / 12 AWG |
| Tek damarlı boylar | 0,2 … 4 mm² / 24 … 12 AWG |
| bükümlü, bağlanabilir | 0,2 … 4 mm² / 24 … 12 AWG |
| İnce bükümlü kablolar | 0,14 … 4 mm² / 24 … 12 AWG |
| Sıyırma uzunluğu | 11 mm / 0.43 inches |
| Kablolama tipi | Yandan girişli kablolama |

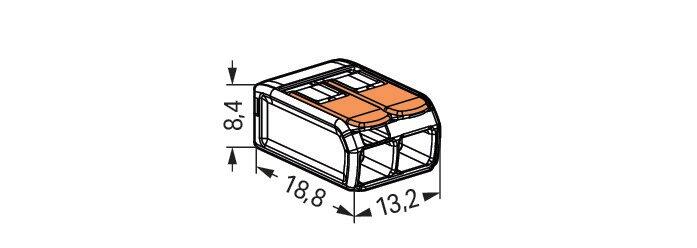

Geometrical Data
| Width | 13,2 mm / 0.52 inches |
| Height | 8,4 mm / 0.331 inches |
| Depth | 18,8 mm / 0.732 inches |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | şeffaf |
| İzolasyon malzemesi | Polikarbonat (PC) |
| UL 94'e göre tutuşabilirlik değeri | V2 |
| Yangın yükü | 0,049 MJ |
| Renk | turuncu |
| Ağırlık | 1,7 g |
Environmental Requirements
| Surrounding air (operating) temperature | +85 °C |
| Continuous operating temperature | 105 °C |
| T-Marking per EN 60998 | T85 |
Ticari Veri
| Product Group | 7 (Push Wire Conn.) |
| eCl@ss 10.0 | 27-14-11-04 |
| eCl@ss 10.0 | 27-14-11-04 |
| ETIM 8.0 | EC000446 |
| ETIM 8.0 | EC000446 |
| Pack. unit | 1000 (100) Adet |
| SAP'den ambalaj tipi | Box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821808435 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
