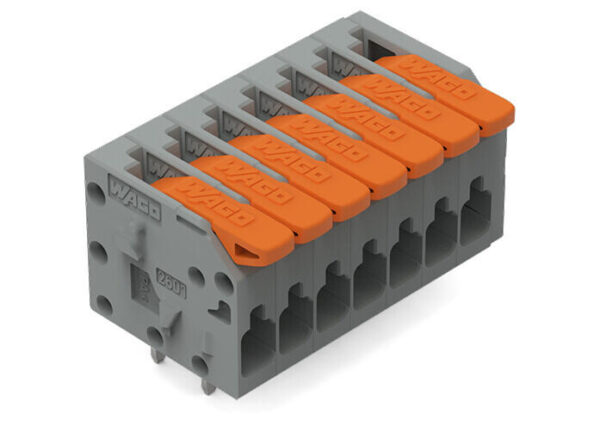

Açıklama
Notes
| Variants: | Diğer kutup numaraları Doğrudan etiketleme Diğer renkler Other versions (or variants) can be requested from WAGO Sales or configured at https://configurator.wago.com/. |
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
160 V
160 V
320 V
Şok gerilimi
2.5 kV
Nominal akım
17.5 A
Approvals per UL 1059
Approvals per
UL 1059
Use group
B
C
D
Rated voltage
300 V
-
300 V
Rated current
10 A
-
10 A
Approvals per CSA
Approvals per
CSA
Use group
B
C
D
Rated voltage
300 V
-
300 V
Rated current
10 A
-
10 A
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 7 |
| Toplam potansiyel sayısı | 7 |
| Üründeki münferit bağlantı nesnesi sayısı | 1 |
| Seviye sayısı | 1 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | Kol |
| Tek damarlı boylar | 0,14 … 1,5 mm² / 26 … 14 AWG |
| tek damarlı, doğrudan takılabilir | 0,5 … 1,5 mm² / 26 … 14 AWG |
| İnce bükümlü kablolar | 0,2 … 1,5 mm² / 26 … 14 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 0,75 mm² |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,25 … 1,5 mm² |
| Not (iletken kesiti) | For conductors (26 AWG) that are not rigid enough, the clamping unit must be opened using a lever. |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| PCB'ye iletken giriş açısı | 0 ° |
| Kutup sayısı | 7 |
Geometrical Data
| Pin aralığı | 3,5 mm / 0.138 inches |
| Width | 26 mm / 1.024 inches |
| Height | 16,35 mm / 0.644 inches |
| Height | 12,75 mm / 0.502 inches |
| Depth | 16,58 mm / 0.653 inches |
| Uzunluk | 3,6 mm |
| Uzunluk | 1 x 0,5 mm |
| Uzunluk | 1,2 (+0,1) mm |
PCB contact
| PCB contact | THT |
| Solder pin arrangement | tüm sıra klemens boyunca, hizalı |
| Number of solder pins per potential | 2 |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | gri |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Sıkıştırma yayı malzemesi | Krom nikel yay çeliği (CrNi) |
| Kontak materyali | elektrolit bakır(ECu) |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,105 MJ |
| Renk | turuncu |
| Ağırlık | 5,5 g |
Environmental Requirements
| Sınır sıcaklık aralığı | -60 … +105 °C |
| İşlem sıcaklığı | -35 … +60 °C |
| Continuous operating temperature | -60 … +105 °C |
Ticari Veri
| ETIM 8.0 | EC002643 |
| Pack. unit | 70 Adet |
| SAP tesis 01'den menşei | PL |
| GTIN | 4066966241952 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
