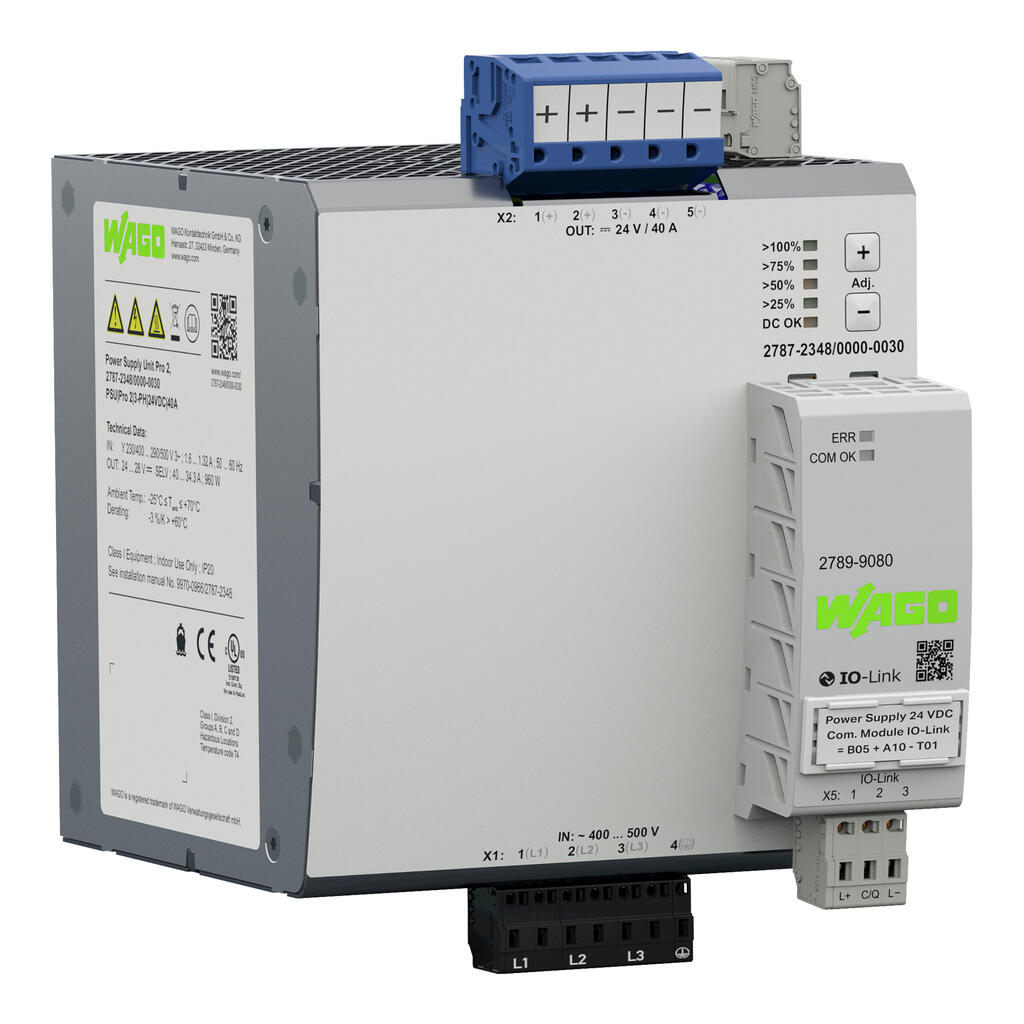

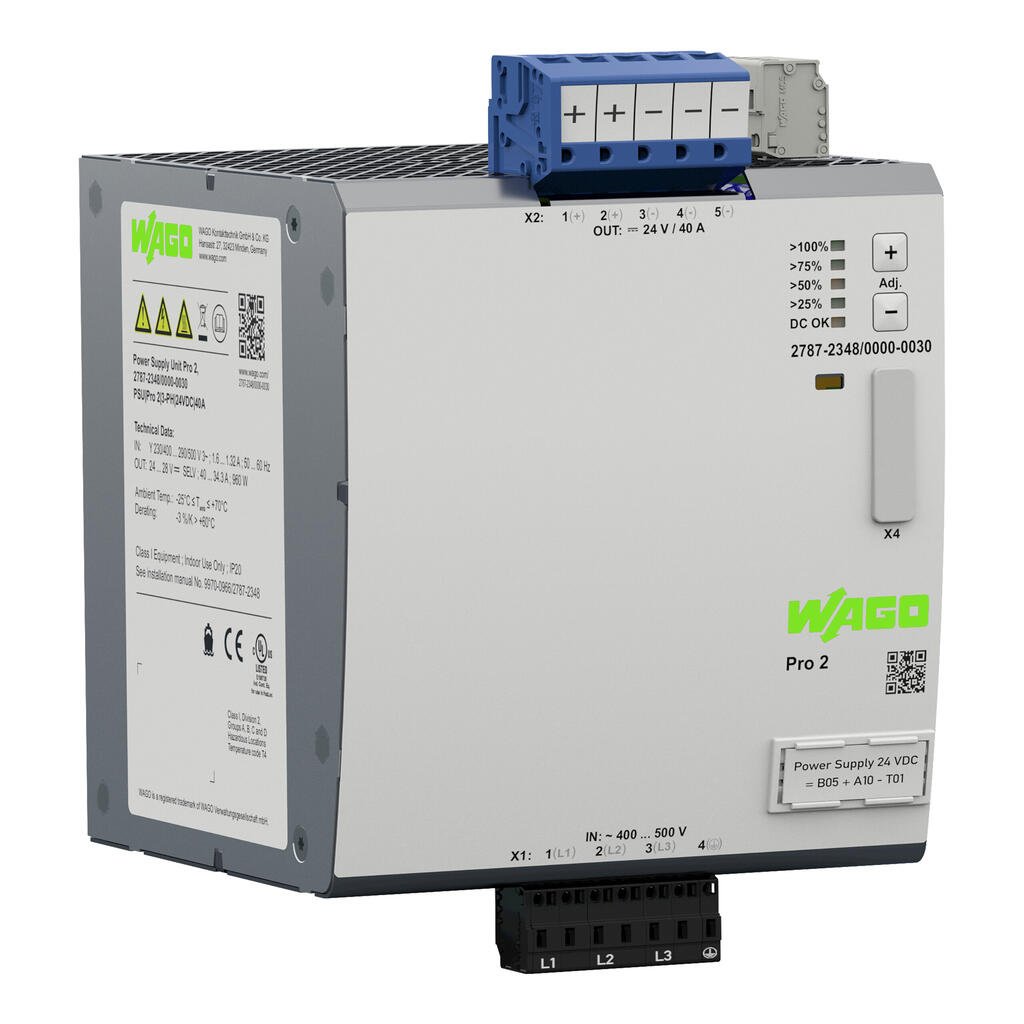

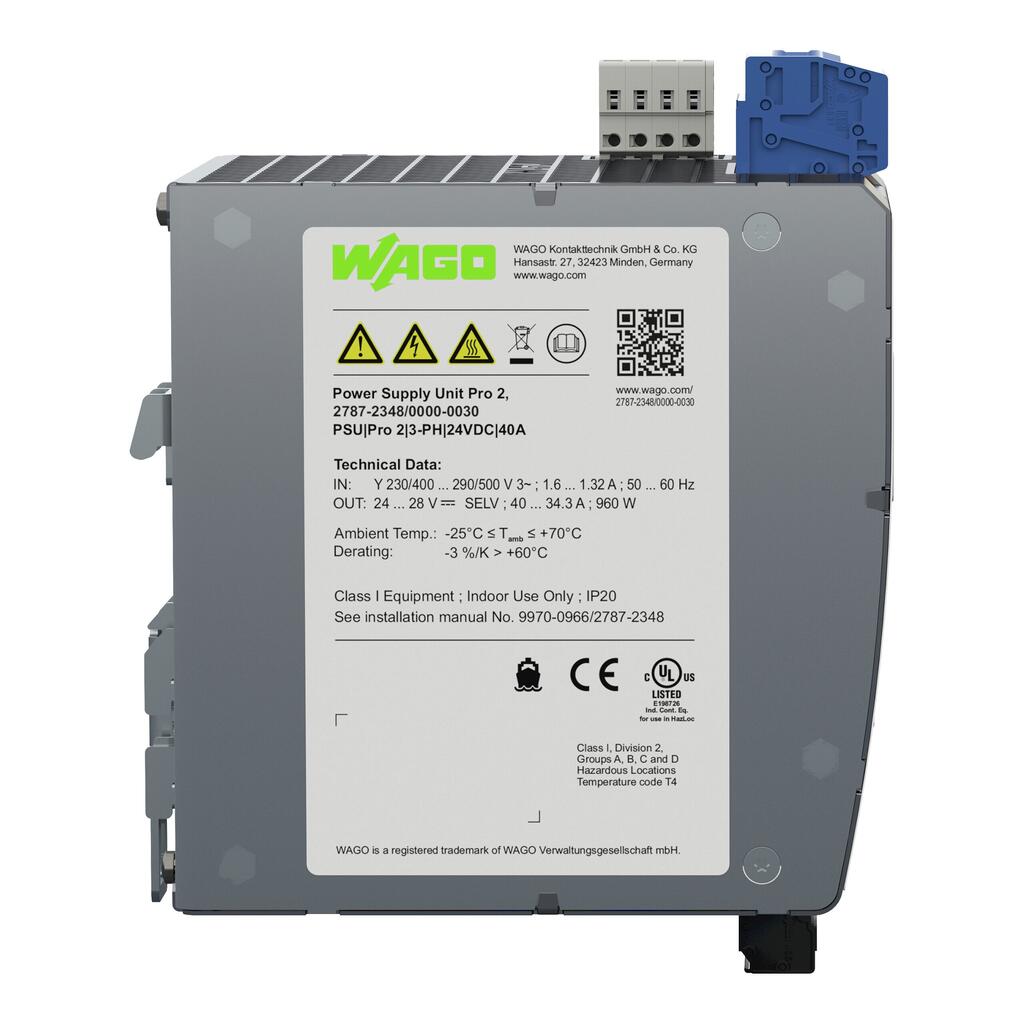

Güç kaynağı; Pro 2; 3 fazlı; 24 VDC çıkış gerilimi; 40 A çıkış akımı; TopBoost + PowerBoost; iletişim yeteneği

Ürün Kodu : 2787-2348/000-030 Kategori : , Marka:
Liste Fiyatı:

Resmi Distribütör

Size özel avantajlı fiyatlarımız ve kampanyalı fiyatlarımız için bizimle iletişime geçin...

Açıklama

Technical Data
Input
Phases 3
Nominal input voltage U i nom 3 x AC 400 … 500 V (connection without neutral conductor)
3 x AC 400 … 500 V (connection without neutral conductor)
Input voltage range 3 x AC 340 … 550 V
Nominal mains frequency range 50 … 60 Hz
Input current I i ≤ 3 x 1,7 A (400 VAC; 40 ADC)
Inrush current ≤ 15 A (1 ms sonra)
Power factor correction (PFC) Aktif
Mains failure hold-up time ≥ 20 ms (3 x 400 VAC)
Output
Nominal output voltage U o nom DC 24 V (SELV)
Output voltage range DC 24 … 28 V (ayarlanabilir)
Nominal output current I o nom 40 A (24 VDC)
Nominal output power 960 W
Residual ripple ≤ 70 mV (tepe-tepe)
Akım sınırlaması 1.1 x I o nom (tip)
Aşırı yük davranışı TopBoost/PowerBoost/Zaman sınırlı sabit akım modu (diğer aşırı yük davranışları ayarlanabilir)
PowerBoost DC 60 A (5 s)
TopBoost 600 %' e kadar
Signaling and communication
Göstergeler Dijital sinyal girişi ve çıkışı (DI / DO)
İletişim USB (750-923 Communication Cable)
Ethernet/IP (2789-9023 Communication Module)
IO-Link (2789-9080 Communication Module)

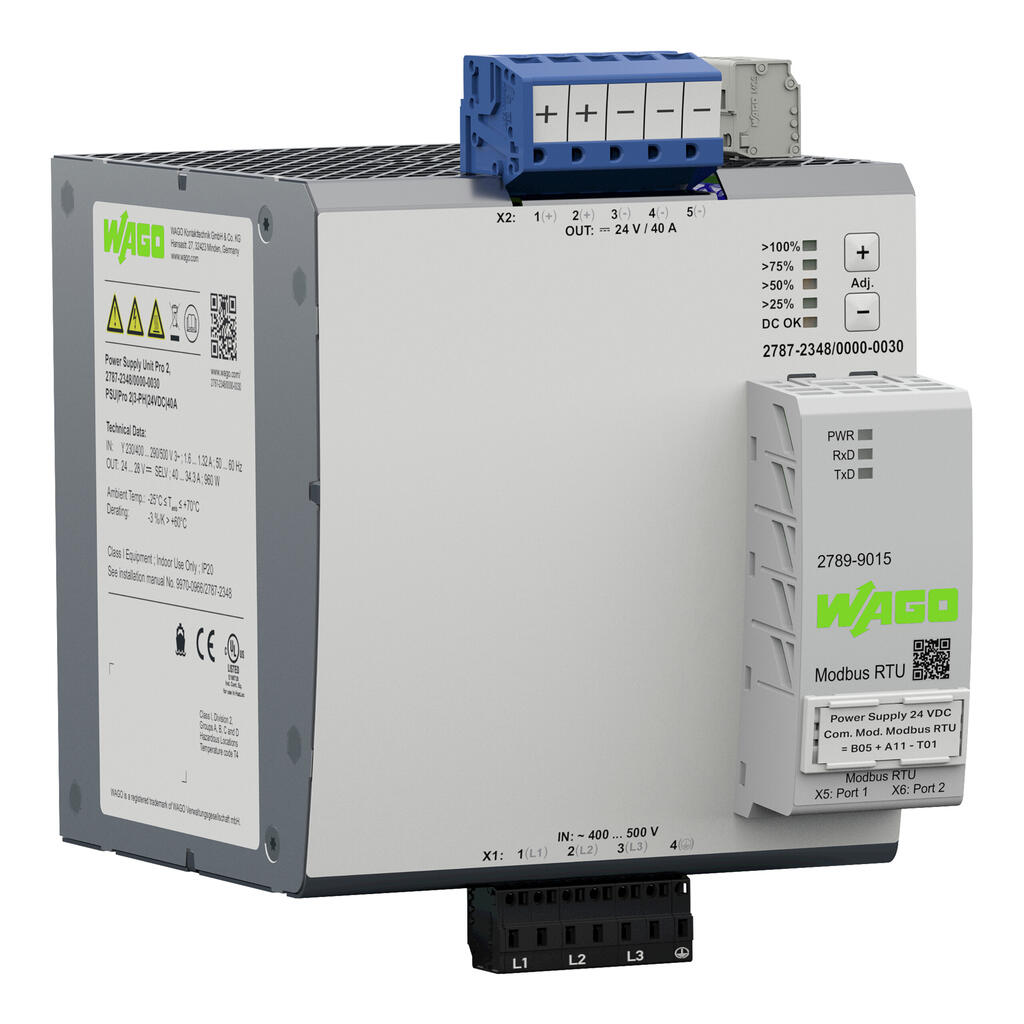

Modbus RTU (Communication Module 2789-9015)
Modbus TCP (2789-9052 Communication Module)
Verim/Güç Kayıpları
Efficiency 96,1 % (400 VAC; 40 ADC; 25  C)
Sigorta Koruması
Dahili sigorta 3 x T 3,2 A / 500 VAC
External fuse (required) DC giriş voltajı için harici bir DC sigorta gereklidir.
Harici sigorta 3 x 16 A (for USA/Canada: 3 x 15 A)
3 x 16 A (for USA/Canada: 3 x 15 A)
Safety and protection
Isolation voltage (pri.-sec., AC) 3.510 V
Isolation voltage (pri.-PE, AC) 2.200 V
Insulation voltage (SEC-GND) DC 0,5 kV
Koruma sınıfı I
Koruma sınıfı IP20; per EN 60529
Aşırı gerilim kategorisi III (≤ 2000 m a.s.l.); II (> 2000 m a.s.l.)
Kirlilik derecesi 2
Transient protection, primary Evet
Overvoltage protection, secondary Dahili koruyucu devre
≤ 35 VDC (hata durumunda)
Internal protectiVDCe circuit
≤ 35 VDC (in case of an error)
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Series connection Evet
MTBF 800.000 h (IEC 61709'a göre)
Bağlantı verisi
Connection type (1) Giriş/göstergeler
Bağlantı teknolojisi CAGE CLAMP®
WAGO terminal WAGO 721 Serisi
Tek damarlı boylar 0,08 … 2,5 mm² / 28 … 12 AWG
İnce bükümlü kablolar 0,08 … 2,5 mm² / 28 … 12 AWG
İnce bükümlü kablolar, yalıtımlı yüksüklü 0,25 … 1,5 mm² / 20 … 16 AWG
İnce bükümlü kablolar, yalıtımsız yüksüklü 0,25 … 2,5 mm² / 20 … 14 AWG
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inches
Connection type (2) Çıkış
Bağlantı tipi 2 İtmeli CAGE CLAMP ®
WAGO terminal 2 WAGO 831 Series
tek damarlı, bağlanabilir 0,5 … 10 mm² / 20 … 8 AWG
ince bükümlü, bağlanabilir 0,5 … 10 mm² / 20 … 8 AWG
ince bükümlü, yalıtımlı yüksüklü 0,5 … 6 mm²
ince bükümlü yalıtımsız yüksüklü 0,5 … 6 mm²
Sıyırma uzunluğu 13 … 15 mm / 0.51 … 0.59 inches
Geometrical Data
Width 120 mm / 4.724 inches
Height 130 mm / 5.118 inches
Depth 130 mm / 5.118 inches
Note on dimensions Konektörsüz yükseklik
Konektörlü yükseklik:169 mm
Height without connector
Height with connector: 169 mm
Mekanik Veri
Montaj DIN-35 ray
DIN 35 ray
Material Data
Ağırlık 2000 g
Environmental Requirements
Surrounding air (operating) temperature -25 … +70 °C (-40 °C'de cihaz başlama tip testi yapılmıştır)
Surrounding air (storage) temperature -40 … +85 °C
Relative humidity 5 … 96 % (yoğunlaşmaya izin verilmez)
Kapasite düşüşü See instruction leaflet
İklim kategorisi 3K3 (EN 60721'e göre)
Max. operating altitude 5000 m
Standartlar ve Spesifikasyonlar
Uygunluk işareti CE
Standartlar/spesifikasyonlar SEMI F47
EN 61010-1
EN 61010-2-201
EN 61204-3
UL 61010-1
UL 61010-2-201
DNV
UL HazLoc
Ticari Veri
ETIM 8.0 EC002540
ETIM 8.0 EC002540
Recupel Type
Pack. unit 1 Adet
SAP'den ambalaj tipi box
SAP tesis 01'den menşei CN
GTIN 4066966137842
SAP tesis 01'den gümrük tarifesi no. 85044083900
Environmental Product Compliance
RoHS Compliance Status Compliant,No Exemption
