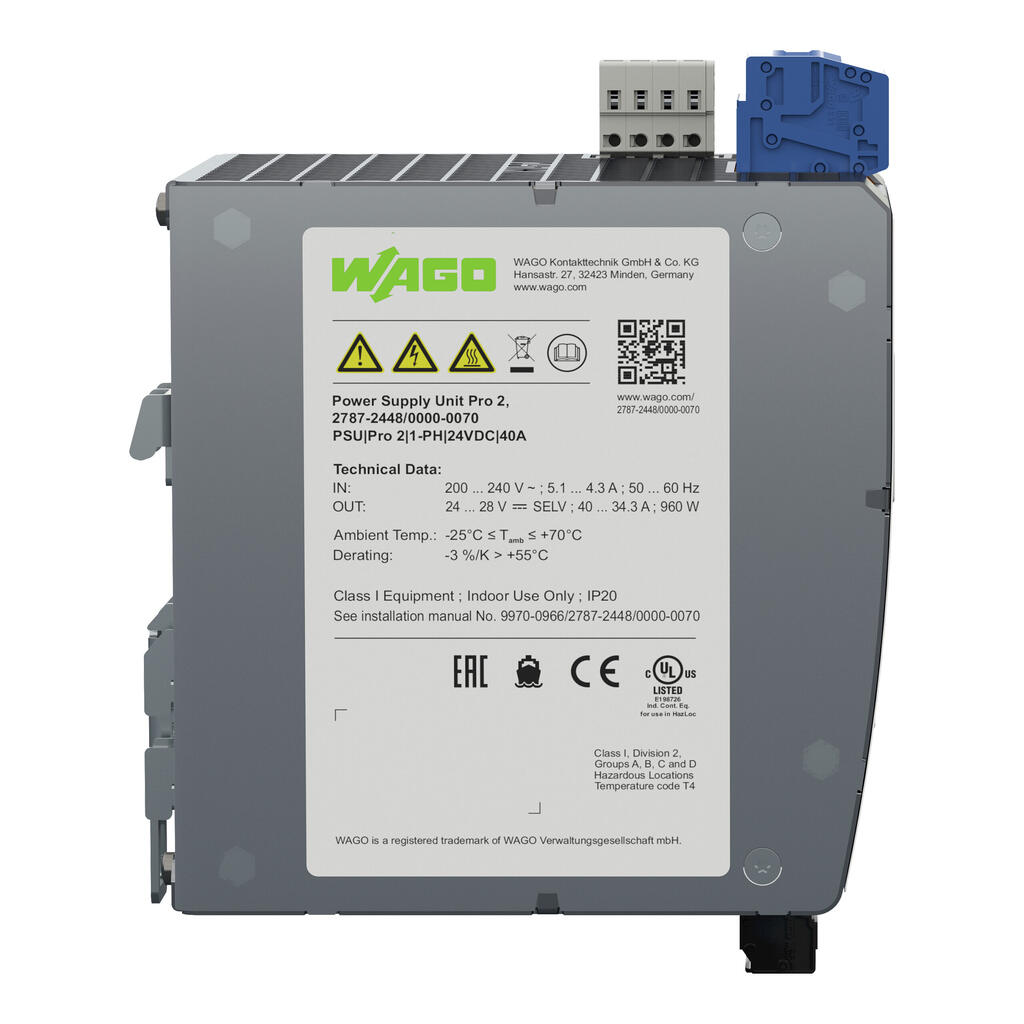

Açıklama
Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 200 … 240 V |
| Input voltage range | 1 x AC 180 … 264 V |
| Nominal mains frequency range | 50 … 60 Hz |
| Input current I i | ≤ 4,3 A (240 VAC; nominal yük); ≤ 5,1 A (200 VAC; nominal yük) |
| Inrush current | ≤ 10 A (1 ms sonra) |
| Power factor | ≥ 0,98 ( 240 VAC) |
| Power factor correction (PFC) | Aktif |
| Mains failure hold-up time | ≥ 25 ms (230 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 24 … 28 V (ayarlanabilir) |
| Nominal output current I o nom | 40 A (24 VDC) |
| Nominal output power | 960 W |
| Residual ripple | ≤ 70 mV (tepe-tepe) |
| Akım sınırlaması | 1.1 x I o nom (tip) |
| Aşırı yük davranışı | TopBoost/PowerBoost/Zaman sınırlı sabit akım modu (diğer aşırı yük davranışları ayarlanabilir) |
| PowerBoost | DC 60 A (5 s) |
| TopBoost | 600 %' e kadar |
Signaling and communication
| Göstergeler | Dijital sinyal girişi ve çıkışı (DI / DO) |
| İletişim | USB (750-923 Communication Cable) Ethernet/IP (2789-9023 Communication Module) IO-Link (2789-9080 Communication Module) Modbus RTU (Communication Module 2789-9015) Modbus TCP (2789-9052 Communication Module) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 1,5 W (Beklemede); ≤ 2,4 W (Yüksüz); ≤ 40 W (230 VAC; nominal yük) |
| Efficiency | 96 % (230 VAC; 40 ADC; 25 C); 96,3 % (230 VAC; 30 A; 25 °C) |
Sigorta Koruması
| Dahili sigorta | T 10 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | 16 A (ABD / Kanada için: 15 A) 16 A (for USA/Canada: 15 A) |
Safety and protection
| Isolation voltage (pri.-sec., AC) | 3.510 V |
| Isolation voltage (pri.-PE, AC) | 2.200 V |
| Insulation voltage (SEC-GND) | DC 0,5 kV |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Protective coating | Coated PCBs |
| Aşırı gerilim kategorisi | III (≤ 2000 m a.s.l.); II (> 2000 m a.s.l.) |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Evet |
| Overvoltage protection, secondary | Dahili koruyucu devre ≤ 35 VDC (hata durumunda) Internal protectiVDCe circuit ≤ 35 VDC (in case of an error) |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 900.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | Giriş/göstergeler |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 721 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 1,5 mm² / 20 … 16 AWG |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,25 … 2,5 mm² / 20 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Connection type (2) | Çıkış |
| Bağlantı tipi 2 | İtmeli CAGE CLAMP ® |
| WAGO terminal 2 | WAGO 831 Series |
| tek damarlı, bağlanabilir | 0,5 … 10 mm² / 20 … 8 AWG |
| ince bükümlü, bağlanabilir | 0,5 … 10 mm² / 20 … 8 AWG |
| ince bükümlü, yalıtımlı yüksüklü | 0,5 … 6 mm² |
| ince bükümlü yalıtımsız yüksüklü | 0,5 … 6 mm² |
| Sıyırma uzunluğu | 13 … 15 mm / 0.51 … 0.59 inches |
Geometrical Data
| Width | 120 mm / 4.724 inches |
| Height | 130 mm / 5.118 inches |
| Depth | 130 mm / 5.118 inches |
| Note on dimensions | Konektörsüz yükseklik Konektörlü yükseklik:169 mm Height without connector Height with connector: 169 mm |
Mekanik Veri
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Ağırlık | 1900 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C (-40 °C'de cihaz başlama tip testi yapılmıştır) |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | −3 %/K (> +55 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
| Max. operating altitude | 5000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | ISA S71.04:1985; G3 Group A SEMI F47 EN 61010-1 EN 61010-2-201 EN 61204-3 UL 61010-1 UL 61010-2-201 DNV UL HazLoc |
Ticari Veri
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4066966125962 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
