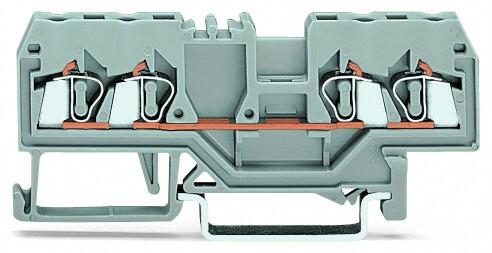

4 iletkenli geçiş klemensi; 2,5 mm²; ortaya etiketleme; DIN-ray 35 x 15 ve 35 x 7,5 için; CAGE CLAMP®; 2,50 mm²; gri

Ürün Kodu : 280-833 Kategori : , Marka:
Liste Fiyatı:

Resmi Distribütör

Size özel avantajlı fiyatlarımız ve kampanyalı fiyatlarımız için bizimle iletişime geçin...
İletişim

Açıklama

Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60947-7-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
800 V
-
-
Şok gerilimi
8 kV
-
-
Nominal akım
20 A
-
-
Approvals per UL 1059
Approvals per
UL 1059
Use group
B
C
D
Rated voltage
-
600 V
-
Rated current
-
20 A
-
Approvals per CSA
Approvals per
CSA 22.2 No 158
Use group
B
C
D
Rated voltage
-
600 V
-
Rated current
-
24 A
-
Power loss
Power loss, per pole (potential) 0,532 W
Rated current I N for specified power loss 20 A
Resistance value for specified, current-dependent power loss 0,001 Ω
Bağlantı verisi

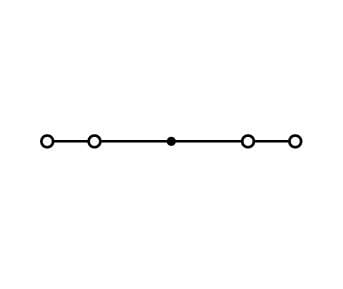

Toplam bağlantı noktası sayısı 4
Toplam potansiyel sayısı 1
Seviye sayısı 1
Connection 1
Bağlantı teknolojisi CAGE CLAMP®
Actuation type El aleti
Connectable conductor materials Bakır
Alüminyum
Connectable conductor materials Terminating Aluminum Conductors
WAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm²/12 AWG if WAGO “Alu-Plus” Contact Paste 249-130 is used for termination.

“Alu-Plus” Contact Paste Advantages:
  • Automatically destroys the oxide film during clamping.
  • Prevents fresh oxidation at the clamping point.
  • Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block).
  • Provides long-term protection against corrosion.


Using terminal blocks with CAGE CLAMP® Spring Pressure Connection Technology, aluminum conductors must first be cleaned with a blade and then immediately be inserted into the clamping units filled with “Alu-Plus” Contact Paste.

It is also possible to apply WAGO “Alu-Plus” additionally on the whole surface of the aluminum conductor before termination.

Please note that the nominal currents must be adapted to the reduced conductivity of the aluminum conductors::
2.5 mm² = 16 A
4 mm² = 22 A
Tek damarlı boylar 0,08 … 2,5 mm² / 28 … 12 AWG
İnce bükümlü kablolar 0,08 … 2,5 mm² / 28 … 12 AWG
Not (iletken kesiti) 12 AWG: THHN, THWN
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inches
Kablolama tipi Önden girişli kablolama

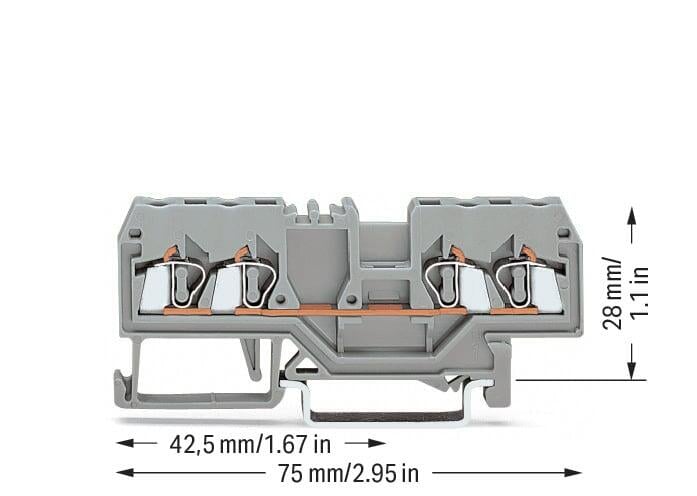

Geometrical Data
Width 5 mm / 0.197 inches
Height 75 mm / 2.953 inches
Length from upper-edge of DIN-35 rail 28 mm / 1.102 inches
Mekanik Veri
Montaj tipi DIN-35 ray
Etiketleme seviyesi Ortaya etiketleme
Material Data
Note (material data)
Information on material specifications can be found here
Renk gri
Malzeme grubu I
İzolasyon malzemesi Poliamid 66 (PA 66)
UL 94'e göre tutuşabilirlik değeri V0
Yangın yükü 0,147 MJ
Ağırlık 9,2 g
Environmental Requirements
İşlem sıcaklığı -35 … +85 °C
Continuous operating temperature -60 … +105 °C
Ticari Veri
Product Group 1 (Rail Mounted Terminal Blocks)
eCl@ss 10.0 27-14-11-20
eCl@ss 10.0 27-14-11-20
ETIM 8.0 EC000897
ETIM 8.0 EC000897
Pack. unit 100 Adet
SAP'den ambalaj tipi box
SAP tesis 01'den menşei DE
GTIN 4044918311328
SAP tesis 01'den gümrük tarifesi no. 85369010000
Environmental Product Compliance
RoHS Compliance Status Compliant,No Exemption
