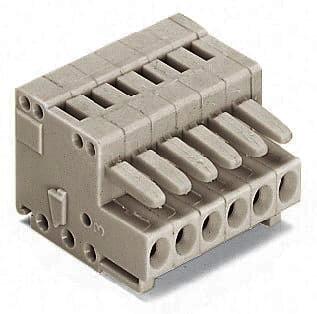

Açıklama
Notes
| Güvenlik bilgisi | MCS - ÇOKLU BAĞLANTI SİSTEMİ DIN EN 61984'e göre kesme kapasitesi olmayan konektörler içerir. Amaçlandığı gibi kullanıldığında, bu konektörler canlı veya yük altındayken bağlanmamalı / çıkarılmamalıdır. Devre tasarımı, dokunulabilen başlık pimlerinin eşleşmediğinde canlı olmamasını sağlamalıdır. |
| Variants: | Diğer kutup numaraları Altın kaplama veya kısmen altın kaplama temas yüzeyleri Other versions (or variants) can be requested from WAGO Sales or configured at https://configurator.wago.com/. |
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
160 V
160 V
320 V
Şok gerilimi
2.5 kV
Nominal akım
10 A
Approvals per UL 1059
Approvals per
UL 1059
Use group
B
C
D
Rated voltage
300 V
-
300 V
Rated current
10 A
-
10 A
Approvals per CSA
Approvals per
CSA
Use group
B
C
D
Rated voltage
300 V
-
300 V
Rated current
10 A
-
10 A
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 2 |
| Toplam potansiyel sayısı | 2 |
| Üründeki münferit bağlantı nesnesi sayısı | 1 |
| Seviye sayısı | 1 |
Connection 1
| Bağlantı teknolojisi | CAGE CLAMP® |
| Actuation type | El aleti |
| Actuation direction (1) | İletken girişine paralel işlemİletken girişine paralel işlem |
| Actuation direction (2) | İletken girişine dik işlem |
| Tek damarlı boylar | 0,08 … 1,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 1,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 1,5 mm² |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,25 … 1,5 mm² |
| Not (iletken kesiti) | 1,5 mm² iletkenleri sonlandırmak mümkündür; bununla birlikte yalıtım çapı sıkıştırma ünitelerinin bir sıraya bağlanmasına izin vermez. |
| Sıyırma uzunluğu | 6 … 7 mm / 0.24 … 0.28 inches |
| Kutup sayısı | 2 |
| Conductor entry direction to mating direction | 0 ° |
Geometrical Data
| Pin aralığı | 3,5 mm / 0.138 inches |
| Width | 9,2 mm / 0.362 inches |
| Height | 13,4 mm / 0.528 inches |
| Depth | 18,6 mm / 0.732 inches |
Mekanik Veri
| Kodlama | Evet |
| Anti-rotation protection | Evet |
Plug-in connection
| Contact type (pluggable connector) | Dişi konnektör/soket |
| Connector connection type | iletken için |
| Mismating protection | Evet |
| Plugging without loss of pin spacing | Hayır |
| Locking of plug-in connection | none |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | açık gri |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Sıkıştırma yayı malzemesi | Krom nikel yay çeliği (CrNi) |
| Kontak materyali | Bakır alaşım |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,03 MJ |
| Ağırlık | 1,7 g |
Environmental Requirements
| Sınır sıcaklık aralığı | -60 … +100 °C |
| İşlem sıcaklığı | -35 … +60 °C |
Ticari Veri
| Product Group | 3 (Multi Conn. System) |
| eCl@ss 10.0 | 27-44-03-09 |
| eCl@ss 10.0 | 27-44-03-09 |
| ETIM 8.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| Pack. unit | 200 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4044918492294 |
| SAP tesis 01'den gümrük tarifesi no. | 85366990990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
