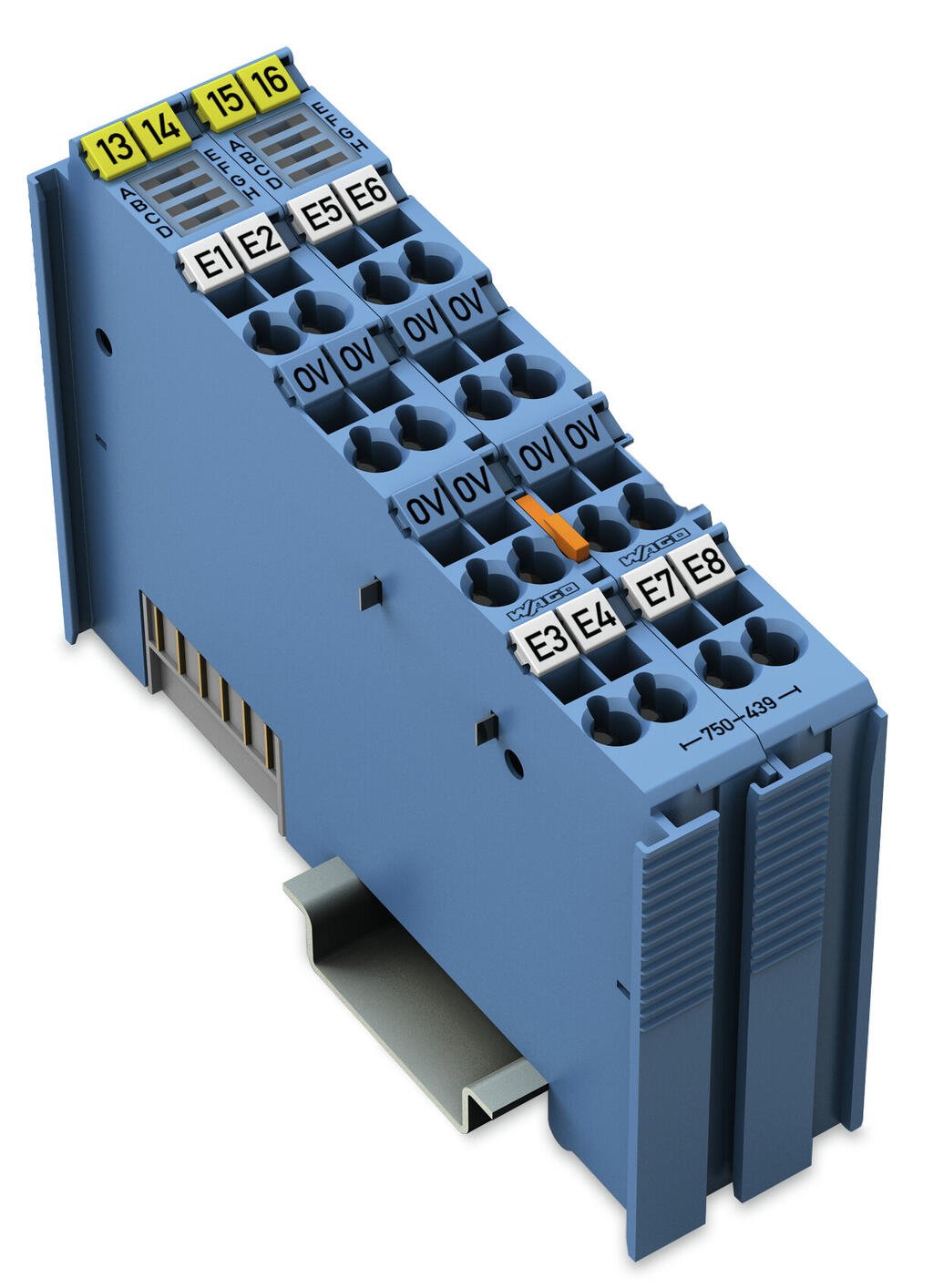

Açıklama
Notes
| Note | Dijital giriş modülü yalnızca 24 VDC Ex i güç kaynağı ile çalıştırılmalıdır! Patlamaya karşı korumayla ilgili genel bilgiler (örn. Kurulum düzenlemeleri) WAGO I / O System 750 kılavuzlarında mevcuttur! |
Technical Data
| Number of digital inputs | 8 |
| Total number of channels (module) | 8 |
| Sinyal tipi | NAMUR NAMUR |

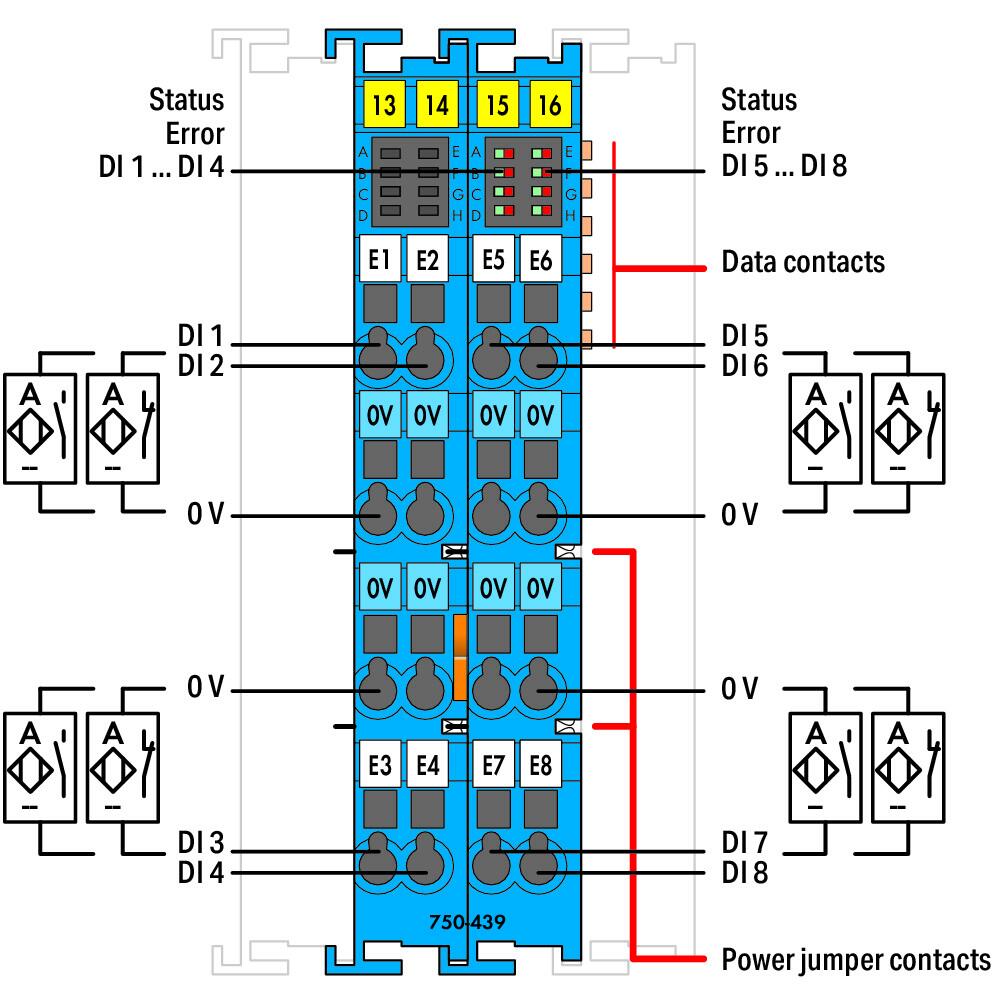

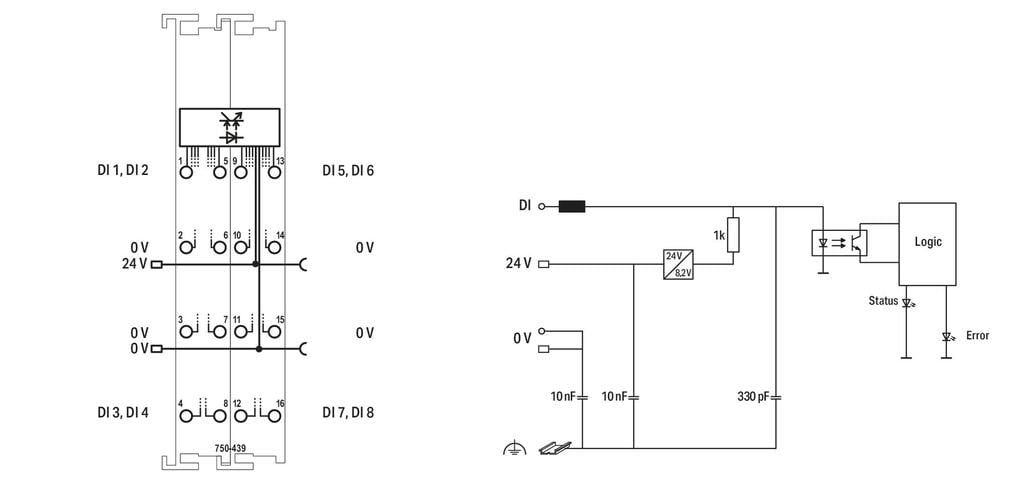

| Sensor connection | 4 x (2 telli) |
| Input characteristic | Yükselen kenar anahtarlama |
| Input filter (digital) | 3 ms |
| Açık devre gerilimi | 8,2 V |
| Kısa devre akımı | ≤ 8.2 mA (± 0.2 mA) |
| Signal current (0) NAMUR | ≤1.2 mA |
| Signal current (1) NAMUR | ≥2.1 mA |
| Anahtarlama histeresisi | 0,2 mA |
| Arıza teşhisi | Short circuit; wire break (can be switched off) |
| Giriş puls süresi | 5 ms |
| Giriş pals ayrımı | 3 ms |
| Güç tüketimi P max. | 1.2 W |
| Input data width (internal) max. | 16 Bit |
| Output data width (internal) max. | 16 Bit |
| Safety | Evet |
| Input resistance | 1.000 Ω |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 56 mA |
| Field supply voltage | 24 VDC; (Ex i güç kaynağı: UO = maks. 27,3 V); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 11 mA |
| Güç kaybı P V | 0.54 W |
| İzolasyon | 300 VAC sistem besleme |
| Indicators | LED (A-H) green/red: Status/error DI 1 … DI 8 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 1 A |
| Etiketleme | ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
Explosion protection
| ATEX Guideline | EN IEC 60079-0, -7, -11 |
| Elektrik şebekesi, güvenliğe ilişkin bilgi | U o = 11.76 V; I o = 12.4 mA; P o = 36.67 mW; Linear characteristic curve |
| Reaktans Ex ia IIC | L o = 100 mH; C o = 1 µF |
| Reaktans Ex ia IIB | L o = 100 mH; C o = 9.9 µF |
| Reaktans Ex ia IIA | L o = 100 mH; C o = 39 µF |
| Reaktans Ex ia I | L o = 100 mH; C o = 30 µF |
| Reaktans | Reactances without accounting for the concurrence of capacitance (C o ) and inductance (L o ) |
Bağlantı verisi
| Connection technology: In-/Outputs | 16 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | mavi |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,061 MJ |
| Ağırlık | 92,7 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 10.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821623366 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 11120-22-2 1303-86-2 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Diboron trioxide Lead Lead monoxide Lead silicate |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | ab2b0b13-bb95-4c15-8394-82c4c9d52749 |
| SCIP notification number (Belgium) | c6ee6b5f-6f1a-471d-8c44-1f6d6389d951 |
| SCIP notification number (Bulgaria) | 891c072a-a3e2-4eb6-8107-16c3e92cacf2 |
| SCIP notification number (Czech Republic) | 5bf03aac-ebfb-43ce-88a4-240cf142f532 |
| SCIP notification number (Denmark) | a03e9e8e-795d-4e0b-b425-01d5f0683a7c |
| SCIP notification number (Finland) | 1758daaa-6689-4e30-887e-2cda3c834e90 |
| SCIP notification number (France) | 56b0f838-dc81-4307-8f78-bd3bec62180f |
| SCIP notification number (Germany) | f7ef89ec-ea5f-4bb7-924a-2c3007fb12ec |
| SCIP notification number (Hungary) | d9edf110-7a3d-4f12-ae42-db22248b10f5 |
| SCIP notification number (Italy) | 713a564a-6988-4f06-8add-5f6267f159a4 |
| SCIP notification number (Netherlands) | 55c285c4-aca9-47a9-9d76-6c974645c1f6 |
| SCIP notification number (Poland) | d1cc851c-a1f8-4e6c-be16-f432d7894d28 |
| SCIP notification number (Romania) | b075eeed-eeb3-4cb5-959f-0a476fb1531b |
| SCIP notification number (Sweden) | bbcf69d5-e8d2-4110-9130-751ea0742175 |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
