Açıklama
Technical Data
| Number of analog inputs | 8 |
| Total number of channels (module) | 8 |
| Sinyal tipi | Direnç ölçümü Potansiyometre pozisyonları Resistance measurement Potentiometer positions |
| Sinyal tipi | Evet |

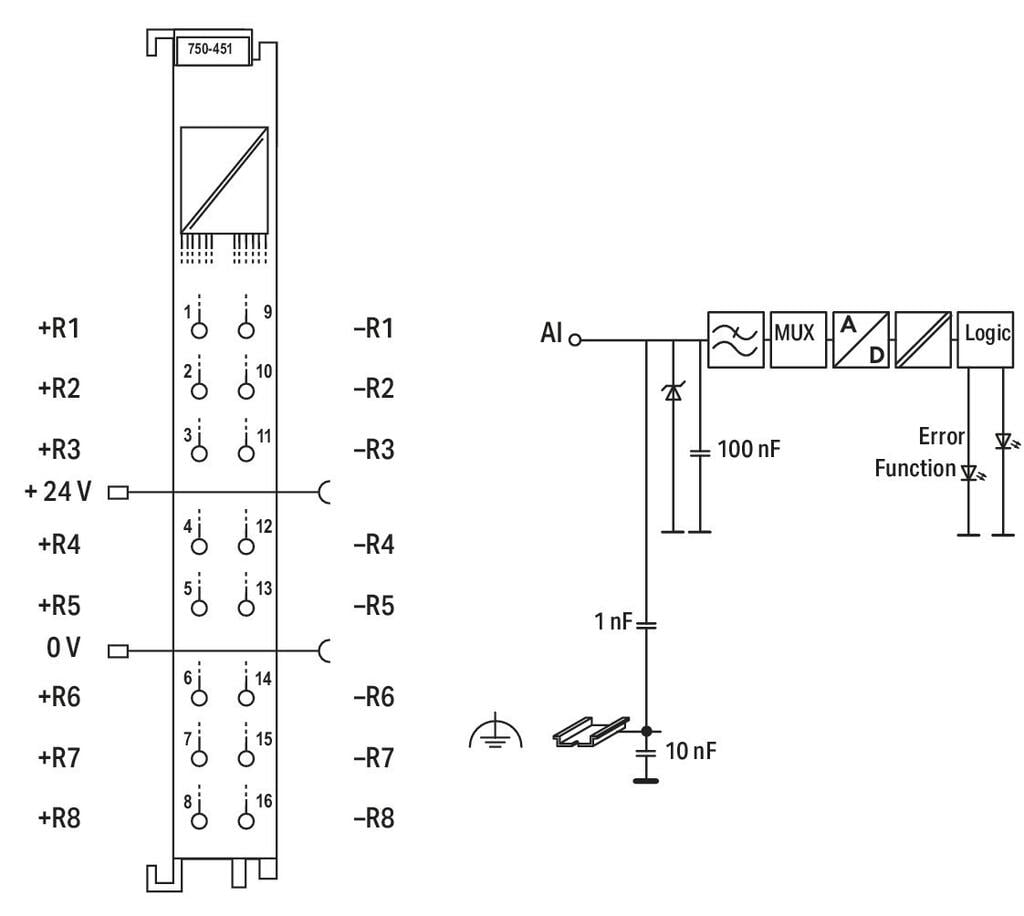

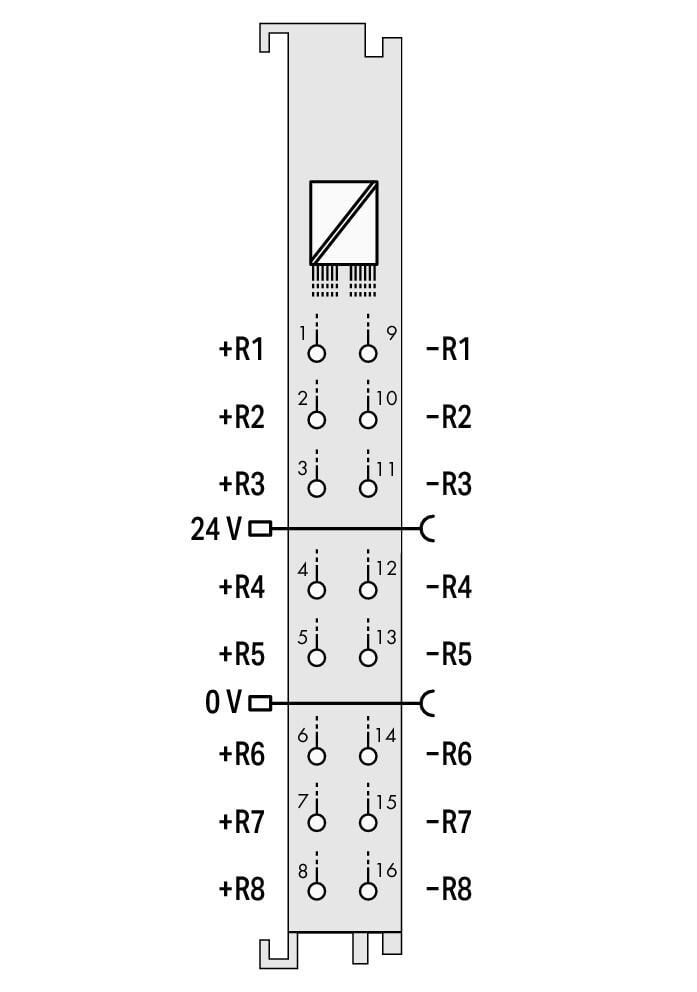

| Sensor connection | 8 x (2 telli) |
| Bit genişliği | 8 x 16 bit veri; 8 x 8 bit kontrol/durum (isteğe bağlı) |
| Çözünürlük | 0.1 C (tüm aralıkta); 0,01 C (–50… 150 C; Pt1000, Ni1000) |
| Çevirme süresi (tip.) | 100 ms |
| Ölçüm hatası (25°C) | ≤ ± 0,6 K (Pt100, Pt200, Pt500, Ni100, Ni120); ≤ ± 0,2 K (Pt1000, Ni1000); Direnç ölçümü için ≤ ± 0.3 Ω |
| Ölçüm akımı (tip.) | ≤ 350 µA |
| Yanıt süresi (maks.) | 3 s |
| Sensör tipleri | Pt100; Yapılandırılabilir: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 (TK6180 + TK5000), Potansiyometre: 10R… 1k2, 10R… 5k0 |
| Sıcaklık aralığı | −200 … +850 C (Pt100, Pt200, Pt500, Pt1000), −60 … +250 C (Ni100, Ni1000), −80 … +260 C (Ni120) |
| Configuration options | WAGO-I/O- CHECK CODESYS Kütüphanesi e! COCKPIT |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 110 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |
| Indicators | LED (1-8) green: Status R1 … R8; LED (9-16) red: Error R1 … R8 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
Bağlantı verisi
| Connection technology: In-/Outputs | 16 x İtmeli CAGE CLAMP ® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 1,5 mm² / 28 … 16 AWG |
| İnce bükümlü kablolar | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69 mm / 2.717 inches |
| Depth | 61,8 mm / 2.433 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray DIN 35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 0,837 MJ |
| Ağırlık | 48 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-1; EN 61000-6-2' göre |
| EMU: | EN 61000-6-3' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 10.0 | 27-24-26-01 |
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4017332258388 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
