750-458

750-458

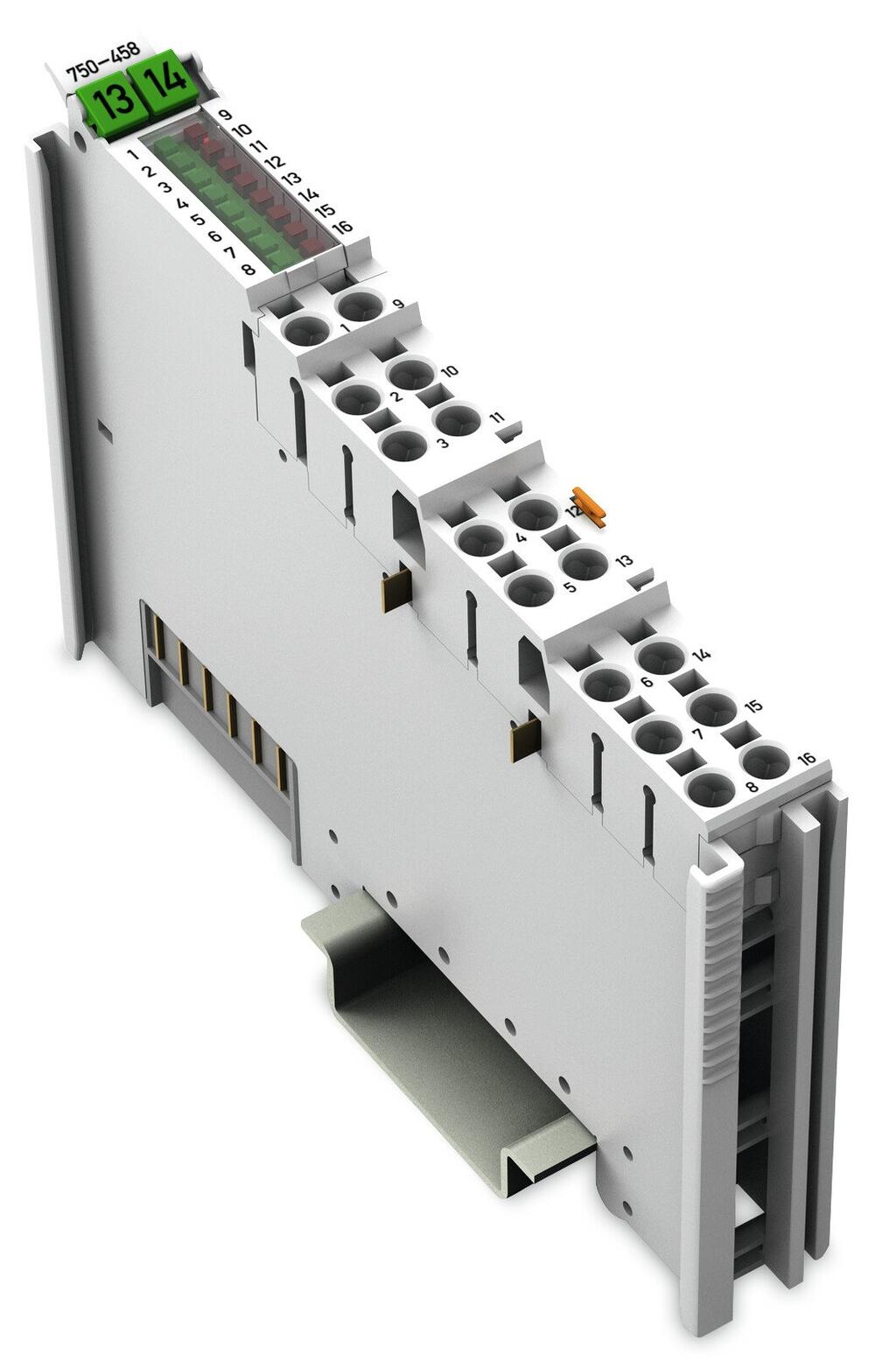

8 kanallı analog giriş; Termokupl; Ayarlanabilir

Ürün Kodu : 750-458 Kategori : , Marka:
Liste Fiyatı:

Resmi Distribütör

Size özel avantajlı fiyatlarımız ve kampanyalı fiyatlarımız için bizimle iletişime geçin...

Açıklama

Technical Data
Number of analog inputs 8
Total number of channels (module) 8
Sinyal tipi Termokupl
Düşük gerilimler
Sinyal tipi Evet

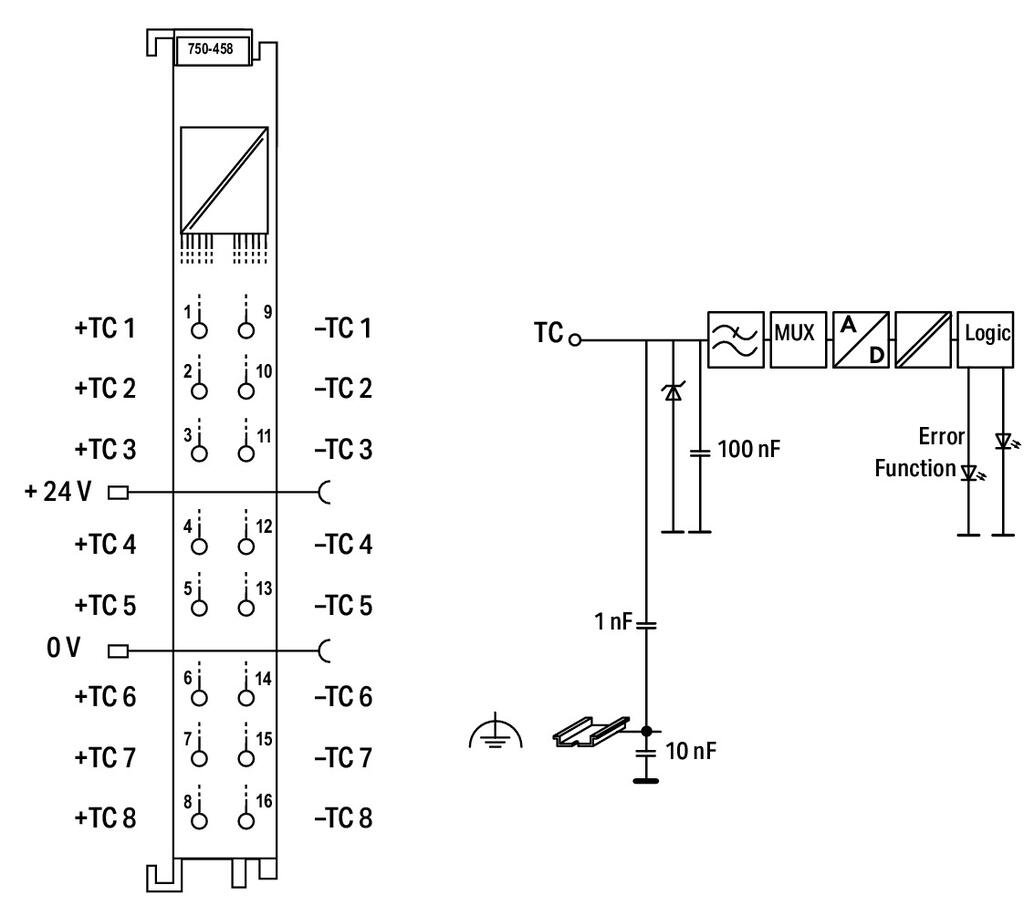

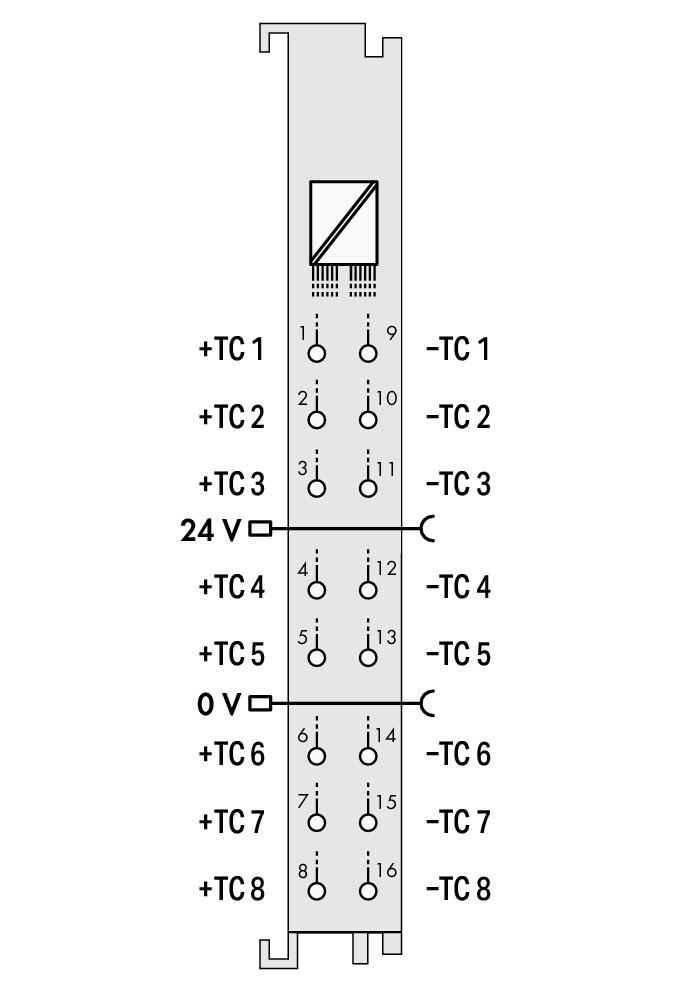

Sensor connection 8 x (2 telli)
Bit genişliği 8 x 16 bit veri; 8 x 8 bit kontrol/durum (isteğe bağlı)
Çözünürlük 0,1 °C
Çevirme süresi (tip.) 100 ms
Ölçüm hatası (25°C) Soğuk bağlantı telafisi olmadan: ≤ ± 1 K (tip E, N, K, T, J, C); ≤ ± 2 K (tip S, R); ≤ ± 3 K (B tipi); Soğuk bağlantı kompanzasyonu ölçüm hatası: ≤ ± 4 K
Temperaturfehler max. vom Messbereichsendwert 0,05 %/K
Sensör tipleri Termokupl K; Yapılandırılabilir: J, B, E, N, R, S, T, U, C; Voltaj sensörü: ± 30 mV, ± 60 mV, ± 120 mV, ± 240 mV
Sıcaklık aralığı Sensöre özgü
Soğuk bağlantı(cold junction) kompanzasyonu harici ve dahili
Configuration options WAGO-I/O- CHECK

CODESYS Kütüphanesi

e!
COCKPIT
System supply voltage 5 VDC; veri kişileri aracılığıyla
Current consumption, system supply (5 V) 100 mA
Field supply voltage 24 VDC (-25 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim)
İzolasyon 500 V sistem/saha

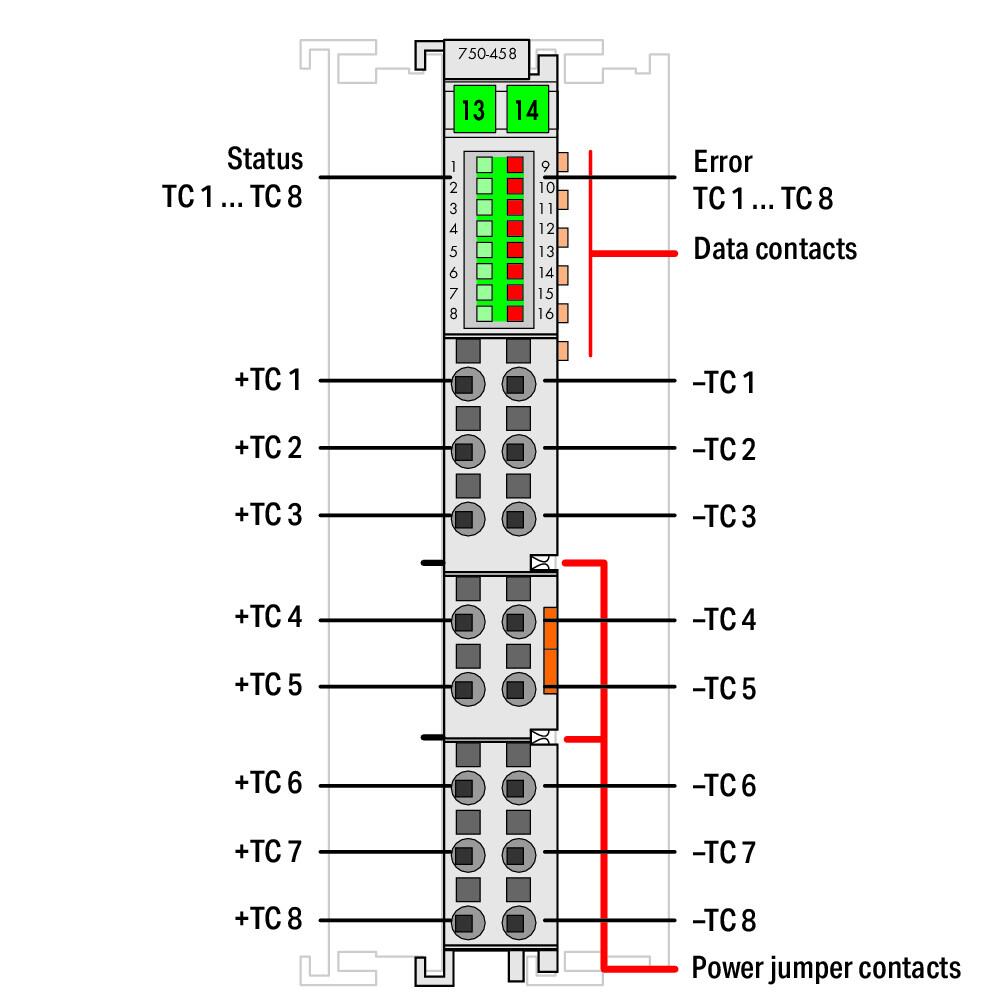

Indicators LED (1-8) green: Status TC 1 … TC 8; LED (9-16) red: Error TC 1 … TC 8
Number of incoming power jumper contacts 2
Number of outgoing power jumper contacts 2
Bağlantı verisi
Connection technology: In-/Outputs 16 x İtmeli CAGE CLAMP ®
Connection type (1) Girişler / Çıkışlar
Tek damarlı boylar 0,08 … 1,5 mm² / 28 … 16 AWG
İnce bükümlü kablolar 0,25 … 1,5 mm² / 22 … 16 AWG
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inches
Geometrical Data
Width 12 mm / 0.472 inches
Height 100 mm / 3.937 inches
Depth 69 mm / 2.717 inches
Depth 61,8 mm / 2.433 inches
Mekanik Veri
Montaj tipi DIN-35 ray
Material Data
Gövde malzemesi Polikarbonat, poliamid 6.6
Yangın yükü 0,851 MJ
Ağırlık 63 g
Uygunluk işareti CE
Environmental Requirements
Surrounding air (operating) temperature 0 … +55 °C
Surrounding air (storage) temperature -25 … +85 °C
Koruma sınıfı IP20
Kirlilik derecesi (5) IEC 61131-2'ye göre 2
Çalışma yüksekliği 0 … 2000 m
Montaj pozisyonu yatay (ayakta / yatarken); dikey
Nısbi nem (yoğuşmasız) 95 %
Titreşime dayanıklı IEC 60068-2-6 uyarınca 4g
Darbe direnci IEC 60068-2-27 'e göre 15g
EMC immunity to interference EN 61000-6-1; EN 61000-6-2' göre
EMU: 1 - enterferans emisyonu EN 61000-6-3' göre
Kirletici maddelere maruziyet IEC 60068-2-42 ve IEC 60068-2-43 uyarınca
Permissible H 2 S contaminant concentration at a relative humidity 75 % 10 ppm
Permissible SO 2 contaminant concentration at a relative humidity 75 % 25 ppm
Ticari Veri
eCl@ss 10.0 27-24-26-01
eCl@ss 10.0 27-24-26-01
ETIM 8.0 EC001596
ETIM 8.0 EC001596
Recupel Type
Pack. unit 1 Adet
SAP'den ambalaj tipi box
SAP tesis 01'den menşei DE
GTIN 4055143350372
SAP tesis 01'den gümrük tarifesi no. 85389099990
Environmental Product Compliance
CAS-No. 12060-00-3
12626-81-2
1303-86-2
1317-36-8
7439-92-1
REACH Candidate List Substance Diboron trioxide
Lead
Lead monoxide
Lead titanium oxide (PbTiO3)
Lead titanium zirconium oxide (Pb(Ti,Zr)O3)
RoHS Compliance Status Compliant,With Exemption
RoHS Exemption 7(a)
7(c)-I
7(c)-II
