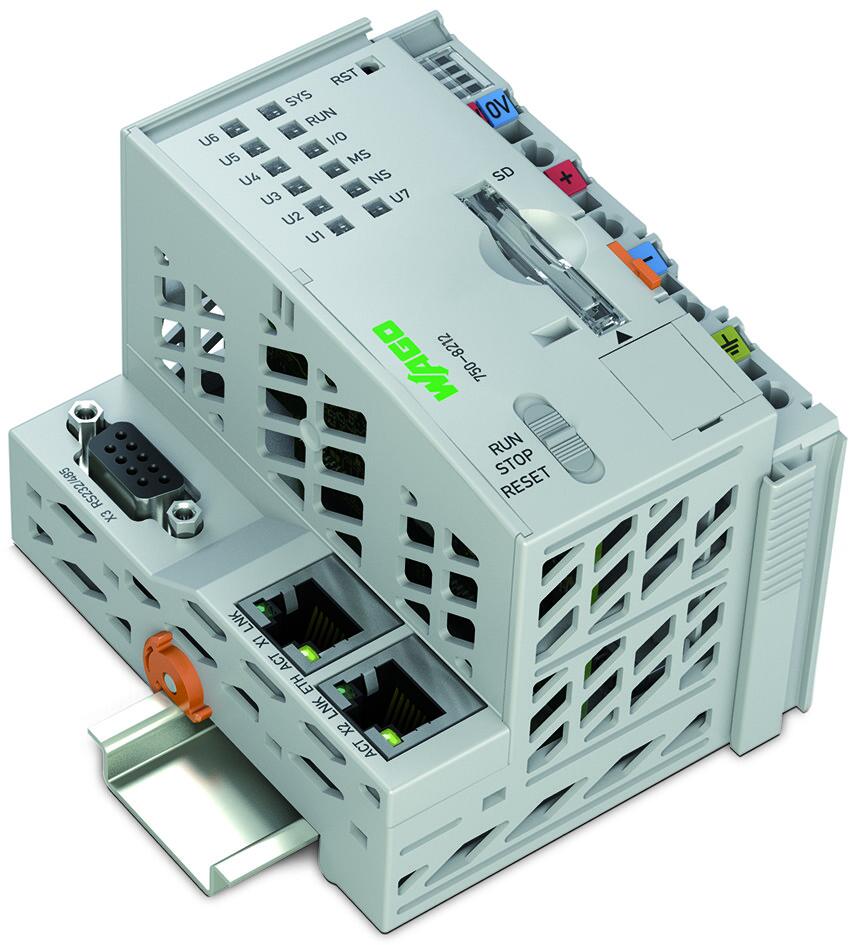

Açıklama
Technical Data
| İletişim | Modbus TCP Master / Slave Modbus (UDP), WagoAppPlcModbus Library Modbus (RTU), WagoAppPlcModbus Library ETHERNET EtherNet/IP TM Adapter (slave) EtherNet/IP TM Scanner EtherCAT® Master OPC UA Server/Client OPC UA Pub/Sub (can be installed later) MQTT Telekontrol protokolleri RS-232 Seri Arabirim RS-485 Seri Arabirim BACnet/IP, requires an additional license |
| Protokoller | DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Telekontrol protokolleri | IEC 60870 IEC 61850 DNP3 IEC 60870-5-101/-103/-104 IEC 61400-25 IEC 61850-7 DNP3 |
| Visualization | Web Visu Web-Visu |
| İşletim sistemi | Gerçek zamanlı Linux (RT-Preempt yamalı) |
| CPU | Cortex A8; 1 GHz |
| Programming languages per IEC 61131-3 | Talimat Listesi (IL) Merdiven Diyagramı (LD) Fonksiyon Blok Şeması (FBD), Sürekli Fonksiyon Şeması (CFC) Continuous Function Chart (CFC) Formatlı Metin (ST) Sıralı Fonksiyon Şeması (SFC) |
| Programlama | CODESYS V3.5, Firmware Release 23 or higher e! COCKPIT (based on CODESYS V3) up to Firmware Release 22 WAGO-I/O- PRO V2.3 (based on CODESYS V2.3), up to Firmware Release 22 |
| Configuration options | CODESYS V3 e! COCKPIT WAGO-I/O- CHECK Web Tabanlı Yönetim Kütüphane CODESYS Kütüphanesi |
| Baud rate (communication/fieldbus 1) | 10/100 Mbit/s |
| Baud rate | ETHERNET: 10/100 Mbit/s |
| Transmission medium (communication/fieldbus) | ETHERNET: Bükülmüş Çift S-UTP; 100 Ω; Cat. 5; 100 m maksimum kablo uzunluğu |
| Ana bellek (RAM) | 512 MB |
| Dahili bellek (flaş) | 4096 MB |
| Hardware non-volatile memory | 128 kbyte |
| Program memory | CODESYS V2: 16 MB; CODESYS V3: 32 MB |
| Data memory | CODESYS V2: 64 MB; CODESYS V3: 128 MB |
| Software non-volatile memory | 128 kbyte |
| Software non-volatile memory | 128, kbyte |
| Hafıza kartı tipi | 32 GB'a kadar SD ve SDHC (Garanti edilen tüm özellikler yalnızca WAGO bellek kartıyla bağlantılı olarak geçerlidir.) |
| Memory card slot | İtme-itme mekanizması; Kapak kapağı (mühürlenebilir) |
| I/O modülü sayısı (düğüm başına) | 250 |
| Number of I/O modules without bus extension max. | 64 |
| Input and output process image (internal) max. | 1000 words/1000 words |
| Input and output process image (Fieldbus) max. | CODESYS V2: 1000 words/1000 words; CODESYS V3: 32000 words/32000 words |
| Indicators | LED (SYS, RUN, I / O, U1… U7) kırmızı / yeşil / turuncu: Sistem durumu, program, yerel veri yolu, kullanıcı tarafından programlanabilir durum (CODESYS kitaplığı aracılığıyla kullanılabilir); LED (A, B) yeşil: Sistem güç kaynağının durumu, sahada temin edilir |
| System supply voltage | 24 VDC (-25 … +30 %); takılabilir konektör aracılığıyla (CAGE CLAMP®bağ) |
| Anma yükünde giriş akımı tip. (24 V) | 550 mA |
| Total current for system supply | 1.700 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç atlama teli kontakları aracılığıyla |
| Current carrying capacity of the power jumper contacts | 10 A |
| Number of outgoing power jumper contacts | 3 |
| İzolasyon | 500 V sistem/saha |
Bağlantı verisi

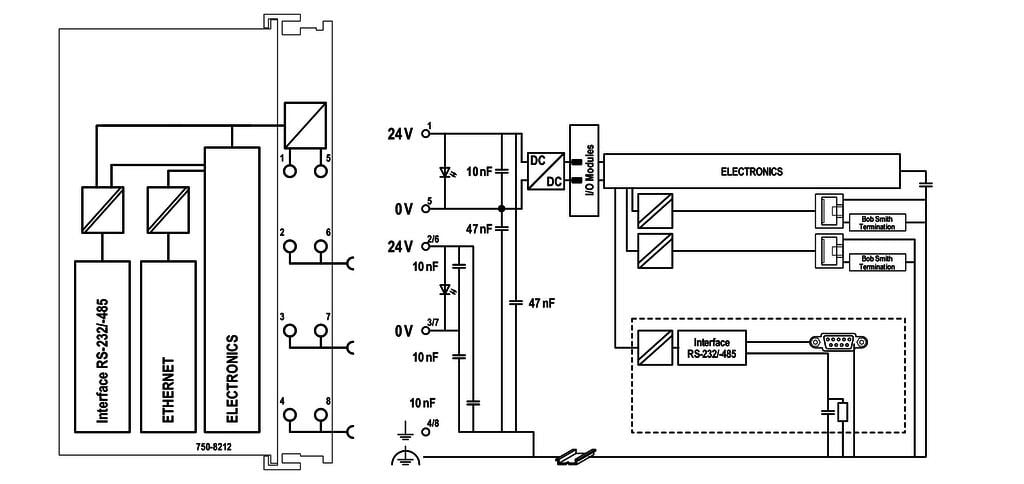

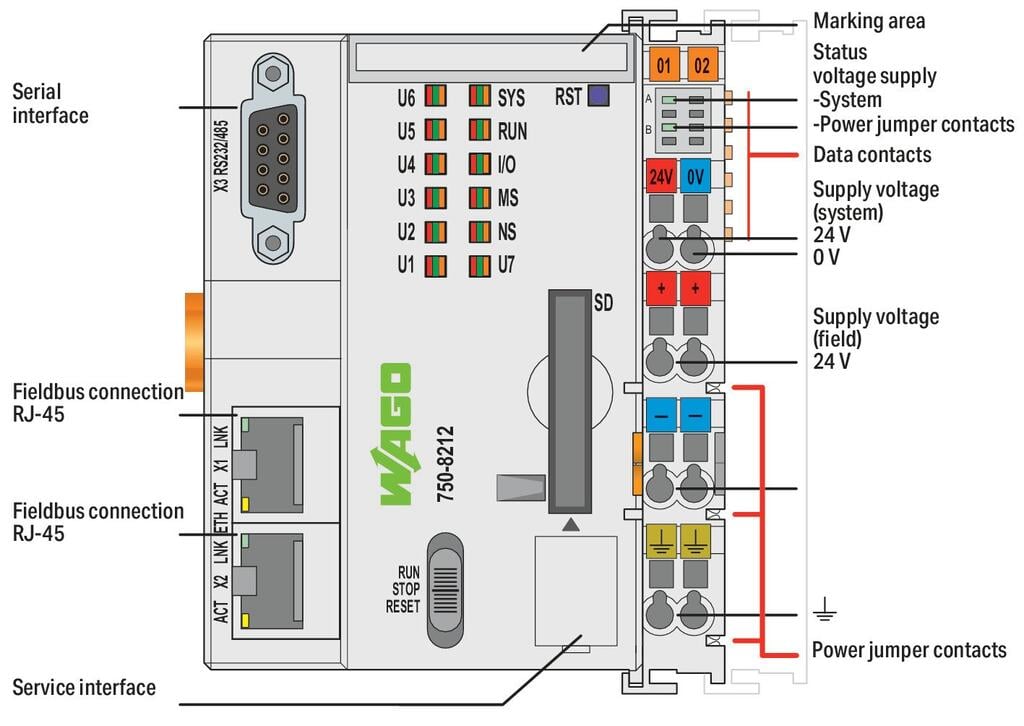

| Connection technology: communication/fieldbus | Modbus (TCP, UDP): 2 x RJ-45; Modbus® RTU: 1 x D-sub 9 soket; RS-232 Seri Arabirim: 1 x D-sub 9 soket; RS-485 Seri Arabirim: 1 x D-sub 9 soket; Telekontrol protokolü IEC 60870-5-101 / -103: 1 x D-sub 9 soket; Telekontrol protokolü IEC 60870-5-104: 1 x RJ-45; Telekontrol protokolü IEC 61850: 1 x RJ-45; Telekontrol protokolü DNP3: 1 x RJ-45 veya D-sub 9 soketi |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: field supply | 6 x CAGE CLAMP® |
| Connection type (1) | Sistem/saha beslemesi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Connection technology: Device configuration | 1 x Erkek uçlu bağlayıcı; 4 kutuplu |
Geometrical Data
| Width | 78,6 mm / 3.094 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 71,9 mm / 2.831 inches |
| Depth | 64,7 mm / 2.547 inches |
Mekanik Veri
| Ağırlık | 220,6 g |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … +60 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.) |
| Nısbi nem (yoğuşmasız) | 95 % |
| Relative humidity | Sınıf 3K6/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma, -20 ila +60 C sıcaklık aralığını hesaba katar (rüzgar kaynaklı yağış, su ve buz oluşumu hariç) |
| Montaj pozisyonu | herhangi |
| Montaj tipi | DIN-35 ray DIN 35 ray |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Yangın yükü | 2,549 MJ |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 10.0 | 27-24-26-07 |
| ETIM 8.0 | EC000236 |
| ETIM 8.0 | EC000236 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143765039 |
| SAP tesis 01'den gümrük tarifesi no. | 85371091990 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1314-23-4 1317-36-8 693-98-1 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol 2-methylimidazole Diboron trioxide Lead Lead monoxide Perfluorobutane sulfonic acid (PFBS) and its salts Zirconium Oxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
