Açıklama
Notes
| Note | WAGO BACnet Konfigürasyon Aracı www.wago.com adresinden ücretsiz olarak indirilebilir. |
Technical Data
| İletişim | BACnet/IP Modbus (TCP, UDP) |
| Protokoller | HTTP(S) BootP DHCP DNS SNTP FTP(S) SNMP |
| Visualization | Web Visu |
| CPU | 32 bit |
| Programming languages per IEC 61131-3 | Talimat Listesi (IL) Merdiven Diyagramı (LD) Fonksiyon Blok Şeması (FBD), Sürekli Fonksiyon Şeması (CFC) Continuous Function Chart (CFC) Formatlı Metin (ST) Sıralı Fonksiyon Şeması (SFC) |
| Programlama | WAGO-I/O-PRO V2.3 (CODESYS V2.3 tabanlı) |
| Configuration options | WAGO-I/O- CHECK BACnet Konfigürasyon Aracı Web Tabanlı Yönetim |
| Baud rate (communication/fieldbus 1) | 10/100 Mbit/s |
| Baud rate | 10/100 Mbit/s |
| Transmission medium (communication/fieldbus) | Bükülmüş Çift S-UTP; 100 Ω; Cat. 5; 100 m maksimum kablo uzunluğu |
| İletim performansı | EN 50173'e göre D sınıfı |
| Program memory | 8 MB |
| Data memory | 8 MB |
| Software non-volatile memory | 32 kbyte |
| Hafıza kartı tipi | 32 GB'a kadar SD ve SDHC (Garanti edilen tüm özellikler yalnızca WAGO bellek kartıyla bağlantılı olarak geçerlidir.) |
| Memory card slot | İtme-itme mekanizması; Kapak kapağı (mühürlenebilir) |
| I/O modülü sayısı (düğüm başına) | 250 |
| Number of I/O modules without bus extension max. | 64 |
| Input and output process image (Fieldbus) max. | 1020 words/1020 words |
| Device-specific | BACnet cihaz profili: B-BC (BACnet bina kontrolörü); BACnet revizyonu: 12 |
| Indicators | LED (LINK / ACT) yeşil: 1… 2 bağlantı noktaları aracılığıyla ağ bağlantısı; LED (MS / BT, NS) kırmızı / yeşil: Düğüm / BACnet, ağ durumu; LED (G / Ç, USR) kırmızı / yeşil / turuncu: Yerel veri yolu durumu, kullanıcı tarafından programlanabilir durum; LED (A, B) yeşil: Sistem güç kaynağının durumu, sahada temin edilir |

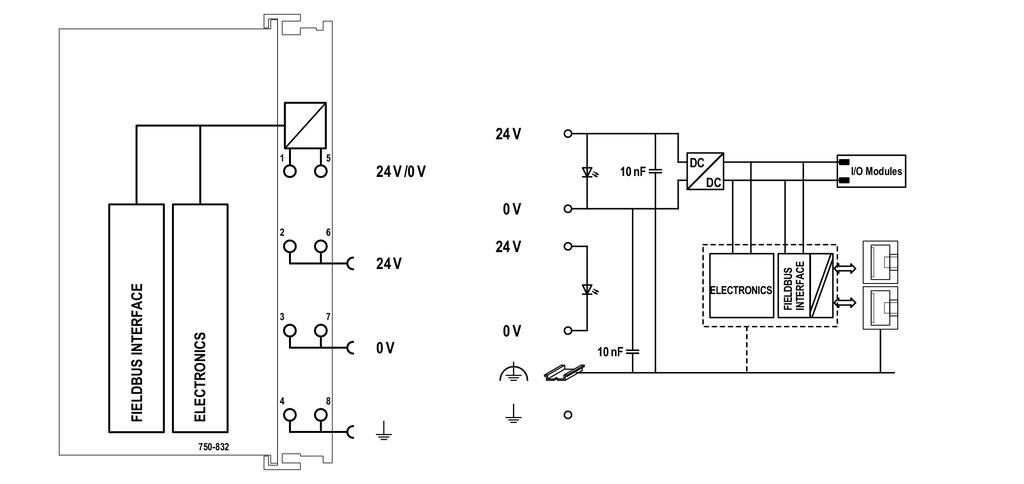

| System supply voltage | 24 VDC (-25 … +30 %); takılabilir konektör aracılığıyla (CAGE CLAMP®bağ) |
| Anma yükünde giriş akımı tip. (24 V) | 500 mA |
| Nominal yükte güç kaynağı verimi (tip.) (24 V) | 90 % |
| Current consumption, system supply (5 V) | 440 mA |
| Total current for system supply | 1.700 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç atlama teli kontakları aracılığıyla |
| Current carrying capacity of the power jumper contacts | 10 A |
| Number of outgoing power jumper contacts | 3 |
| İzolasyon | 500 V sistem/saha |
Bağlantı verisi

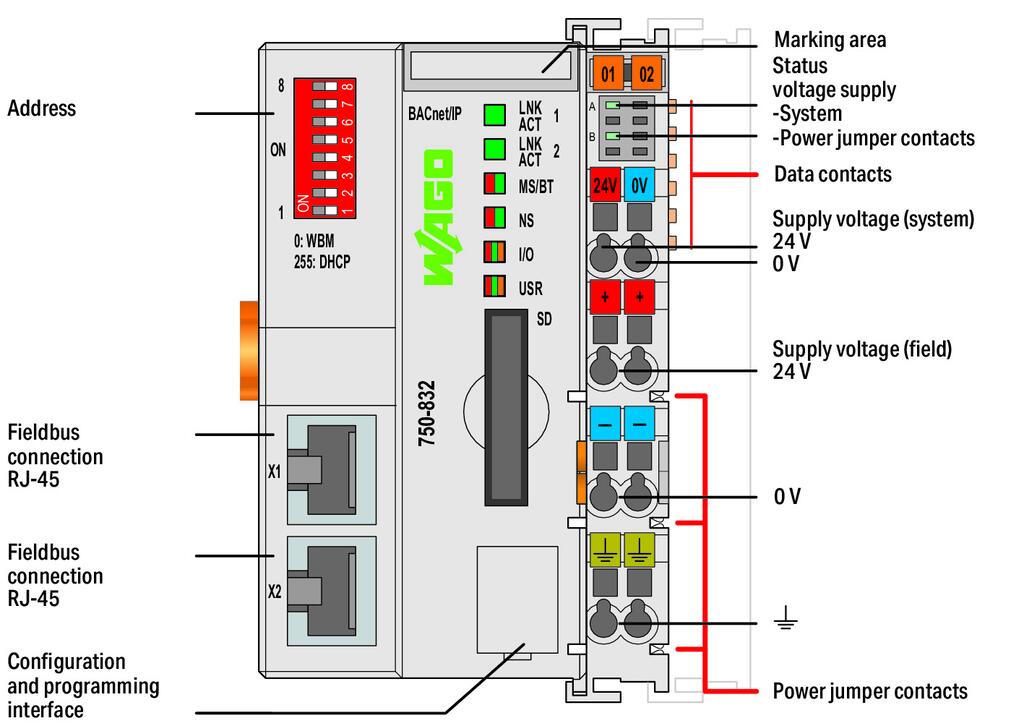

| Connection technology: communication/fieldbus | BACnet/IP: 2 x RJ-45; Modbus (TCP, UDP): 2 x RJ-45 |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: field supply | 6 x CAGE CLAMP® |
| Connection type (1) | Sistem/saha beslemesi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Connection technology: Device configuration | 1 x Erkek uçlu bağlayıcı; 4 kutuplu |
Geometrical Data
| Width | 61,5 mm / 2.421 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 71,9 mm / 2.831 inches |
| Depth | 64,7 mm / 2.547 inches |
Mekanik Veri
| Ağırlık | 151,8 g |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.) |
| Nısbi nem (yoğuşmasız) | 95 % |
| Montaj pozisyonu | herhangi |
| Montaj tipi | DIN-35 ray DIN 35 ray |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-3' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Yangın yükü | 2,484 MJ |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| ETIM 8.0 | EC000236 |
| ETIM 8.0 | EC000236 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143888561 |
| SAP tesis 01'den gümrük tarifesi no. | 85371091990 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1314-23-4 1317-36-8 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol Diboron trioxide Lead Lead monoxide Zirconium Oxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
