753-430

753-430

8 kanallı dijital giriş; 24 VDC; 3 ms

Ürün Kodu : 753-430 Kategori : , Marka:
Liste Fiyatı:

Resmi Distribütör

Size özel avantajlı fiyatlarımız ve kampanyalı fiyatlarımız için bizimle iletişime geçin...

Açıklama

Notes
Note

Takılabilir konektörler ve kodlama pinleri (753 Serisi) dahil değildir.

Technical Data
Number of digital inputs 8
Total number of channels (module) 8
Sinyal tipi Digital
Gerilim
Sinyal tipi 24 VDC
Sensor connection 8 x (1 telli)
Input characteristic Yükselen kenar anahtarlama
Input filter (digital) 3 ms
Input current per channel for signal (1) typ. 2,8 mA
Sinyal gerilimi (0) −3 … +5 VDC
Sinyal gerilimi (1) 15 … 30 VDC
Input data width (internal) max. 8 Bit
System supply voltage 5 VDC; veri kişileri aracılığıyla
Current consumption, system supply (5 V) 17 mA
Field supply voltage 24 VDC (-25 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim)
İzolasyon 500 V sistem/saha

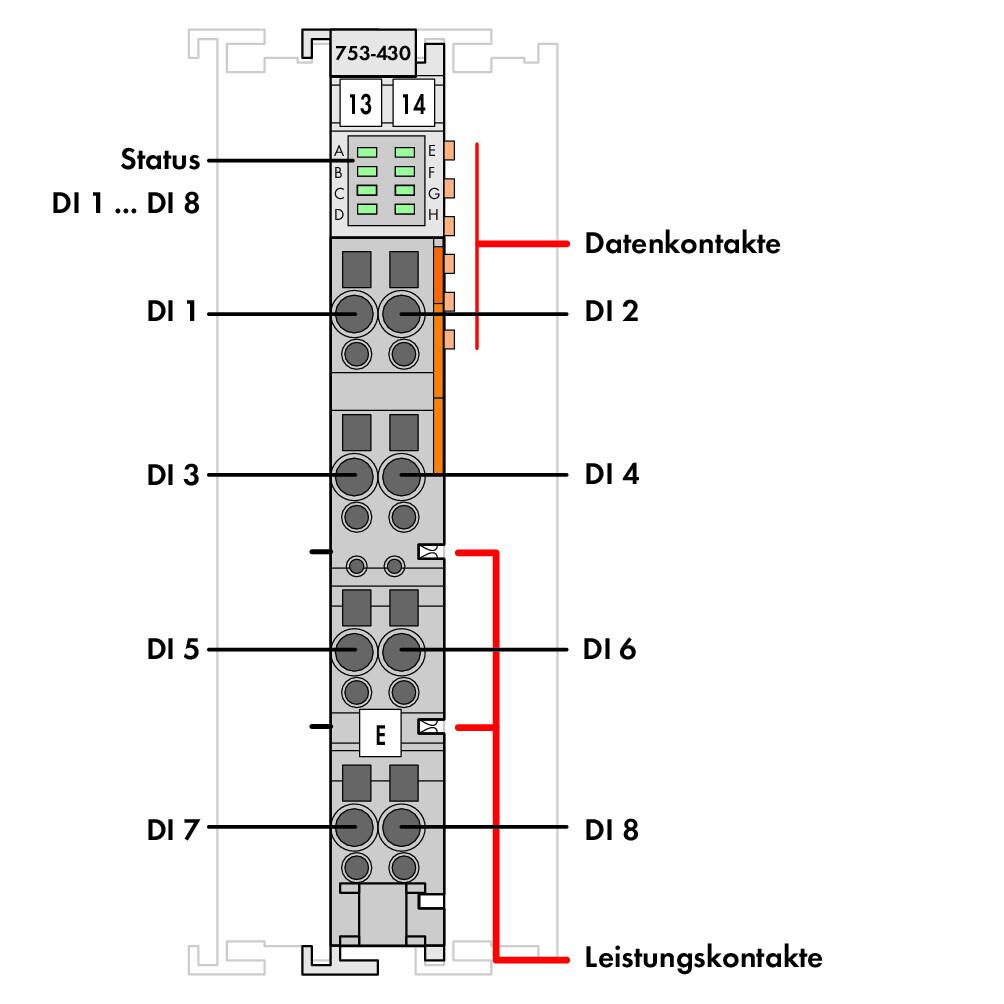

Indicators LED (A-D) yeşil: Durum DI 1, DI 3, DI 5, DI 7; LED (E-H) yeşil: Durum DI 2, DI 4, DI 6, DI 8
Number of incoming power jumper contacts 2
Number of outgoing power jumper contacts 2
Current carrying capacity of the power jumper contacts 10 A
Bağlantı verisi
Connection technology: In-/Outputs 8 x CAGE CLAMP®
Connection type (1) Girişler / Çıkışlar
Tek damarlı boylar 0,08 … 2,5 mm² / 28 … 14 AWG
İnce bükümlü kablolar 0,08 … 2,5 mm² / 28 … 14 AWG
Sıyırma uzunluğu 9 … 10 mm / 0.35 … 0.39 inches
Geometrical Data
Width 12 mm / 0.472 inches
Height 100 mm / 3.937 inches
Depth 69 mm / 2.717 inches
Depth 61,8 mm / 2.433 inches
Mekanik Veri
Montaj tipi DIN-35 ray
Tak-çıkar konnektör Evet
Material Data
Renk açık gri
Gövde malzemesi Polikarbonat, poliamid 6.6
Yangın yükü 1,056 MJ
Ağırlık 38,5 g
Uygunluk işareti CE
Environmental Requirements
Surrounding air (operating) temperature 0 … +55 °C
Surrounding air (storage) temperature -25 … +85 °C
Koruma sınıfı IP20
Kirlilik derecesi (5) IEC 61131-2'ye göre 2
Çalışma yüksekliği 0 … 2000 m
Montaj pozisyonu yatay (ayakta / yatarken); dikey
Nısbi nem (yoğuşmasız) 95 %
Titreşime dayanıklı IEC 60068-2-6 uyarınca 4g
Darbe direnci IEC 60068-2-27 'e göre 15g
EMC immunity to interference EN 61000-6-2 uyarınca, denizcilik uygulamaları
EMU: 1 - enterferans emisyonu EN 61000-6-4 uyarınca, denizcilik uygulamaları
Kirletici maddelere maruziyet IEC 60068-2-42 ve IEC 60068-2-43 uyarınca
Permissible H 2 S contaminant concentration at a relative humidity 75 % 10 ppm
Permissible SO 2 contaminant concentration at a relative humidity 75 % 25 ppm
Ticari Veri
Product Group 15 (I/O System)
eCl@ss 10.0 27-24-26-04
eCl@ss 10.0 27-24-26-04
ETIM 8.0 EC001599
ETIM 8.0 EC001599
Recupel Type
Pack. unit 1 Adet
SAP'den ambalaj tipi box
SAP tesis 01'den menşei DE
GTIN 4045454394431
SAP tesis 01'den gümrük tarifesi no. 85389099990
Environmental Product Compliance
RoHS Compliance Status Compliant,No Exemption
