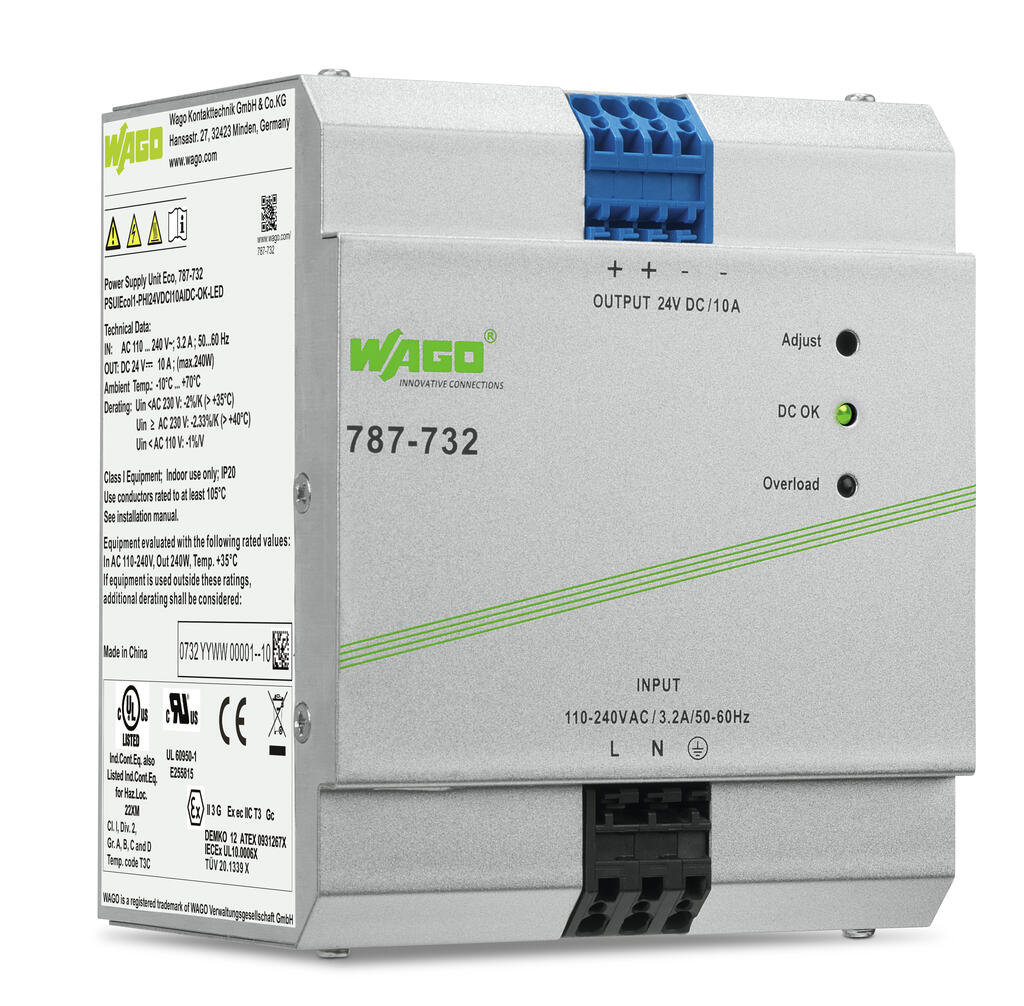

Güç kaynağı; Eco; 1 fazlı; 24 VDC çıkış gerilimi; 10 A çıkış akımı; DC-OK LED; 4,00 mm²

Ürün Kodu : 787-732 Kategori : , Marka:
Liste Fiyatı:

Resmi Distribütör

Size özel avantajlı fiyatlarımız ve kampanyalı fiyatlarımız için bizimle iletişime geçin...

Açıklama

Technical Data
Input
Phases 1
Nominal input voltage U i nom 1 x AC 100 … 240 V
1 x AC 110 … 240 V
Input voltage range 1 x AC 90 … 264 V; DC 90 … 373 V
Nominal mains frequency range 47 … 63 Hz; 0 Hz
Input current I i ≤ 1,5 A (230 VAC); ≤ 3 A ( 115 VAC)
Inrush current ≤ 30 A
Power factor ≥ 0,94  ( 230 VAC); ≥ 0,98  ( 115 VAC)
Power factor correction (PFC) Aktif
Mains failure hold-up time ≥ 20 ms (230 VAC)
Output
Nominal output voltage U o nom DC 24 V (SELV)
Output voltage range DC 22 … 28 V (ayarlanabilir)
Nominal output current I o nom 10 A (24 VDC)
Nominal output power 240 W
Residual ripple ≤ 100 mV (tepe-tepe)
Aşırı yük davranışı Sabit güç (aşırı yük aralığında: 1,15 … 1,4 x Io ); Kısa devre durumunda kapatma ve otomatik yeniden başlatma
Signaling and communication
Göstergeler 1 x LED DC OK (yeşil)
1 x Aşırı Yük LED'i (kırmızı)
Çalışma göstergesi Yeşil LED (24 VDC OK)
Kırmızı LED (aşırı yük)
Verim/Güç Kayıpları
Güç kaybı P V ≤ 37,5 W (230 VAC; nominal yük)
Max. power loss P v max. 53 W (110 VAC / 24 VDC; 11 A)
Efficiency 86 % ( 230 VAC)
Sigorta Koruması
Dahili sigorta F 5 A / 250 VAC
External fuse (required) DC giriş voltajı için harici bir DC sigorta gereklidir.
Harici sigorta Devre kesici: 10 A, 16 A; Açma karakteristiği: B veya C
Circuit breakers 10 A, 16 A, characteristic: B or C
Safety and protection
Insulation voltage (SEC-GND) DC 0,7 kV
Koruma sınıfı I
Koruma sınıfı IP20; per EN 60529
Aşırı gerilim kategorisi II
Kirlilik derecesi 2
Transient protection, primary Varistör
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Series connection Evet
MTBF 480,000 h (IEC 61709'e göre)
Bağlantı verisi
Connection type (1) giriş/çıkış
Bağlantı teknolojisi CAGE CLAMP®
WAGO terminal WAGO 745 Serisi
Tek damarlı boylar 0,08 … 4 mm² / 28 … 12 AWG
İnce bükümlü kablolar 0,08 … 4 mm² / 28 … 12 AWG
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inches
Not (iletken kesiti) 12 AWG: THHN, THWN
Geometrical Data
Width 110 mm / 4.331 inches
Height 92 mm / 3.622 inches
Depth 136 mm / 5.354 inches
Mekanik Veri
Montaj DIN-35 ray
Material Data
Yangın yükü 10,1 MJ
Ağırlık 1200 g
Environmental Requirements
Surrounding air (operating) temperature -10 … +70 °C
Surrounding air (storage) temperature -25 … +85 °C
Relative humidity ≤ 95% (yoğunlaşmaya izin verilmez)
Kapasite düşüşü -%2,33 / K (230V AC'de >+40 °C)
İklim kategorisi 3K3 (EN 60721'e göre)
Standartlar ve Spesifikasyonlar
Uygunluk işareti CE
Standartlar/spesifikasyonlar EN 62368-1
EN 61204-3
cURus 60950-1
cULus 508
ANSI/ISA 12.12.01 (Class I Div. 2)
ATEX
IEC Ex
SEMI F47
Ticari Veri
Product Group 6 (INTERFACE ELECTRONIC)
eCl@ss 10.0 27-04-07-01
eCl@ss 10.0 27-04-07-01
ETIM 8.0 EC002540
ETIM 8.0 EC002540
Recupel Type
Pack. unit 1 Adet
SAP'den ambalaj tipi box
SAP tesis 01'den menşei CN
GTIN 4045454908140
SAP tesis 01'den gümrük tarifesi no. 85044083900
Environmental Product Compliance
RoHS Compliance Status Compliant,No Exemption
SCIP notification number (Bulgaria) b5b34780-c0ef-484a-854d-ba54299bc271
SCIP notification number (Czech Republic) 7739d817-9f87-4c79-add7-5f7cb472e792
