Açıklama
Technical Data
| Switchingmodus | Mağaza ve ileri; engellemeyen |
| Number of 100Base-TX ports | 8 |
| Number of 1000Base SX/LX ports | 2 |
| Communication standards | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x Akış Kontrolü IEEE 802.1d Kapsayan Ağaç Protokolü (STP) IEEE 802.1w Hızlı Genişleme Ağacı Protokolü (RSTP) IEEE 802.1s Çoklu Genişleme Ağacı Protokolü (MSTP) IEEE 802.1Q VLAN Etiketleme IEEE 802.1p Hizmet Sınıfı IEEE 802.1ab Bağlantı Katmanı Bulma Protokolü (LLDP) PROFINET Uyumluluk Sınıfı B |
| Yedeklilik fonksiyonu | Yedekli DC güç kaynağı; STP; RSTP; MSTP; Yönetici veya istemci olarak medya yedekleme protokolü |
| Configuration options | Sinyal kontağı için DIP anahtarı Web Tabanlı Yönetim Komut satırı arayüzü SNMPv1/v2c/v3 |
| Arıza teşhisi | Sinyal kontağı; Liman durumu; Liman istatistikleri; Liman yükü; Trafik monitörü; SFP bilgileri; sistem günlüğü; SNMP tuzakları; PN teşhisi (döngüsel ve çevrimsiz) |
| MAC tablosu | 16000 Adresler |
| Jumbo Frame Size | 10000, Byte |
| Supply voltage | 12 … 60 VDC |
| Enerji tüketimi maks. | 12 W |
| ESD (contact/air discharge) | 8 KV / 15 KV |
| Baud rate | Bakır kablo: 10/100 Mbit/s |
| Transmission medium (communication/fieldbus) | Bakır kablo: cat. 5e veya üzeri, 100 m maksimum kablo uzunluğu; |
| VLAN'lar | Port tabanlı ve Tag tabanlı (4k VIDs) |

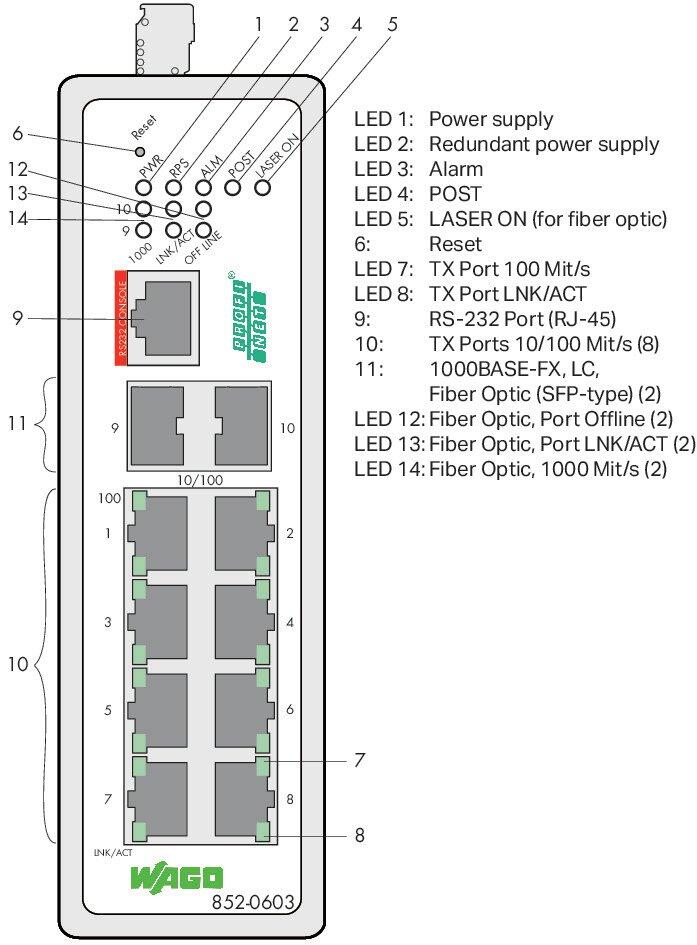

| Indicators | Cihaz: LED (PWR, RPS, POST) yeşil: Güç kaynağı (birincil), yedek güç kaynağı (ikincil), POST işlevi; LED (ALM) kırmızı: Alarm veya PROFINET hatası (etkin PROFINET modunda); LED (LAZER AÇIK) sarı, LED (LNK / ACT, 100) yeşil, LED (OFFLINE) kırmızı: Fiber optik bağlantı noktalarının durumu; bağlantı noktası başına: LED (100, LNK / ACT) yeşil: Durum 100 Mbps, LNK / ACT bağlantı noktaları 1… 8 |
Bağlantı verisi
| Connection technology: communication/fieldbus | Bakır kablo: 8 x RJ-45; Fiber optik: 2 x SFP, LC fiber-optic connectors |
| Anschlusstechnik: Versorgung | 1 x Yerleşik erkek konektör: 231-436 / 001-000; dişi konektör dahil (MCS Konektörler): 2231-106 / 026-000 |
Geometrical Data
| Width | 50 mm / 1.969 inches |
| Height | 162 mm / 6.378 inches |
| Depth | 120 mm / 4.724 inches |
Mekanik Veri
| Ağırlık | 885 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +80 °C |
| Koruma sınıfı | IP30 |
| Nısbi nem (yoğuşmasız) | 95 % |
| Montaj tipi | DIN-35 ray |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 uyarınca |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
| Yangın yükü | 0,302 MJ |
Ticari Veri
| ETIM 8.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | TW |
| GTIN | 4055143908030 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
