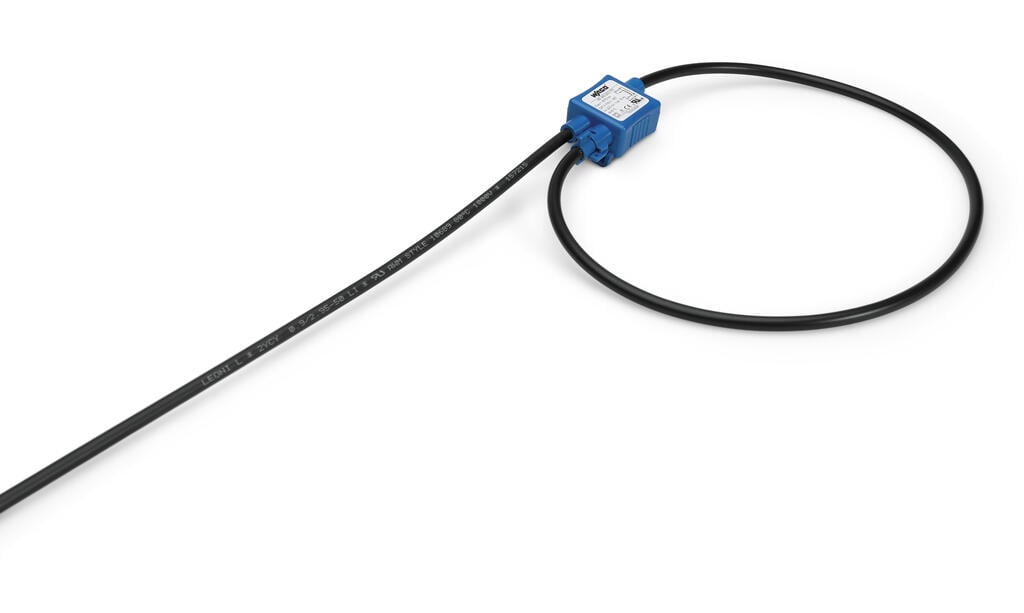

Açıklama
Notes
| Note | Birincil anma akımının teknik özellikleri, WAGO Modülleri (857-552 ve 750-495 / 000-002) ile bir kombinasyona ilişkindir. Rogowski teknolojisi, bobinlerin 10.000 A'ya kadar geniş bir birincil akım aralığını doğruluk kaybı olmadan ölçmesine olanak tanır, çünkü doygunluk etkisi yoktur.Bir Rogowski bobini için akım trafolarında temel farklılıklar olduğundan, EN 61869-1, EN 61869-2, EN 61869-6 ve EN 61869-10 standartları için gereksinimler yalnızca kısmen karşılanmıştır. |
Technical Data
Intput – current transformer
| Primary rated current | 1000 A |
| Rated short-time thermal current I th | 50 Hz'de 300kA |
| Rated frequency | 50 … 60 Hz |
| Mutual inductance M | 72,31 nH |
Output
| Sensitivity | 50 Hz'de 22,5 mV/kA |
| Max. output signal | 30 V |
Signal processing
| Max. operating frequency | 350 kHz |
Measurement error
| Accuracy class | 0,5 |
| Translation errors (all positions) | 0.75 % |
| Translation errors (all positions) | Assuming that a primary conductor with a minimum diameter of 15 mm is used that is routed perpendicular to and in contact with the coil. |
Safety and protection
| Anma gerilimi | 1000 VAC rms (Cat. III); 600 VAC rms (Cat. IV) |
| Dielektrik dayanımı | 12,8 kV |
| Koruma sınıfı | IP57 |
Test voltage
| Test voltage | AC 7,4 kV; 50 Hz; 1 min |
Bağlantı verisi

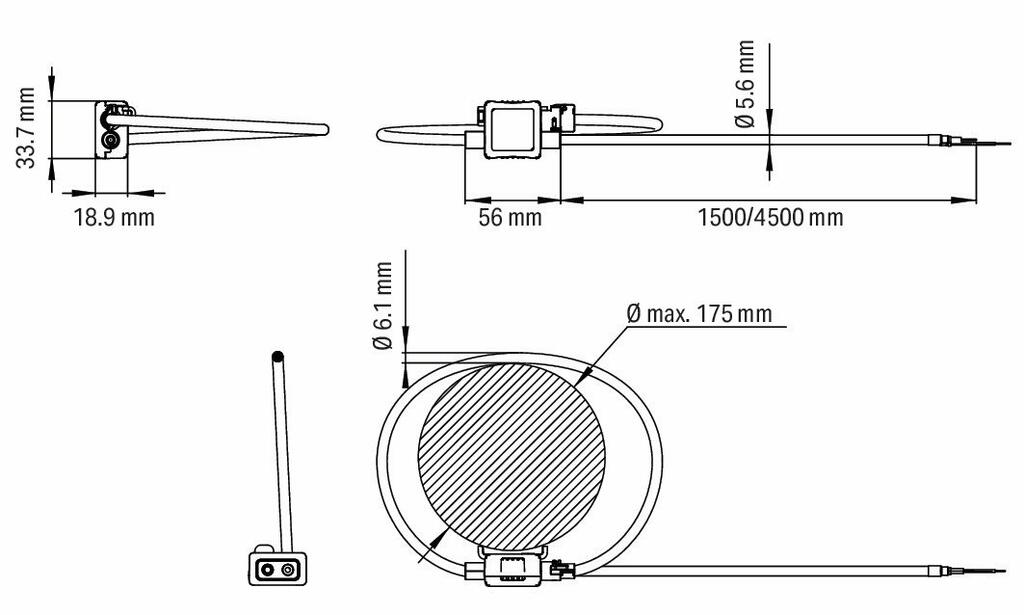

| Ölçüm iletkeni için geçiş | Ø 175 mm |
Geometrical Data
| Cable length | 1,5 m |
Mekanik Veri
| Montaj | Bölünmüş çekirdekli akım trafosu (askıda) |
Material Data
| Ağırlık | 130 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +80 °C |
| Surrounding air (storage) temperature | -40 … +80 °C |
| Relative humidity | ≤ 90% (yoğunlaşmasız) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61010-1 EN 61010-2-32 EN 61869-1 EN 61869-2 EN 61869-6 EN 61869-10 UL 61010-1 |
Ticari Veri
| eCl@ss 10.0 | 27-21-09-02 |
| eCl@ss 10.0 | 27-21-09-02 |
| ETIM 8.0 | EC002048 |
| ETIM 8.0 | EC002048 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | bag |
| SAP tesis 01'den menşei | BG |
| GTIN | 4055143419192 |
| SAP tesis 01'den gümrük tarifesi no. | 90303370000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
