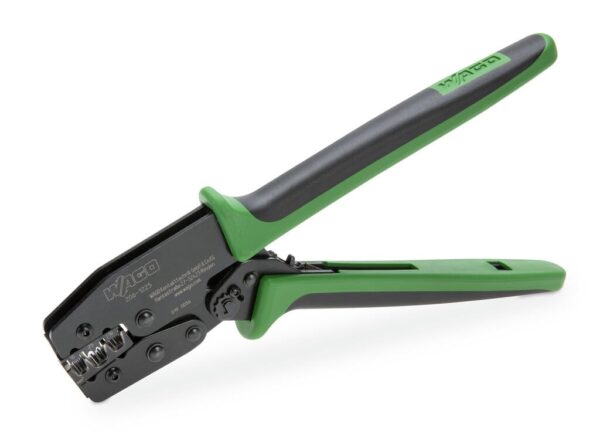

206-1225

Uygulama Notları

• Daha yüksek iletken tutma için iyileştirilmiş sıkma
• Sıkma her iki taraftan da yapılabilir (sol veya sağ elini kullanan kullanıcılar için).
• Dahili cırcır mekanizması gaz sızdırmaz sıkma bağlantısı sağlar.
• Sıkma işlemi bittikten sonra sıkma pensleri otomatik olarak açılır.
• Ergonomik tasarımlı tutamaklar.

Daha yüksek iletken tutma için iyileştirilmiş sıkma. Kablo ve yüksük her iki taraftan da takılabilir (sağ veya sol elini kullananlar için). Dahili cırcır mekanizması gaz sızdırmaz sıkma bağlantısı sağlar. Sıkma işlemi bittikten sonra sıkma pensleri otomatik olarak açılır. Ergonomik tasarımlı tutamaklar.

"Gaz geçirmez" bağlantı nedir?

Gaz sızdırmaz bir bağlantıda, iletken ve yüksük sıkıştırılarak tüm boşluklar ortadan kaldırılır. Normal atmosferik koşullar altında, ne sıvı ne de gazlı ortam kıvrımlı bağlantıya giremez.

Kıvrımlı tek iletkenler arasındaki oksidasyon, kıvrımlı bağlantının direncinde herhangi bir artış olasılığı neredeyse ortadan kaldırılarak önlenir. Bazı istisnai durumlarda çok küçük, izole edilmiş boşluklar olabilir. Ancak bu durumların bükülü iletken nedeniyle kapalı olduğu düşünülebilir.

Yetersiz sıkma iletkenin bağlantıdan çekerek çıkarılmasına sebep olabilir. Oksidasyon oluşumuna izin veren oyuk, boşluklar da kalır

ve temas direncinde bir artışa.

Yüksek direnç, hem sinyal iletimi (sinyal akışı sönümlenir) hem de güç iletimi için zararlıdır, bu da güç kaybına ve temas ısınmasına (yangın riski) neden olur.

Yerleşik mandallı sıkma aletleri önerilir. ör.WAGO Sıkma Aletleri. Bu aletler, kıvırma işlemi tamamlandıktan sonra otomatik olarak açılır. Yaylı sonlandırma için dört taraftan da yer tasarrufu sağlayan sıkma idealdir.

WAGO ürünleri için belirtilen yüksüklü iletken kesitleri bu sıkma yöntemine dayanmaktadır.
