Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V |
| Input voltage range | 1 x AC 90 … 264 V |
| Nominal mains frequency range | 50 … 60 Hz; 0 Hz |
| Input current I i | ≤ 0,8 A (230 VAC; nominal load); ≤ 1,5 A (100 VAC; nominal yük) |
| Inrush current | ≤ 20 A (1 ms sonra) |
| Power factor correction (PFC) | Aktif |
| Mains failure hold-up time | ≥ 20 ms (230 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 23 … 28 V (ayarlanabilir) |
| Nominal output current I o nom | 5 A (24 VDC) |
| Nominal output power | 120 W |
| Residual ripple | ≤ 75 mV (tepe-tepe) |
| Aşırı yük davranışı | Constant current up to 125 %; shutdown and automatic restart in the event of a short circuit |
Signaling and communication

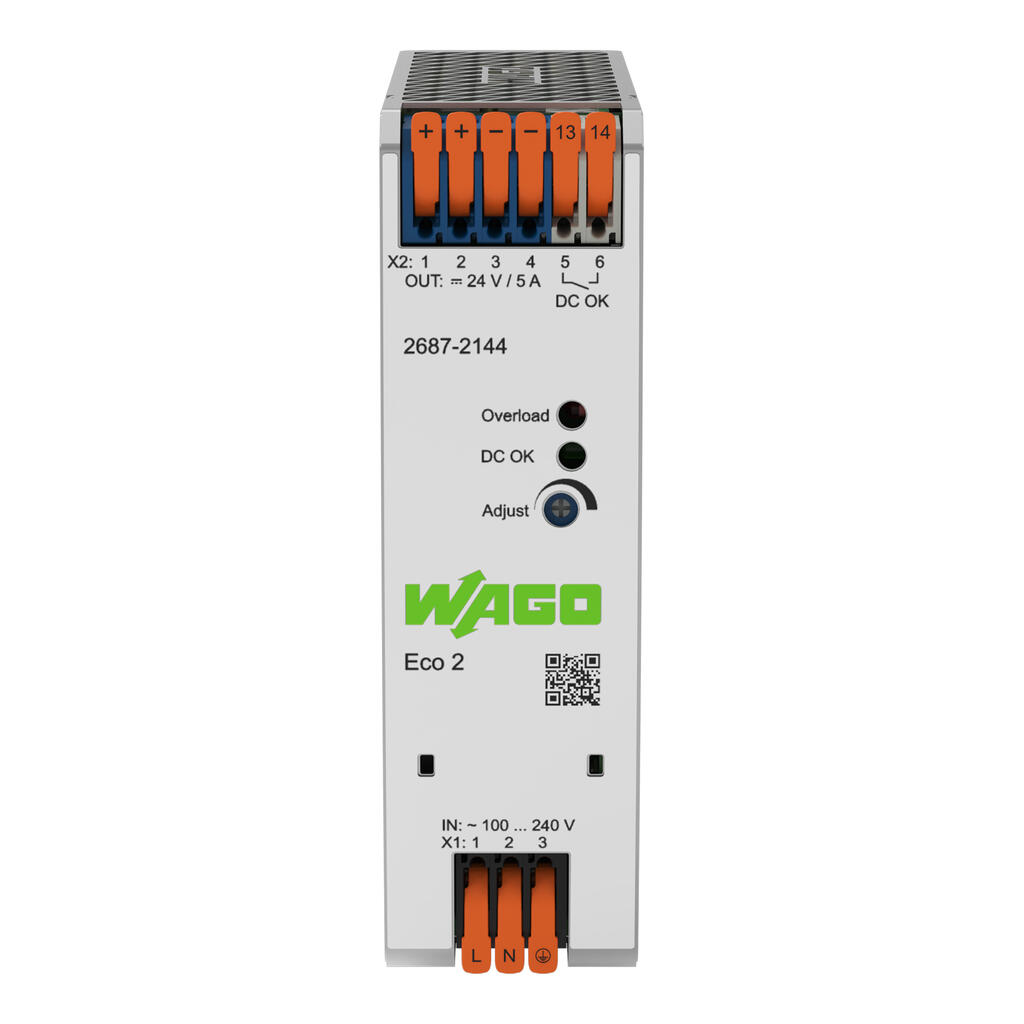

| Göstergeler | Optical status indication (overload) Optical status indication (DC OK) Digital signal output (DO) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 3 W; ≤ 12 W (Nominal yük) |
| Efficiency | 90 % |
Sigorta Koruması
| Dahili sigorta | T 3,15 A / 250 VAC |
| Harici sigorta | 16 A (ABD / Kanada için: 15 A) |
Safety and protection
| Isolation voltage (pri.-sec., AC) | 3.510 V |
| Isolation voltage (pri.-PE, AC) | 2.200 V |
| Insulation voltage (SEC-GND) | DC 0,5 kV |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | III (≤ 2000 m a.s.l.); II (> 2000 m a.s.l.) |
| Kirlilik derecesi | 2 |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Hayır |
| MTBF | 1.000.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | Giriş/çıkış/göstergeler |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,2 … 4 mm² / 24 … 12 AWG |
| İnce bükümlü kablolar | 0,2 … 4 mm² / 24 … 12 AWG |
Geometrical Data
| Width | 38 mm / 1.496 inches |
| Height | 130 mm / 5.118 inches |
| Depth | 130 mm / 5.118 inches |
Mekanik Veri

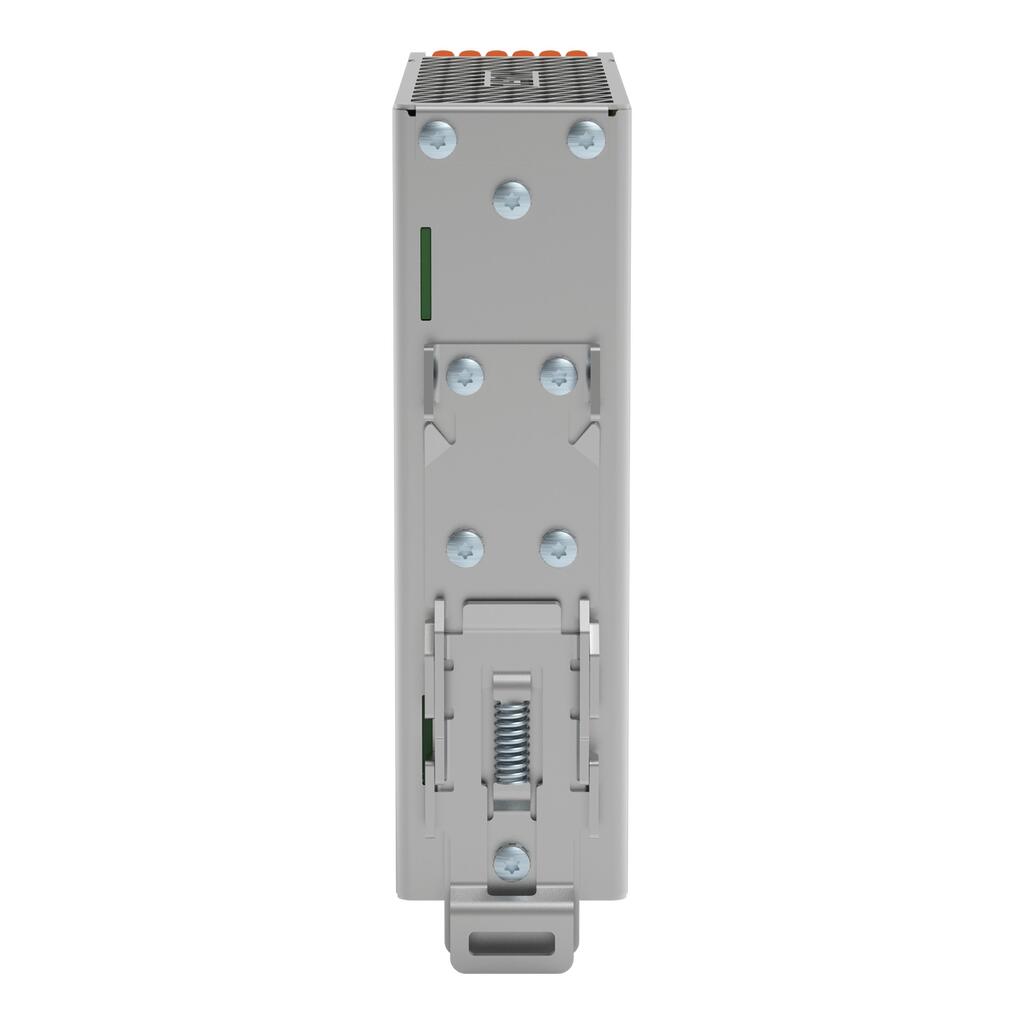

| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 620 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C (-40 °C'de cihaz başlama tip testi yapılmıştır) |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | −2.5 %/K, > 55 °C; −10 %/V, > 24 V |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
| Max. operating altitude | 5000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | SEMI F47 EN 61010-1 EN 61010-2-201 EN 61204-3 UL 61010-1 UL 61010-2-201 |
Ticari Veri
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Pack. unit | 1 Adet |
| SAP tesis 01'den menşei | CN |
| GTIN | 4066966401080 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
