Açıklama
Elektrik Verisi
| Nominal operating voltage | AC 115 V |
| Maximum continuous operating voltage | AC 140 V |
| Rated continuous current | 20 A |
| Nominal discharge current (8/20 µs) per line | 300 A |
| Maks. deşarj akımı (8/20 µs) I maks | 1,2 kA |
| Voltage protection level (8/20 μs) | ≤ AC 360 V |
| Capacitance | ≤ 180 pF |
Bağlantı verisi
| Connections (number) | 2 |
| Bağlantı teknolojisi | CAGE CLAMP® |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |

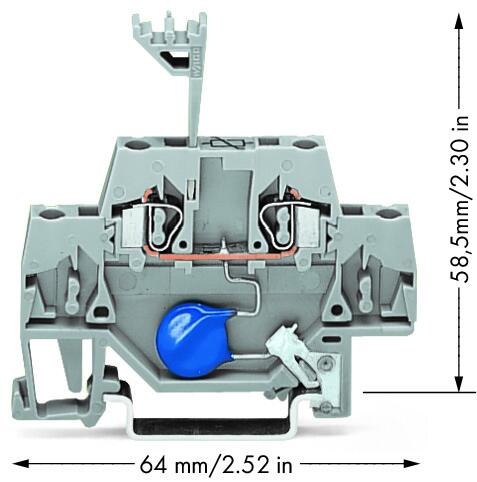

Geometrical Data
| Width | 5 mm / 0.197 inches |
| Height | 58,5 mm / 2.303 inches |
| Depth | 64 mm / 2.52 inches |
Mekanik Veri
| Tasarım | DIN rayına doğrudan bağlantılı |
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Renk | gri |
| Malzeme | Poliamid 66 (PA 66) |
| Malzeme grubu | I |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Yangın yükü | 0,246 MJ |
| Ağırlık | 8,6 g |
Environmental Requirements
| Processing temperature | -35 … +85 °C |
Ticari Veri
| Product Group | 1 (Rail Mounted Terminal Blocks) |
| eCl@ss 10.0 | 27-14-11-27 |
| eCl@ss 10.0 | 27-14-11-27 |
| ETIM 8.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| Pack. unit | 50 (1) Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4017332222389 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
