Açıklama
Notes
| Note | This product is supplied with 24 VDC, which can be commoned using lateral push-in type jumper bars: (6.1) U S + (BR) and (6.2) GND 2 (BR). With this variant, it is necessary to ensure that the maximum permissible total current of 1 A is not exceeded. |

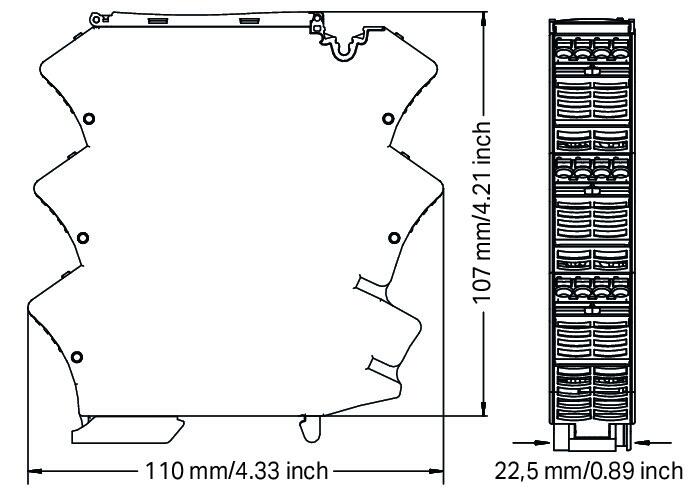

Technical Data
Configuration
| Configuration options | WAGO Arayüz Konfigürasyon Yazılımı WAGO Arayüz Yapılandırma Uygulaması WAGO Yapılandırma Ekranı |

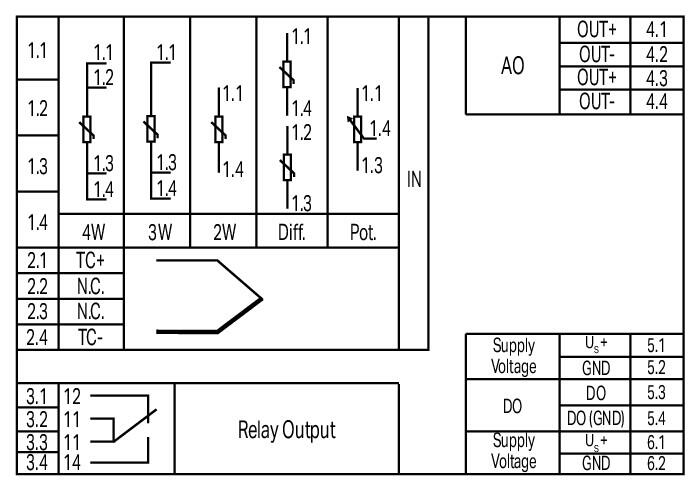

Input
| Input signal type | RTD sensörleri Potansiyometreler Direnç TC sensörleri |
Input – RTD sensors
| Sensor types (RTD) | Pt10 … Pt2000 Genişletilebilir |
| Max. sensor supply current (RTD) | ≤ 0,5 mA |
| Measurement range temperature (RTD) | -200 … 850°C |
| Min. measuring span (RTD) | 50 K |
Input (TC sensors)
| Sensor types (TC) | Tip J Tip K Tip E Tip R Tip N Tip S Tip T Tip B Tip C |
| Measurement range temperature (TC) | -210 … 1200 °C (Tip J); -200 … 1372 °C (Tip K); -200 … 1000 °C (Tip E); 250 … 1768 °C (Tip R); -200 … 1300 °C (Tip N); -50 … 1664 °C (Tip S); -200 … 400 °C (Tip T); 250 … 1820 °C (Tip B); 0 … 2320 °C (Tip C) |
| Min. measuring span (TC) | 100 K |
| Soğuk bağlantı(cold junction) kompanzasyonu | AÇIK/KAPALI (Varsayılan: AÇIK) |
| Cold Junction hatası | 3 K (tip. 2 K ) |
Input (resistors)
| Input range resistance | 0 … 10 kΩ |
| Input range potentiometer | 0 … 10 kΩ |
| Min. measuring span | 50 Ω |
Output
| Output signal type | Akım Gerilim |
| Output signal voltage | ± 12 V |
| Output signal current | ±24 mA |
| Load impedance (output/voltage) | ≥ 2 kΩ |
| Load impedance (output/current) | ≤ 600 Ω |
Çıkış – Dijital:
| Max. switching voltage (DO) | Uygulanan besleme gerilimi : −0.3 V |
| Max. continuous current (DO) | 100 mA (dahili kısıtlama yok) |
| Number of switching tresholds (DO) | 1 veya 2 (ayarlanabilir) |
| Configurable rise/fall delay time (DO) | 0 … 60 s (yazılım aracılığıyla) |
Çıkış – Röle:
| Dielektrik dayanımı, açık kontak (AC, 1 dak) | 1 kV eff |
| Number of changeover/switchover contacts | 1 |
| Max. switching voltage | AC 250 V |
| Dielectric strength open contact (AC, 1 min) | 1 kVrms |
| Number of switching tresholds (relay) | 1 veya 2 (ayarlanabilir) |
| Configurable rise/fall delay time (relay) | 0 … 60 s (yazılım aracılığıyla) |
Signal processing
| Filtre (T 10-90 ) | Hareketli ortalama değer (filtre seviyesi: 30) |
| Step response typ. | 130 ms (2 telli); 700 ms (3 telli); 700 ms (4 telli); 600 ms (Diferansiyel); 500 ms (Potansiyometre); 150 ms (Soğuk bağlantı kompanzasyonu (OFF)); 400 ms (Soğuk bağlantı (ON) kompanzasyonu) |
