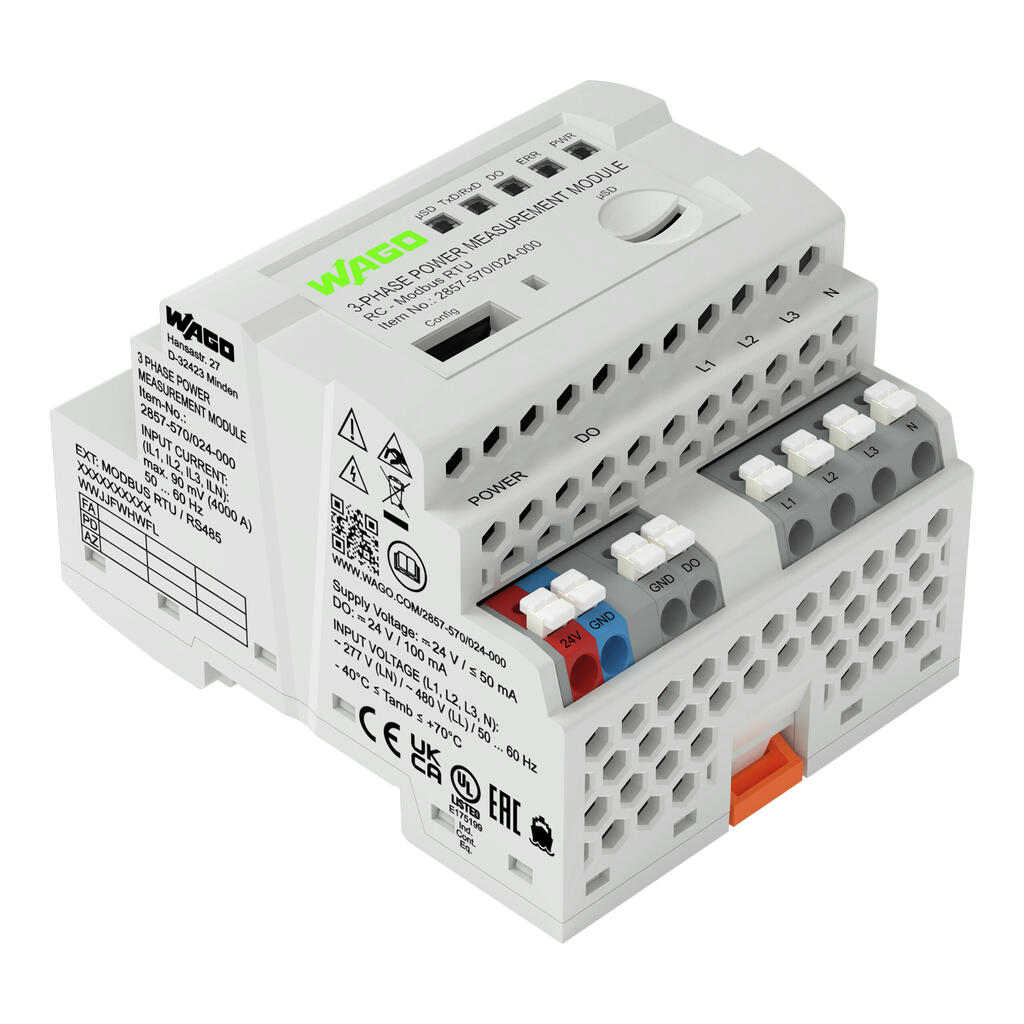

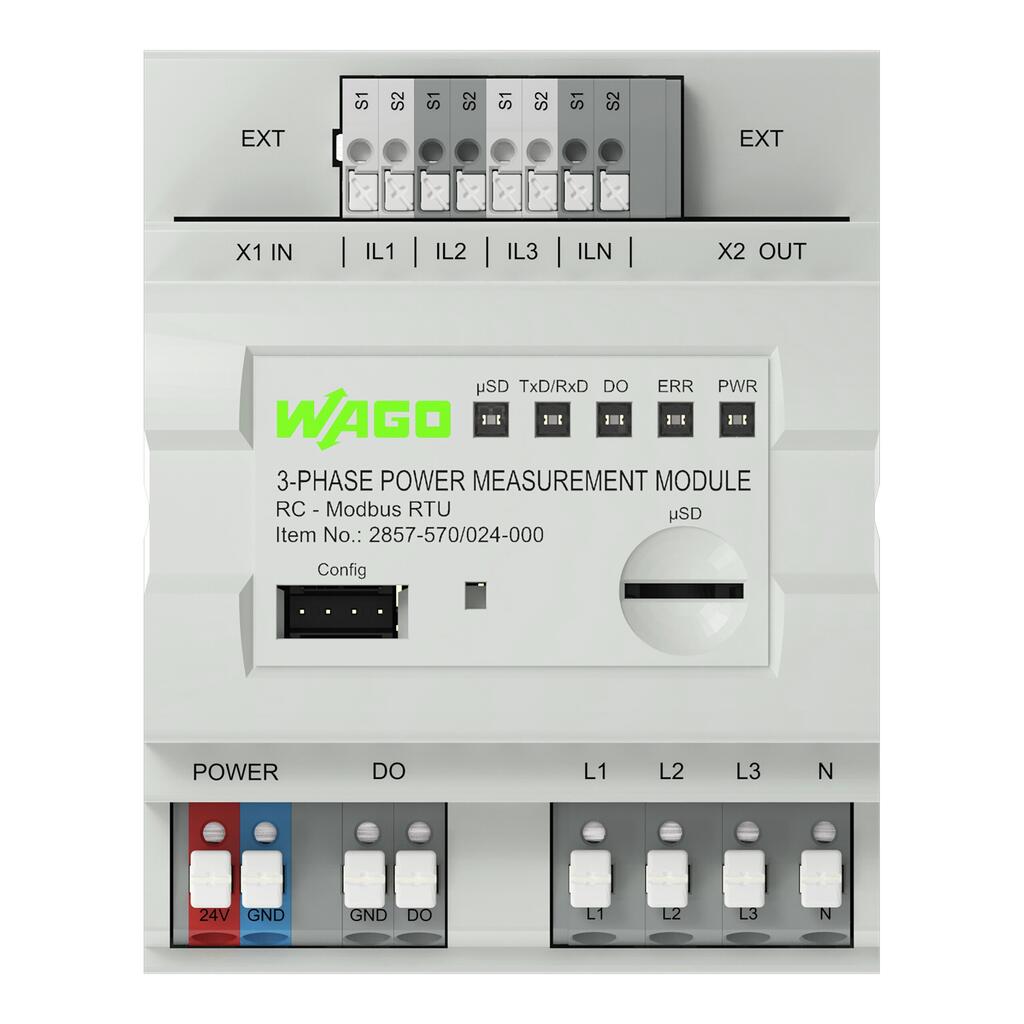

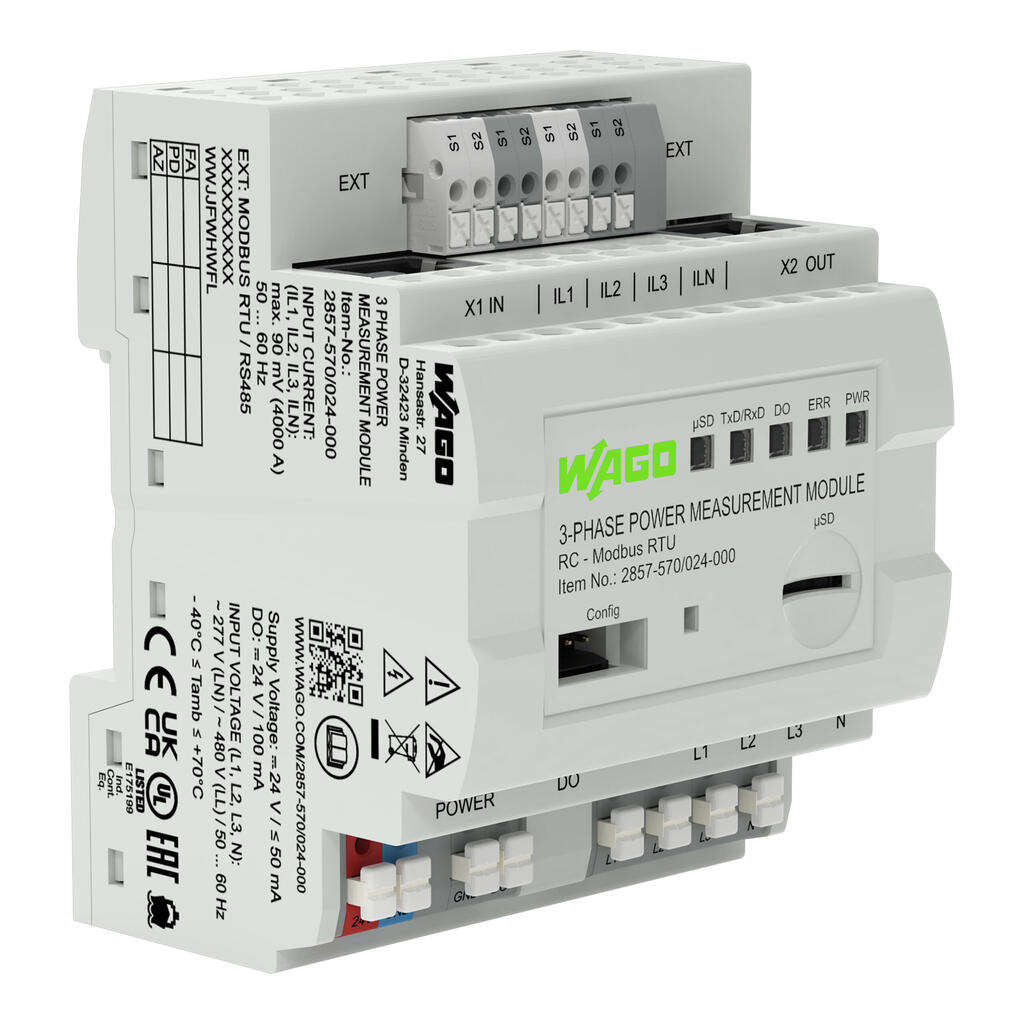

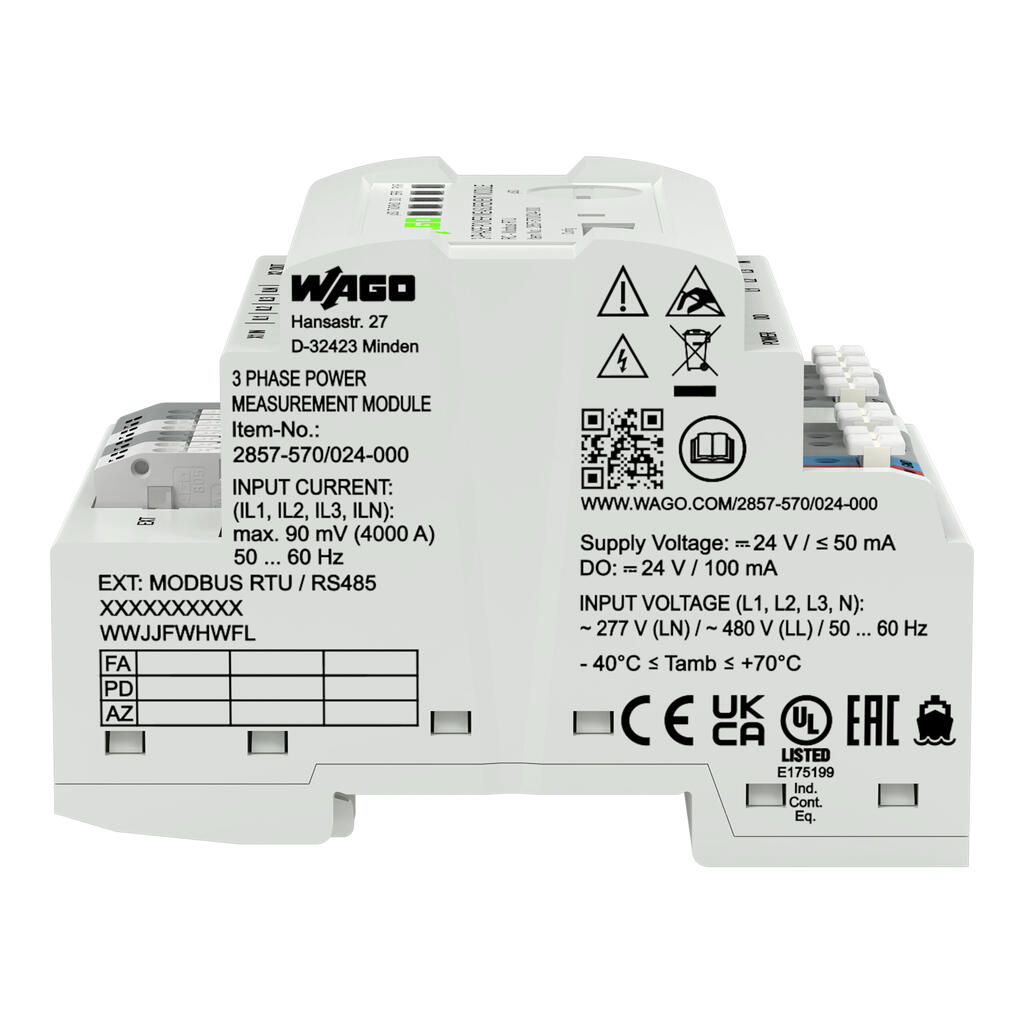

Açıklama
Notes
| Note |
|
Technical Data
Configuration
| Configuration options | WAGO Arayüz Konfigürasyon Yazılımı |
Input
| Input signal type | Gerilim Akım RTD sensörleri |
| Input signal voltage | AC 277 V (U LN ); AC 480 V (U LL ); AC 90 mV (WAGO Rogowski Bobinler RC xxx) |
| Sensitivity | 22.5 mV/kA (WAGO Rogowski Bobinler RC xxx) |
| Measurement range, current | 4 x AC 4000 A (WAGO Rogowski Bobinler RC xxx) () |
| Frequency range | 50 … 60 Hz (Harmonik analizi: 0 … 3.3 kHz) |
Output Modbus
| Adresleme | 32 |
| Addressing | arayüz yapılandırma yazılımı aracılığıyla |
| Konnektör | 2 x RJ-45 (daisy zinciri konfigürasyonu) |
Çıkış – Dijital:
| Max. switching voltage (DO) | Uygulanan besleme gerilimi |
| Max. continuous current (DO) | 100 mA (dahili kısıtlama yok) |
| Configurable functionens (DO) | Eşik değer anahtarı Darbe çıkışı (S0 arayüzü) |
Communication
| İletişim | Modbus® RTU |
| Interface | RS-485 (2-telli) RJ-45 aracılığıyla |
| Adresleme | 32 |
| Addressing | arayüz yapılandırma yazılımı aracılığıyla |
Signal processing
| Ölçme prosedürü | True RMS ölçümü (8 kHz ile ölçülen değer alımı) |
| Calculated measured variables | Hatlar arası voltaj Çıkışlar Enerji kaynaklar Güç faktörleri Şebeke frekansı Harmonik analizi (41. harmoniğe kadar) Toplam Harmonik Bozulma (THD) |
| Max. operating frequency | 15,9 kHz |
| Hafıza kartı tipi | WAGO 758-879/000-3102 (microSD; 2 GB) |
Measurement error
| İletim hatası (tam skala) | Akım ve gerilim için ≤ % 0,5 (tam ölçek değerinin) |
Power supply
| Type of power supply | 24 VDC |
| Nominal supply voltage U S | DC 24 V (SELV) |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ≤ 50 mA (+ I DO) |
Safety and protection
| Anma gerilimi | 600 V |
| Aşırı gerilim kategorisi | III |
| Kirlilik derecesi | 2 |
| Güvenli izolasyon | EN 61010-1'e göre giriş/besleme ve iletişim |
| Requirement (N input) | tehlikeli bir şekilde aktif olmayacak |
| IL x input requirement | Temel izolasyonlu bobinler/konvertörler |
| Koruma sınıfı | IP20 |
Test voltage
| Test voltage | AC 3,51 kV; 50 Hz; 1 min |

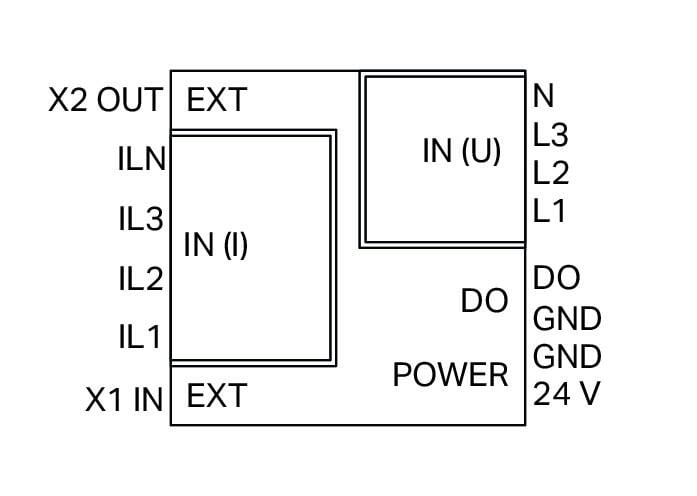

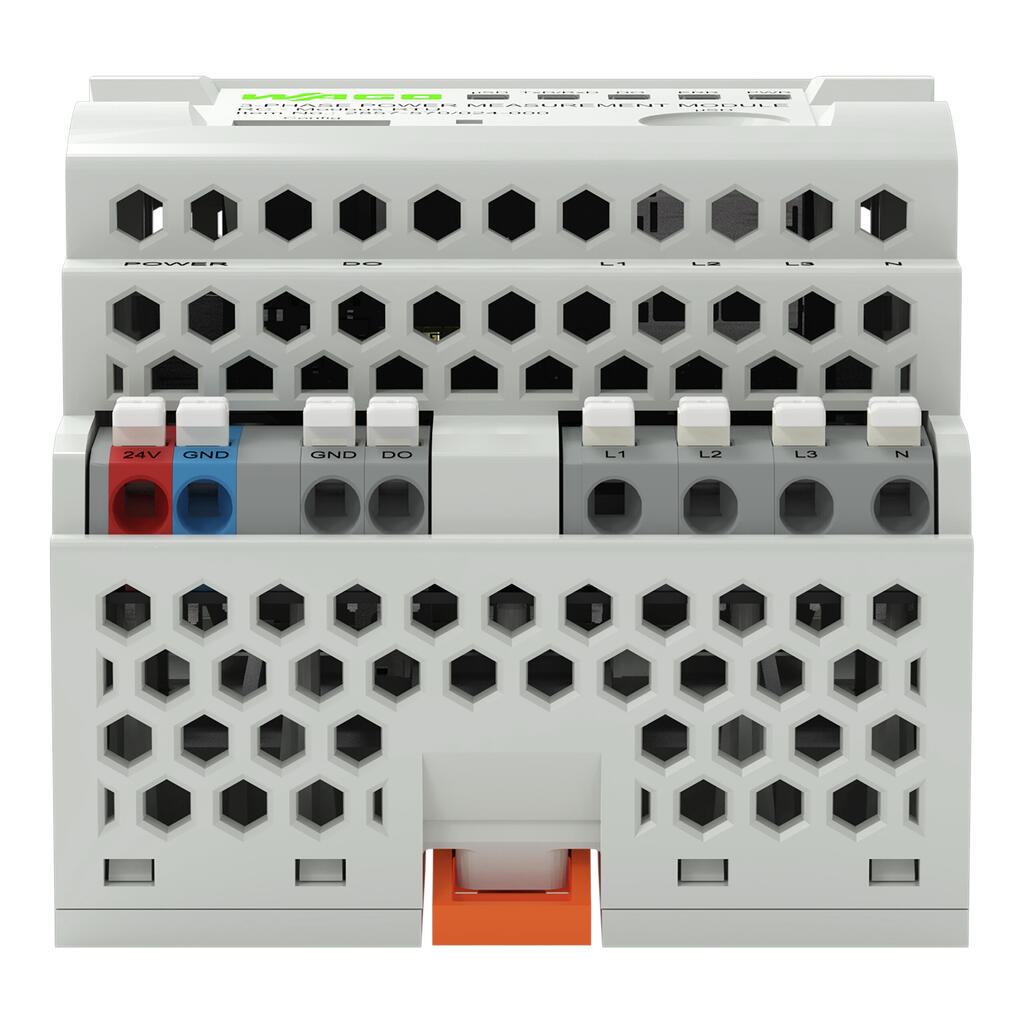

Bağlantı verisi
| Connection type (1) | Gerilim |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | WAGO 804 Serisi |
| Tek damarlı boylar | 0,25 … 2,5 mm² / 24 … 14 AWG |
| İnce bükümlü kablolar | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Sıyırma uzunluğu | 10 … 11 mm / 0.39 … 0.43 inches |
| Connection type (2) | Akım/güç kaynağı/DO |
| Bağlantı tipi 2 | İtmeli CAGE CLAMP ® |
| WAGO terminal 2 | WAGO 805 Series |
| tek damarlı, bağlanabilir | 0,2 … 1,5 mm² / 24 … 16 AWG |
| ince bükümlü, bağlanabilir | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
| Connection type (3) | Modbus®iletişim |
| Konnektör | 2 x RJ-45 (daisy zinciri konfigürasyonu) |
Geometrical Data
| Width | 72 mm / 2.835 inches |
| Height | 90 mm / 3.54 inches |
| Depth | 55 mm / 2.165 inches |
Mekanik Veri
| Tasarım | DIN raya monte gövde |
| Montaj | DIN-35 ray |
Material Data
| Yangın yükü | 0,044 MJ |
| Ağırlık | 117,5 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 5 … 95 % (yoğuşmasız) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| EMC immunity to interference | EN 61000-6-2 |
| EMU: | EN 61000-6-3 |
| Standartlar/spesifikasyonlar | EN 61010-1 |
Ticari Veri
| eCl@ss 10.0 | 27-21-01-24 |
| eCl@ss 10.0 | 27-21-01-24 |
| ETIM 8.0 | EC002476 |
| ETIM 8.0 | EC002476 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143829199 |
| SAP tesis 01'den gümrük tarifesi no. | 85437090300 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
