Açıklama
Notes

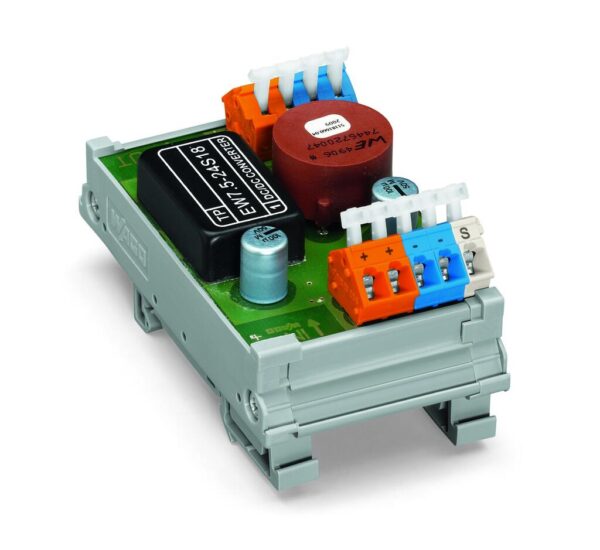

| Güvenlik bilgisi | According to the DALI specification, DALI ECGs have only basic isolation from the power supply. The DC/DC converter (288-895) does not offer any additional protective measures against the power supply, i.e., the input voltage cannot be regarded as SELV. Supplying the DC/DC converter (288-895) from a separate power supply unit is recommended and the necessary protections against contact must be observed. |
Technical Data
Input
| Nominal input voltage U i nom | DC 24 V |
| Input voltage range | DC 19 … 36 V |
| Nominal mains frequency range | 0 Hz |
| Input current I i | ≤ 0,53 A (19 VDC); ≤ 0,26 A (36 VDC) |
Output
| Nominal output voltage U o nom | DC 18 V |
| Output voltage range | ±2 % |
| Nominal output current I o nom | 0,4 A |
Verim/Güç Kayıpları
| Efficiency | 82 % |
Safety and protection
| Isolation voltage (AC) | AC 0,9 kV |
| Kirlilik derecesi | 2 |
| Kısa devre koruması | evet |
| Series connection | hayır |
Bağlantı verisi
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 256 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
| Not (iletken kesiti) | 12 AWG: THHN, THWN |
Geometrical Data
| Width | 50 mm / 1.969 inches |
| Height | 85 mm / 3.346 inches |
| Depth | 25 mm / 0.984 inches |
Mekanik Veri
| Tasarım | Montaj taşıyıcısı |
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Yangın yükü | 2,499 MJ |
| Ağırlık | 73,4 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +80 °C |
| Relative humidity | ≤ 85% (yoğuşmasız) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| EMC immunity to interference | EN 61000-6-2 * * uyarınca sadece 750-641 DALI / DSI Master Modülü ile bağlantılı olarak |
| EMU: | EN 61000-6-3 * uyarınca, * yalnızca 750-641 DALI / DSI Master Modülü ile bağlantılı olarak |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Pack. unit | 5 (1) Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454494889 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| CAS-No. | 12060-00-3 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol Lead Lead titanium oxide (PbTiO3) |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Bulgaria) | 7c317f44-c0ce-4c11-91f5-9081dba30f0a |
| SCIP notification number (Czech Republic) | 4d65ffc4-b0c7-4df1-84b7-9a92c84bb15c |
