Açıklama
Elektrik Verisi
| Nominal akım | 1,5 A |
| Insulation resistance | ≥ 500 MΩ |
| Specialty functions | blendaj bağlantılı |
Safety and protection
| Dielektrik dayanımı kontak-kontak | 1 kV eff |
Bağlantı verisi
| Min. takıp çıkarma sayısı | 500 |
| Maks. iletim uzunluğu | 100 m |
| Bağlantı kablosu | Cat. 5 (min.) |

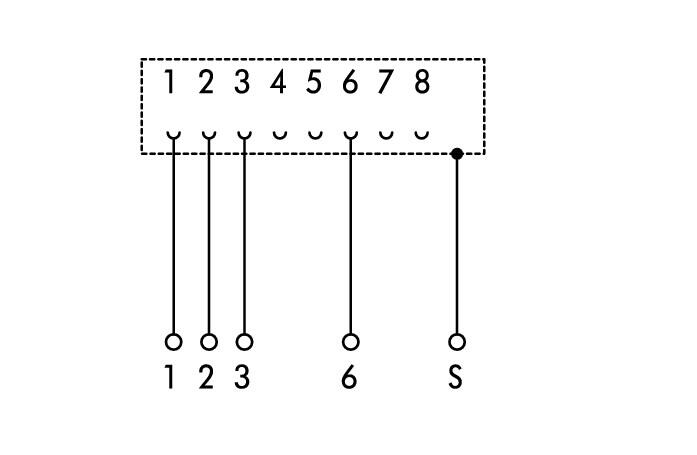

Connection 1
| Pluggable connector | RJ-45 blendajlı |
| No. of poles 1 | 8 |
| Connection type (1) | Sistemi |
Connection 2
| Design 2 | PCB klemensler |
| No. of poles 2 | 5 |
| Connection type (2) | Sistemi |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 739 Serisi |
| tek damarlı, bağlanabilir | 0,08 … 1,5 mm² / 28 … 14 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 85 mm / 3.346 inches |
| Depth | 40 mm / 1.575 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
| Tasarım | Montaj taşıyıcısı |
| Min. takıp çıkarma sayısı | 500 |
Material Data
| Yangın yükü | 0,795 MJ |
| Ağırlık | 32,6 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +85 °C (Aktivasyon: −35 … +85 C) |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | ≤ 85% (yoğuşmasız) |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 19-17-90-01 |
| eCl@ss 10.0 | 19-17-90-01 |
| ETIM 8.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| Recupel Type | |
| Pack. unit | 10 (1) Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454317492 |
| SAP tesis 01'den gümrük tarifesi no. | 85366990990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
