Açıklama
Elektrik Verisi
| Nominal akım | 1,5 A |
| Insulation resistance | ≥ 500 MΩ |
Safety and protection
| Dielektrik dayanımı kontak-kontak | 0,5 kV eff |
Bağlantı verisi
| Min. takıp çıkarma sayısı | 500 |
| Bağlantı kablosu | RJ-45 kablo tertibatı (önerilen: UTP, STP) |
Connection 1
| Pluggable connector | 2 x RJ-45, blendajlı |
| No. of poles 1 | 8 |
| Connection type (1) | Sistemi |
| Not (iletken kesiti) | 12 AWG: THHN, THWN |
Connection 2
| Design 2 | PCB klemensler |
| No. of poles 2 | 8 |

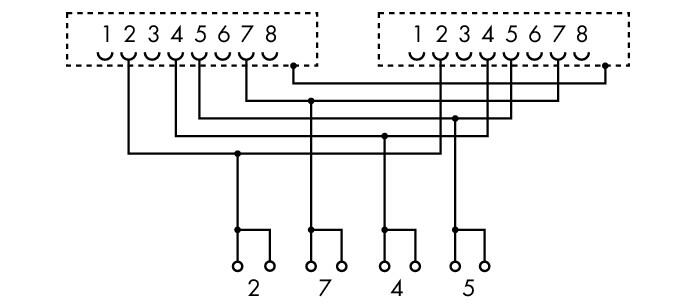

| Connection type (2) | Sıkma birimleri 2, 7 |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 236 Serisi |
| tek damarlı, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Connection 3
| Design 3 | PCB klemensler |
| No. of poles 3 | 4 |
| Connection type (3) | Sıkma birimleri 4, 5 |
| Bağlantı teknolojisi 3 | CAGE CLAMP® |
| WAGO terminal 3 | WAGO 745 Serisi |
| tek damarlı, bağlanabilir | 0,2 … 6 mm² / 24 … 10 AWG |
| ince bükümlü, bağlanabilir | 0,2 … 6 mm² / 24 … 10 AWG |
| Sıyırma uzunluğu | 11 … 12 mm / 0.43 … 0.47 inches |
Geometrical Data
| Width | 58 mm / 2.283 inches |
| Height | 85 mm / 3.346 inches |
| Depth | 45 mm / 1.772 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
| Tasarım | Montaj taşıyıcısı |
| Min. takıp çıkarma sayısı | 500 |
Material Data
| Yangın yükü | 1,061 MJ |
| Ağırlık | 70 g |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … +85 °C |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-14-11-52 |
| eCl@ss 10.0 | 27-14-11-52 |
| ETIM 8.0 | EC001132 |
| ETIM 8.0 | EC001132 |
| Recupel Type | |
| Pack. unit | 5 (1) Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454830038 |
| SAP tesis 01'den gümrük tarifesi no. | 85366990990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
