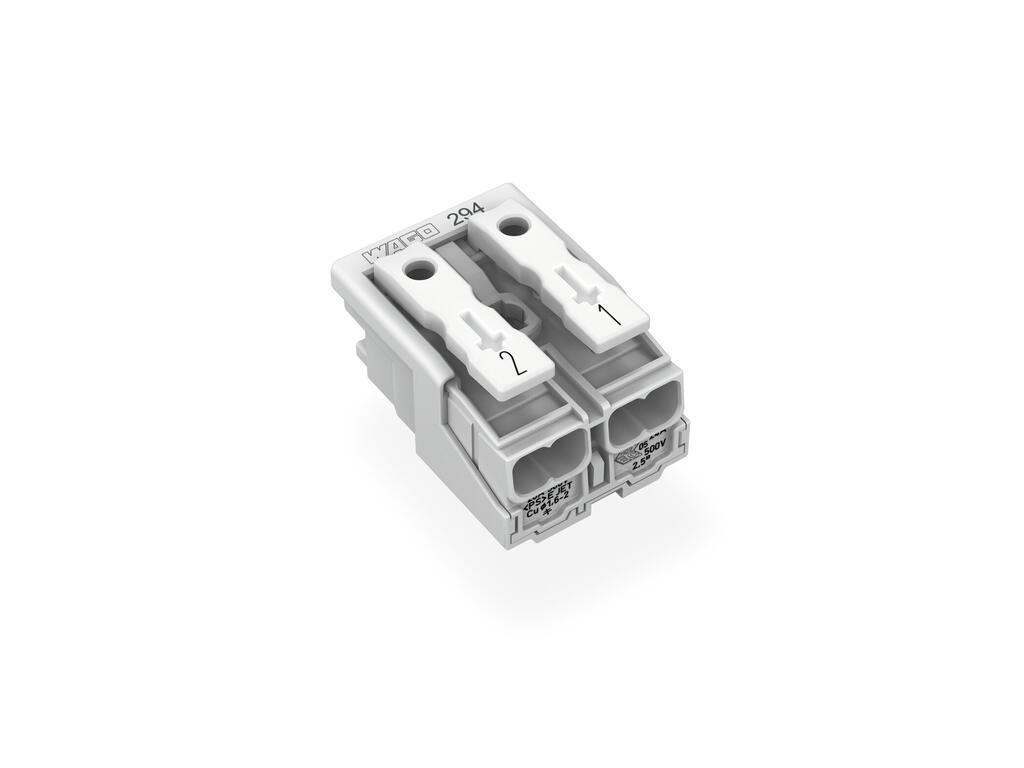

Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60998-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
-
-
500 V
Şok gerilimi
-
-
4 kV
Nominal akım
-
-
24 A
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60998-2-2
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
-
-
500 V
Şok gerilimi
-
-
4 kV
Nominal akım
-
-
24 A
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 10 |
| Toplam potansiyel sayısı | 2 |
| Üründeki münferit bağlantı nesnesi sayısı | 4 |
| Ground function | without PE contact |
Connection 1
| Connection type (1) | Harici 1 |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Connection type (1) | 2 |
| Actuation type | Basmalı buton |
| Connectable conductor materials | Bakır |
| Tek damarlı boylar | 0,5 … 2,5 mm² / 18 … 12 AWG |
| tek damarlı, doğrudan takılabilir | 0,5 … 2,5 mm² / 18 … 12 AWG |
| bükümlü, bağlanabilir | 0,5 … 2,5 mm² / 18 … 14 AWG |
| İnce bükümlü kablolar | 0,5 … 2,5 mm² / 18 … 14 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,5 … 1,5 mm² / 18 … 16 AWG |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,5 … 1,5 mm² / 18 … 16 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 0,5 mm² / 18 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Kutup sayısı | 2 |
| Kablolama tipi | Yandan girişli kablolama |
Connection 2
| Connection type (2) | Dahili 2 |
| Bağlantı tipi 2 | PUSH WIRE® |
| Connection type (2) | 1 |
| Actuation type 2 | Bastırmalı |
| tek damarlı, bağlanabilir | 0,5 … 2,5 mm² / 18 … 14 AWG |
| ince bükümlü, yalıtımlı yüksüklü | 0,5 … 1 mm² / 18 … 16 AWG |
| ince bükümlü yalıtımsız yüksüklü | 0,5 … 1,5 mm² / 18 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Connection 3
| Connection type (3) | Dahili 3 |
| Bağlantı teknolojisi 3 | PUSH WIRE® |
| Connection type (3) | 1 |
| Actuation type 3 | Bastırmalı |
| tek damarlı, bağlanabilir | 0,5 … 1,5 mm² / 18 … 16 AWG |
| ince bükümlü, yalıtımlı yüksüklü | 0,5 … 0,75 mm² / 18 AWG |
| ince bükümlü yalıtımsız yüksüklü | 0,5 … 1 mm² / 18 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Connection 4
| Connection type (4) | Dahili 4 |
| Bağlantı teknolojisi 4 | PUSH WIRE® |
| Connection type (4) | 1 |
| Actuation type 4 | Bastırmalı |
| tek damarlı, bağlanabilir | 0,5 … 0,75 mm² / 18 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Pin aralığı | 10 mm / 0.394 inches |
| Width | 20 mm / 0.787 inches |
| Height | 21,53 mm / 0.848 inches |
| Height | 17 mm / 0.669 inches |
| Depth | 27,3 mm / 1.075 inches |
Mekanik Veri
| Etiketleme | 2-1 |
| Montaj tipi | Takma montaj ayağı |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | beyaz |
| Malzeme grubu | IIIa |
| İzolasyon malzemesi | Polikarbonat (PC) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Sıkıştırma yayı malzemesi | Krom nikel yay çeliği (CrNi) |
| Kontak materyali | elektrolit bakır(ECu) |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,123 MJ |
| Halogen-free | Evet |
| Ağırlık | 6,4 g |
Environmental Requirements
| Sıcaklık stabilitesi | 120 °C |
| T-Marking per EN 60998 | T85 |
Ticari Veri
| Product Group | 8 (Misc. Chassis Mount Blocks) |
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 10.0 | 27-14-11-06 |
| ETIM 8.0 | EC001284 |
| ETIM 8.0 | EC001284 |
| Recupel Type | |
| Pack. unit | 1000 Adet |
| SAP'den ambalaj tipi | Foil |
| SAP tesis 01'den menşei | CH |
| GTIN | 4050821098249 |
| SAP tesis 01'den gümrük tarifesi no. | 85369010000 |
