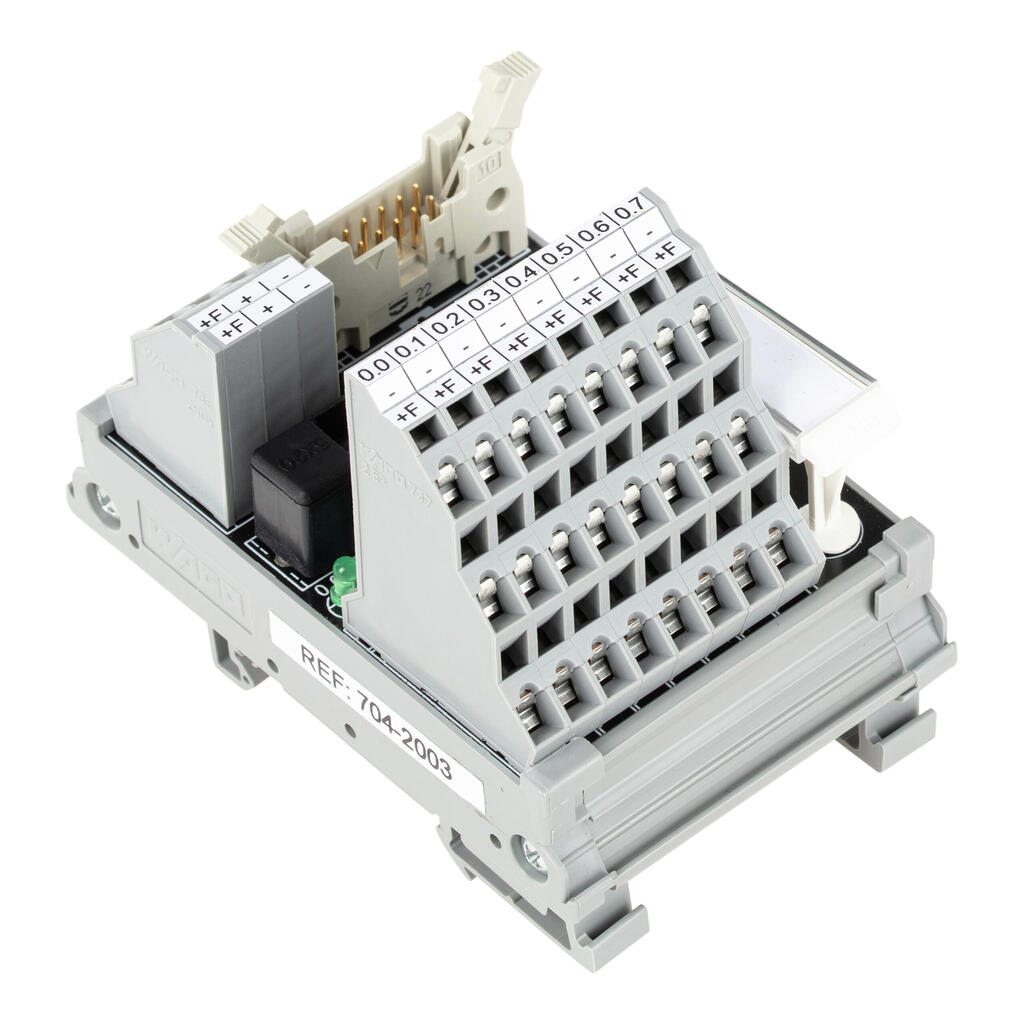

Açıklama
Elektrik Verisi

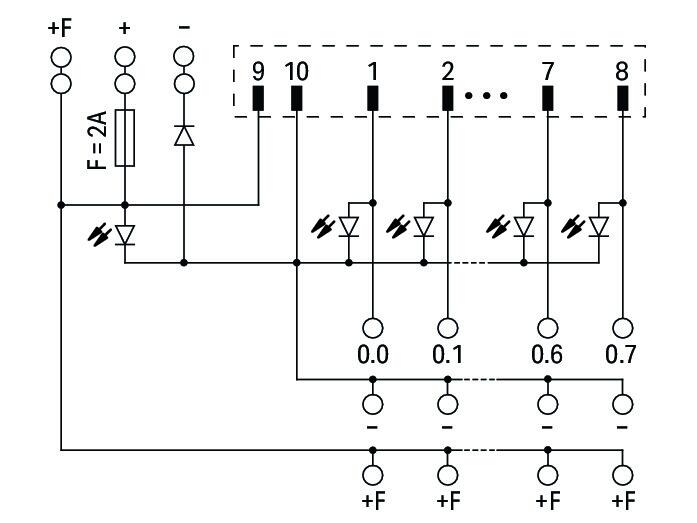

| In-/Outputs | 8 kanallı dijital giriş/çıkış |
| Circuit type | 3 telli bağlantı 3-conductor termination |
| Nominal operating voltage | DC 24 V |
| Operating voltage | ±10 % |
| Güç tüketimi LED | 5 mA |
| Maks. toplam akım | 2 A |
| Limiting continuous current | 1 A |

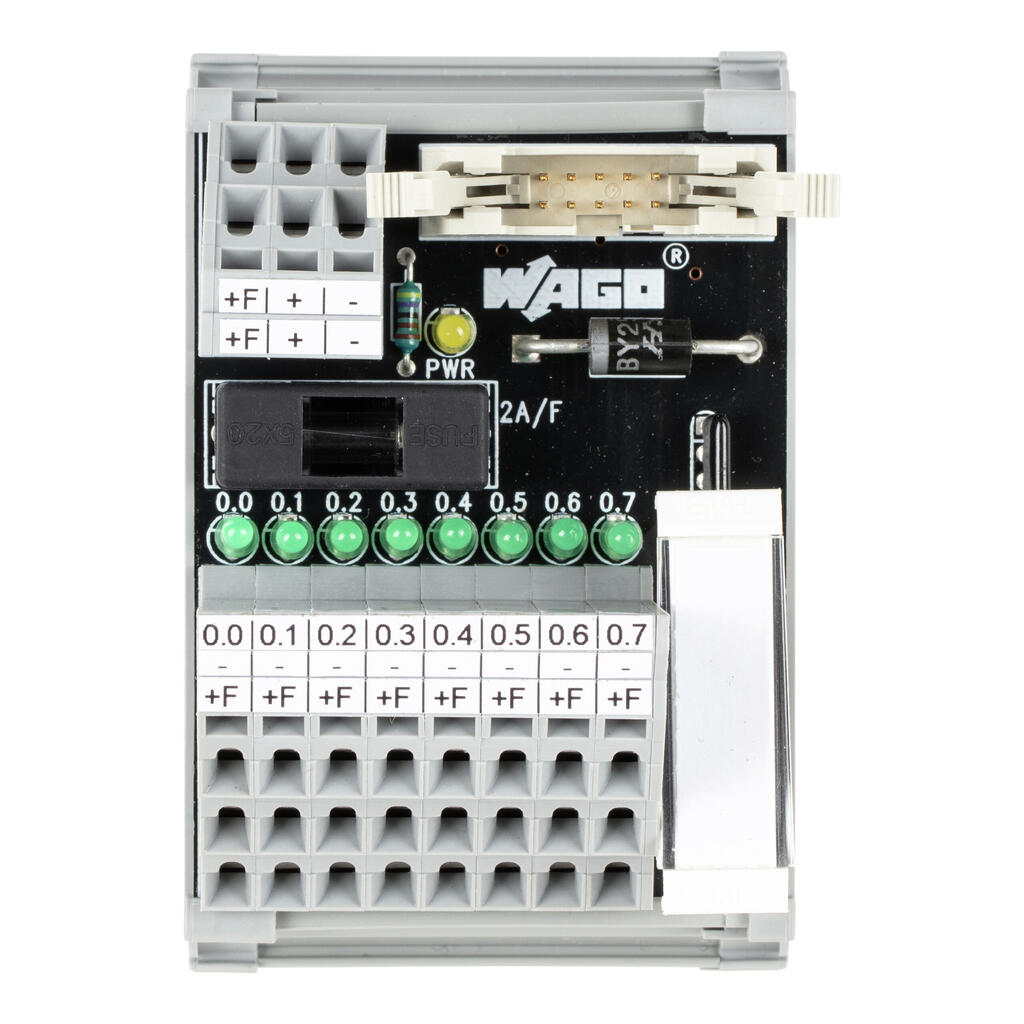

| Durum göstergesi | Yeşil LED Sarı LED (güç kaynağı) LED green (channel) LED yellow (power supply) |
| Dahili sigorta | 2 A |
Safety and protection
| Anma gerilimi | 50 V |
| Nominal ani dalgalanma gerilimi | 0,8 kV |
| Kirlilik derecesi | 2 |
Compatibility
Siemens
| Siemens S7-300 | 6ES7 313-5BE01-0AB0 6ES7 313-5BG04-0AB0 6ES7 314-6BF01-0AB0 6ES7 314-6BG03-0AB0 6ES7 314-6CF01-0AB0 6ES7 314-6CG03-0AB0 6ES7 322-1BF01-0AA0 6ES7 322-8BF00-0AB0 6ES7 323-1BH01-0AA0 6ES7 326-2BF01-0AB0 6ES7 326-2BF10-0AB0 6ES7 327-1BH00-0AB0 |
| Siemens S7-1500 | 6ES7 522-1BF00-0AB0 |
| Siemens ET200SP | 6ES7 131-6BF00-0CA0 6ES7 131-6BF00-0DA0 6ES7 131-6BF00-2CA0 6ES7 131-6BF01-0AA0 6ES7 131-6BF01-0BA0 6ES7 131-6BF01-2AA0 6ES7 131-6BF01-2BA0 6ES7 131-6BF61-0AA0 6ES7 132-6BF00-0CA0 6ES7 132-6BF01-0AA0 6ES7 132-6BF01-0BA0 |
GE Fanuc
| GE Fanuc 9030 | IC693 MDL634 IC693 MDL730 IC693 MDL732 |
Schneider
| Schneider Modicon TM3 | TM3 DI8(G) TM3 DQ8T(G) |
| Schneider Modicon M340 | BMX DDM 16022 BMX DDM 16025 |
| Schneider Modicon Quantum | 140 DDM 390 00 |
| Schneider TSX | TSX DEY 08D2 TSX DSY 08T2 |
Rockwell
| Rockwell Compact Logix | 1769 - OB8 |
Omron
| Omron CJ1W | CJ1W-ID201 CJ1W-OD204 |
WAGO
| WAGO I/O System 750 | 750-1502 |
| WAGO I/O System 753 | 753-430 (x1) 753-431 (x1) 753-530 (x1) |
Bağlantı verisi
Connection 1
| Pluggable connector | DIN 41651 Erkek konnektör |
| No. of poles 1 | 10 |
| Connection type (1) | Sistemi |
| Not (iletken kesiti) | 12 AWG: THHN, THWN |
| Mating direction | dikey |
Connection 2
| Design 2 | PCB klemensleri, üç katlı |
| No. of poles 2 | 24 |
| Connection type (2) | Alan |
| WAGO terminal 2 | WAGO 737 Series |
| tek damarlı, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Connection 3
| Design 3 | PCB klemensleri (iki katlı) |
| No. of poles 3 | 6 |
| Connection type (3) | Besleme |
| WAGO terminal 3 | WAGO 736 Serisi |
| tek damarlı, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |

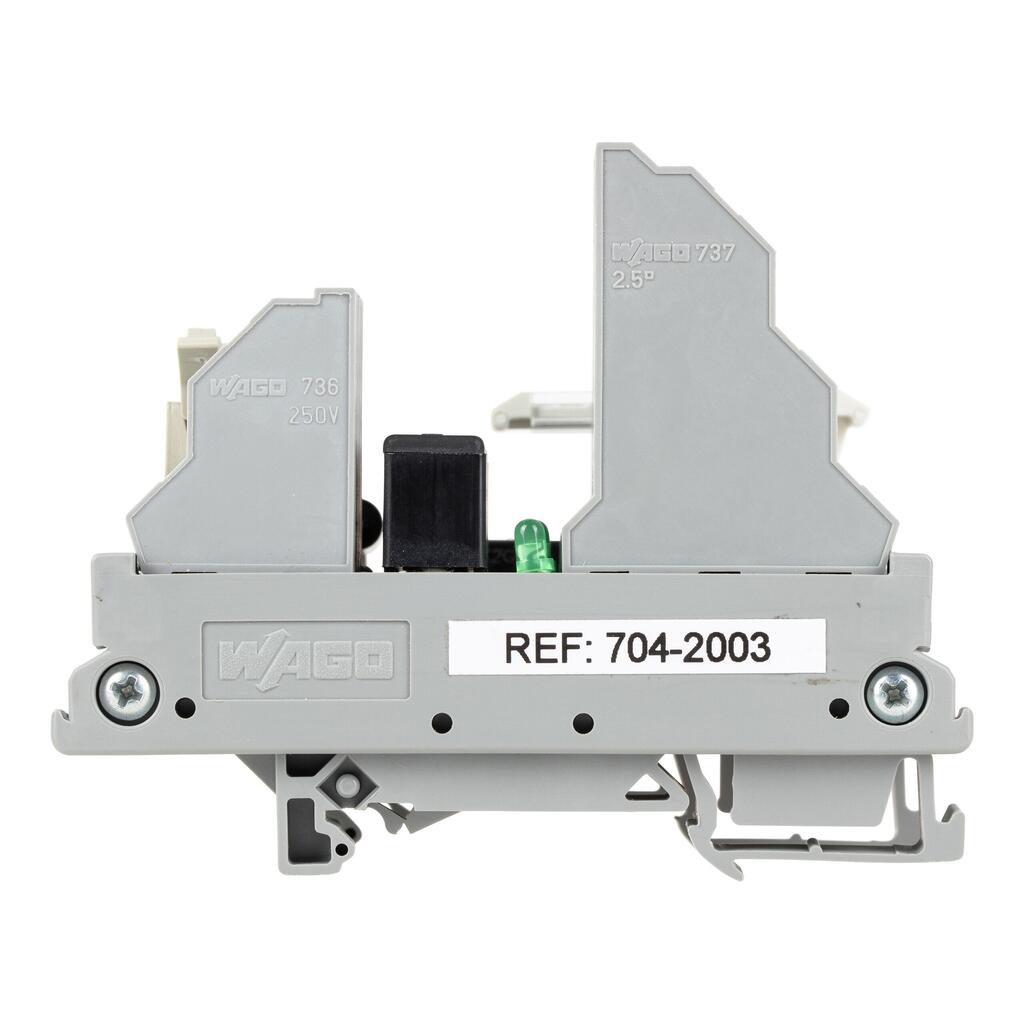

Geometrical Data
| Width | 56 mm / 2.205 inches |
| Height | 85 mm / 3.346 inches |
| Depth | 63 mm / 2.48 inches |
Mekanik Veri
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Yangın yükü | 1,694 MJ |
| Ağırlık | 92 g |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … +50 °C |
| Surrounding air (storage) temperature | -40 … +70 °C |
| Relative humidity | ≤ 85% (yoğuşmasız) |
Ticari Veri
| Product Group | 30 (WAGO France) |
| eCl@ss 10.0 | 27-14-11-52 |
| eCl@ss 10.0 | 27-14-11-52 |
| ETIM 8.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | FR |
| GTIN | 4050821161981 |
| SAP tesis 01'den gümrük tarifesi no. | 85366990990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
