Açıklama
Technical Data
| Number of analog inputs | 2 |
| Total number of channels (module) | 2 |

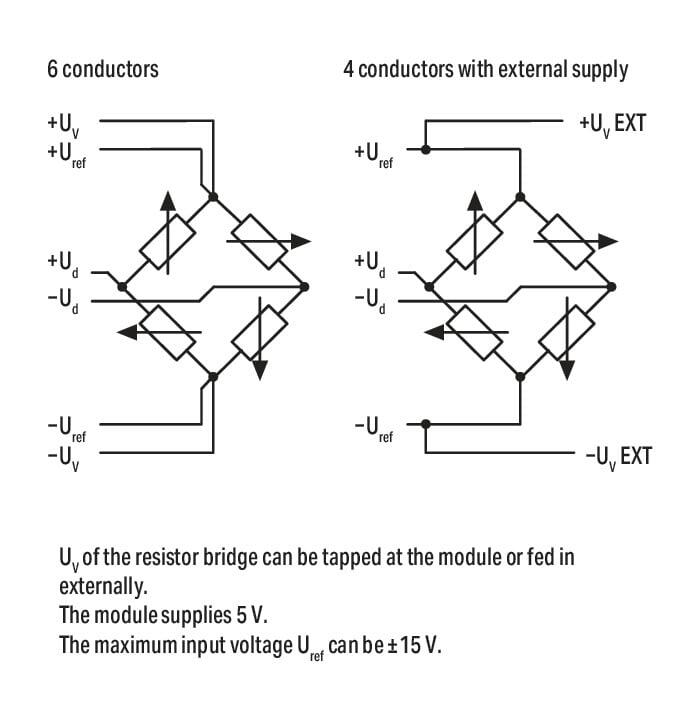

| Sinyal tipi | Direnç köprüsü (gerinim ölçer) Resistor bridge (strain gauge) |
| Sinyal gerilimi V D | ±15 mV; ±30 mV; ±60 mV; ±120 mV; ±240 mV; ±360 mV |
| Sinyal gerilimi V ref | Internal +5 V; External ±5 V; ±10 V; ±15 V |
| Çözünürlük [bit] | 16 Bit |
| Bit genişliği | 4 x 16-bit data; 4 x 8-bit control/status (optional) |
| Dahili rezistans | > 200 kΩ (U ref ), > 1.4 MΩ (U d ) |
| Çevirme süresi | 10 ms (min.) |
| Ölçüm hatası (25°C) | U D : ±30 µV; U ref : ±0.05 % of the upper-range value |
| Tüm sıcaklık aralığında hata | ±0.2 % of the upper-range value; with user calibration up to ±0.05 % |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 70 mA |
| Current consumption: System and sensor | 200 mA |
| İzolasyon | Per UL 61010-2-201: 1.2 kVDC system/channel and channel/channel |
| Indicators | LED (1, 3, 9, 11) green: Function UD, Uref; LED (2, 4, 10, 12) red: Error UD, Uref |
Bağlantı verisi

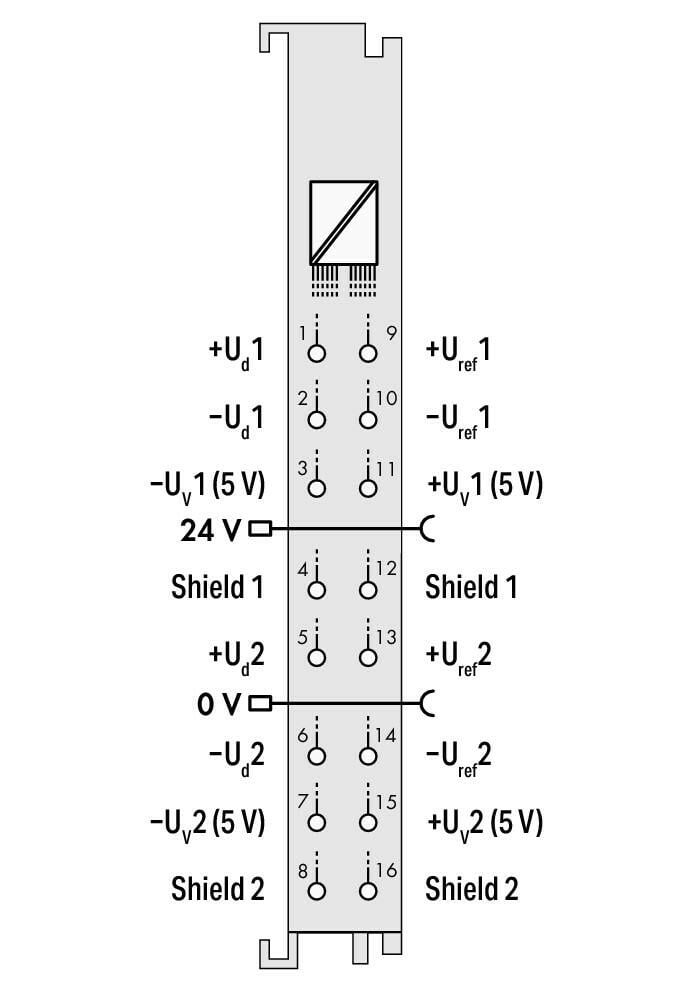

| Connection technology: In-/Outputs | 16 x İtmeli CAGE CLAMP ® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 1,5 mm² / 28 … 16 AWG |
| İnce bükümlü kablolar | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69 mm / 2.717 inches |
| Depth | 61,8 mm / 2.433 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray DIN 35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 0,837 MJ |
| Ağırlık | 44,9 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-3' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
Ticari Veri
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4066966116120 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
