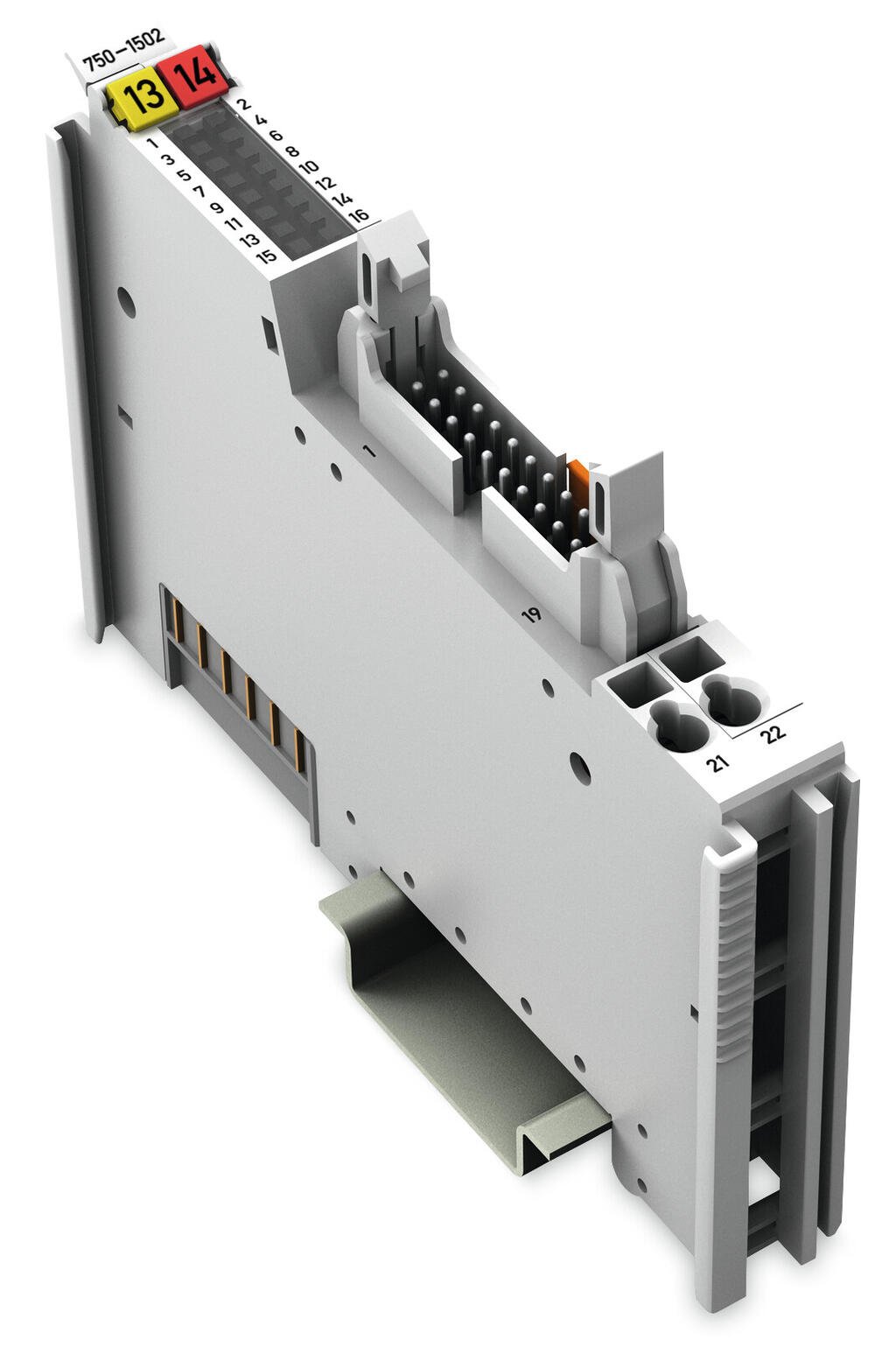

Açıklama
Technical Data
| Number of digital inputs | 8 |
| Number of digital outputs | 8 |
| Total number of channels (module) | 16 |
| Sinyal tipi | Digital Gerilim |
| Sinyal tipi | 24 VDC |
| Sensor connection | 8 x (1 telli) |
| Actuator connection | 8 x (1 telli) |
| Input characteristic | Yükselen kenar anahtarlama |
| Input filter (digital) | 3 ms |
| Input current per channel for signal (0) typ. | 0,6 mA |
| Input current per channel for signal (1) typ. | 2,4 mA |
| Input current per channel for signal (1) min. | 2,2 mA |
| Input current per channel for signal (1) max. | 2,5 mA |
| Output characteristic | Yükselen kenar anahtarlama |
| Output current per channel | 0,5 A |
| Çıkış akımı | kısa devre korumalı |
| Switching frequency max. | 1 kHz |
| Yük tipi | Dirençli, endüktif, lamba yükü |
| Sinyal gerilimi (0) | −3 … +5 VDC |
| Sinyal gerilimi (1) | 15 … 30 VDC |
| Input data width (internal) max. | 8 Bit |
| Output data width (internal) max. | 8 Bit |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 30 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); takılabilir konektör aracılığıyla (CAGE CLAMP®bağ) |
| Current consumption, field supply (module with no external load) | 16 mA |
| İzolasyon | 500 V sistem/saha |

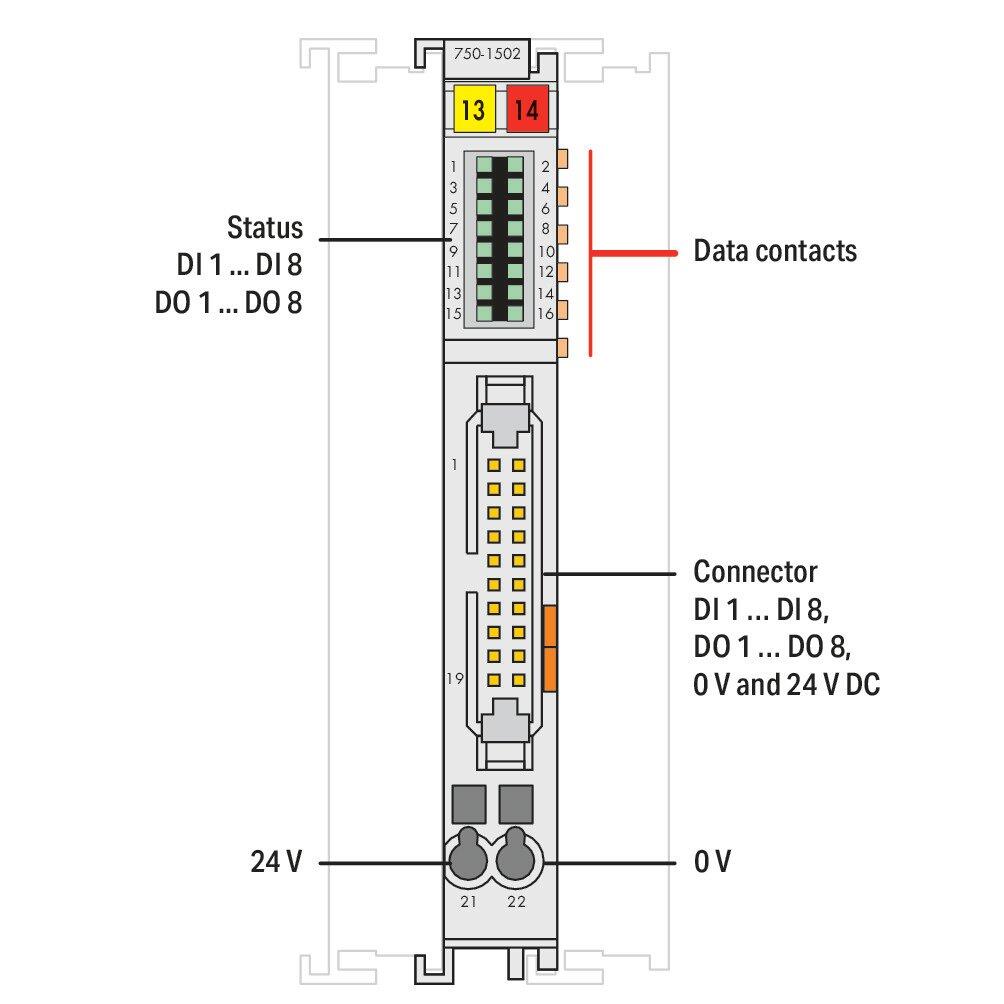

| Indicators | LED (1-8) yeşil: Durum DI 1 … DI 8; LED (9-16) yeşil: Durum DO 1 … DO 8 |

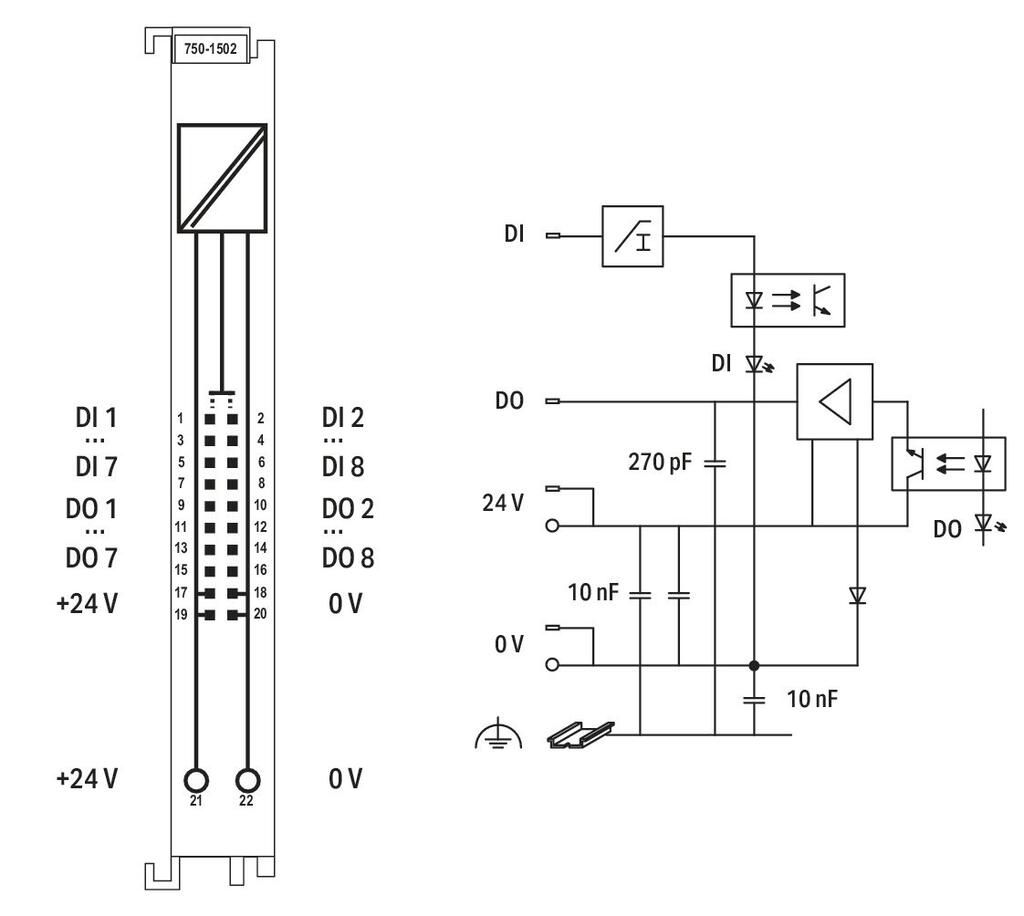

Bağlantı verisi

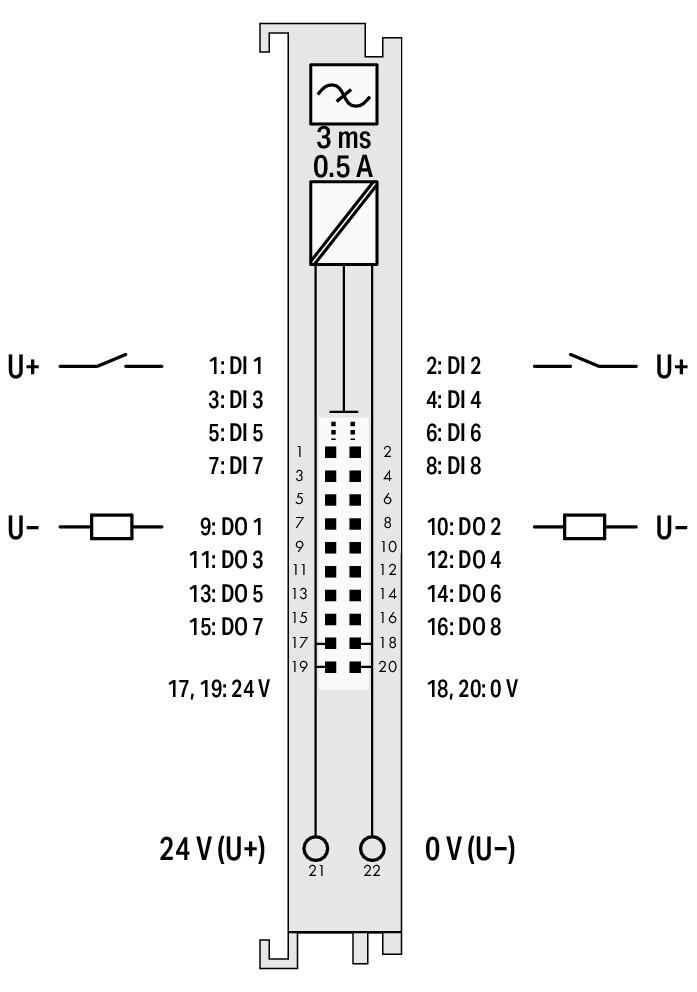

| Connection technology: In-/Outputs | 1 x Erkek uçlu bağlayıcı; 20 kutuplu |
| Connection technology: field supply | 2 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Connection type (2) | Saha beslemesi |
| tek damarlı, bağlanabilir | 0,08 … 2,5 mm² / 28 … 14 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 74,1 mm / 2.917 inches |
| Depth | 66,9 mm / 2.634 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Tak-çıkar konnektör | Hayır |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 0,765 MJ |
| Ağırlık | 58 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 10.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454898281 |
| SAP tesis 01'den gümrük tarifesi no. | 85371098990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
