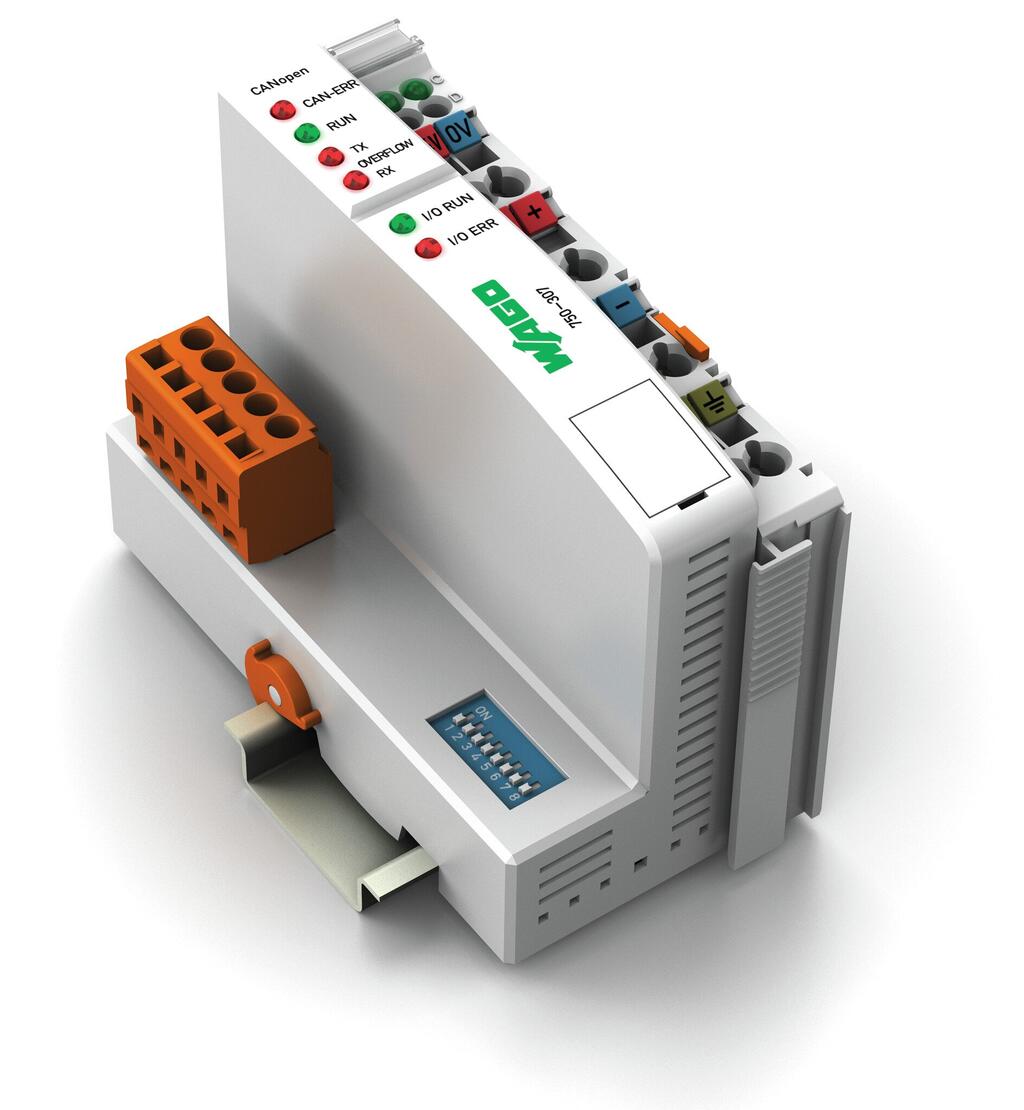

Açıklama
Notes
| Note | Yeni kurulumlar için lütfen genişletilmiş işlevselliğe sahip 750-337 Fieldbus Kuplörünü göz önünde bulundurun. |
Technical Data
| İletişim | CANopen |
| Number of fieldbus nodes on the master max. | 110 |
| Baud rate | 10 kBd … 1 MBd |
| Fieldbus segment length max. | 1000 m |
| Transmission medium | Blendajlı bakır kablo 3 x 0,25 mm² |
| I/O modülü sayısı (düğüm başına) | 64 |
| Diğer CANopen özellikleri | NMT slave Minimum başlama Değişken PDO eşlemesi Acil durum mesajı Can kurtarma |
| PDO sayısı | 5 Tx / 5 Rx |
| SDO sayısı | 2 SDO sunucusu |
| COB ID dağılımı | SDO, standart |
| Düğüm ID dağılımı | DIP anahtarlar |
| İletişim | DS-301 V3.0 |
| Aygıt profili | DS-401 V1.4 |
| Input and output process image (Fieldbus) max. | 512 bytes/512 bytes |

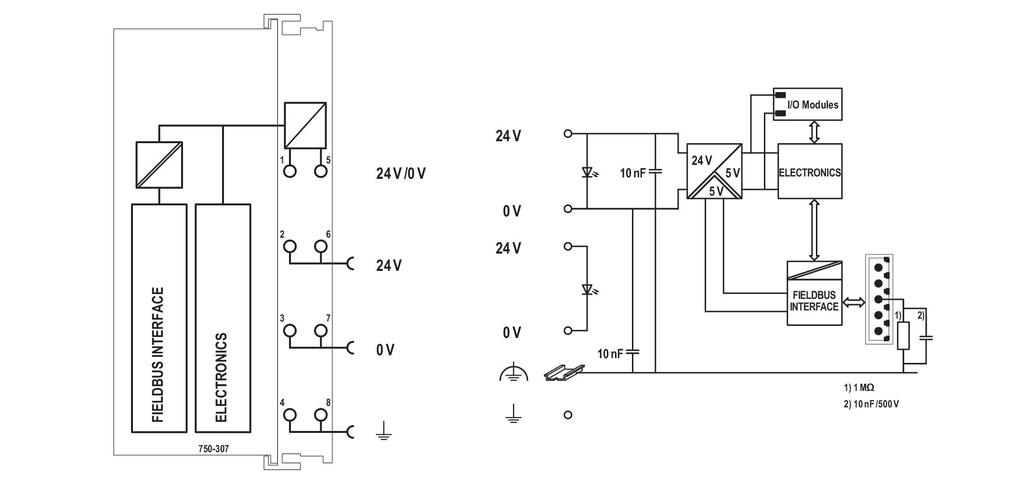

| System supply voltage | 24 VDC (-15 … +20 %); takılabilir konektör aracılığıyla (CAGE CLAMP®bağ) |
| Current consumption, system supply (5 V) | 350 mA |
| Total current for system supply | 1.650 mA |
| Field supply voltage | 24 VDC (-15 … +20 %); güç atlama teli kontakları aracılığıyla |
| Giriş akımı (tip.) | 500 mA |
| Nominal yükte güç kaynağı verimi (tip.) (24 V) | 87 % |
| İzolasyon | 500 V sistem/saha |
| Number of outgoing power jumper contacts | 3 |
| Current carrying capacity of the power jumper contacts | 10 A |

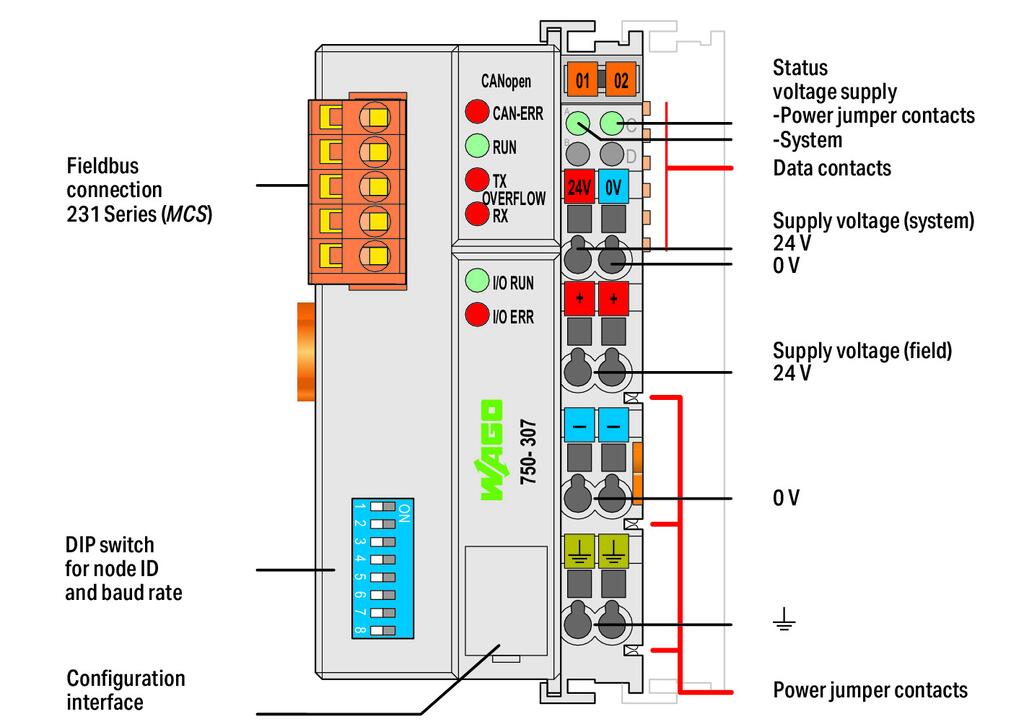

Bağlantı verisi
| Connection technology: communication/fieldbus | CANopen: 1 x Erkek uçlu bağlayıcı; 5 kutuplu |
| Connection technology: field supply | 6 x CAGE CLAMP® |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: Device configuration | 1 x Erkek uçlu bağlayıcı; 4 kutuplu |
| Connection type (1) | Sistem/saha beslemesi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 50,5 mm / 1.988 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 71,1 mm / 2.799 inches |
| Depth | 63,9 mm / 2.516 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 5,303 MJ |
| Ağırlık | 200 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 10.0 | 27-24-26-07 |
| ETIM 8.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454672263 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
Environmental Product Compliance
| CAS-No. | 12060-00-3 1303-86-2 1317-36-8 25550-51-0 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol 4-Methyl-1,2-cyclohexanedicarboxylic anhydride Diboron trioxide Lead Lead monoxide Lead titanium oxide (PbTiO3) |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
