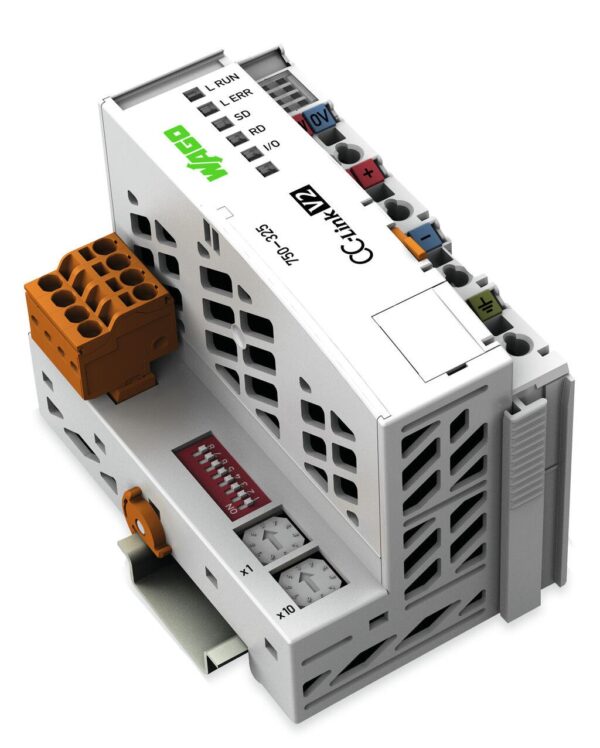

Açıklama
Technical Data
| İletişim | CC-Link |
| Device-specific | Çalışma modu: CC-Link V2.0 (varsayılan ayar)/V1.1; Gelişmiş döngü ayarı: 1, 2, 4 (varsayılan ayar), 8 döngü |
| Number of fieldbus nodes on the master max. | 64 |
| Baud rate | 156 kBd … 10 MBd |
| Fieldbus segment length max. | 1200 m |
| Transmission medium | Blendajlı bakır kablo 2 / 3 x 0,5 mm² |
| İstasyon adresleri | 1 … 4 / 4 (varsayılan ayar) |
| I/O modülü sayısı (düğüm başına) | 64 |
| Maks. giriş proses görüntüsü | RX (dijital çıkışlar): V1.1: 16, 48, 80, 112 bit; V2.0: 16, 48, 80, 112 bit (1 çevrim); V2.0: 16, 80, 144, 208 bit (2 çevrim); V2.0: 48, 176, 304, 432 bit (4 çevrim); V2.0: 112, 368, 624, 880 bit (8 çevrim) ve sistem alanı başına 16 bit; RWr (analog girişler): V1.1: 4, 8, 12, 16 kelime (16 bit); V2.0: 4, 8, 12, 16 kelime (1 çevrim); V2.0: 8, 16, 24, 32 kelime (2 çevrim); V2.0: 16, 32, 48, 64 kelime (4 çevrim); V2.0: 32, 64, 96, 128 kelime (8 çevrim) |
| Maks. çıkış proses görüntüsü | RY (dijital çıkışlar): V1.1: 16, 48, 80, 112 bit; V2.0: 16, 48, 80, 112 bit (1 çevrim); V2.0: 16, 80, 144, 208 bit (2 çevrim); V2.0: 48, 176, 304, 432 bit (4 çevrim); V2.0: 112, 368, 624, 880 bit (8 çevrim) ve sistem alanı başına 16 bit; RWw (analog çıkışlar): V1.1: 4, 8, 12, 16 kelime (16 bit); V2.0: 4, 8, 12, 16 kelime (1 çevrim); V2.0: 8, 16, 24, 32 kelime (2 çevrim); V2.0: 16, 32, 48, 64 kelime (4 çevrim); V2.0: 32, 64, 96, 128 kelime (8 çevrim) |
| System supply voltage | 24 VDC (-25 … +30 %); takılabilir konektör aracılığıyla (CAGE CLAMP®bağ) |
| Current consumption, system supply (5 V) | 200 mA |
| Total current for system supply | 1.800 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç atlama teli kontakları aracılığıyla |
| Giriş akımı (tip.) | 600 mA |
| Nominal yükte güç kaynağı verimi (tip.) (24 V) | 90 % |
| İzolasyon | 500 V sistem/saha |
| Number of outgoing power jumper contacts | 3 |
| Current carrying capacity of the power jumper contacts | 10 A |
Bağlantı verisi

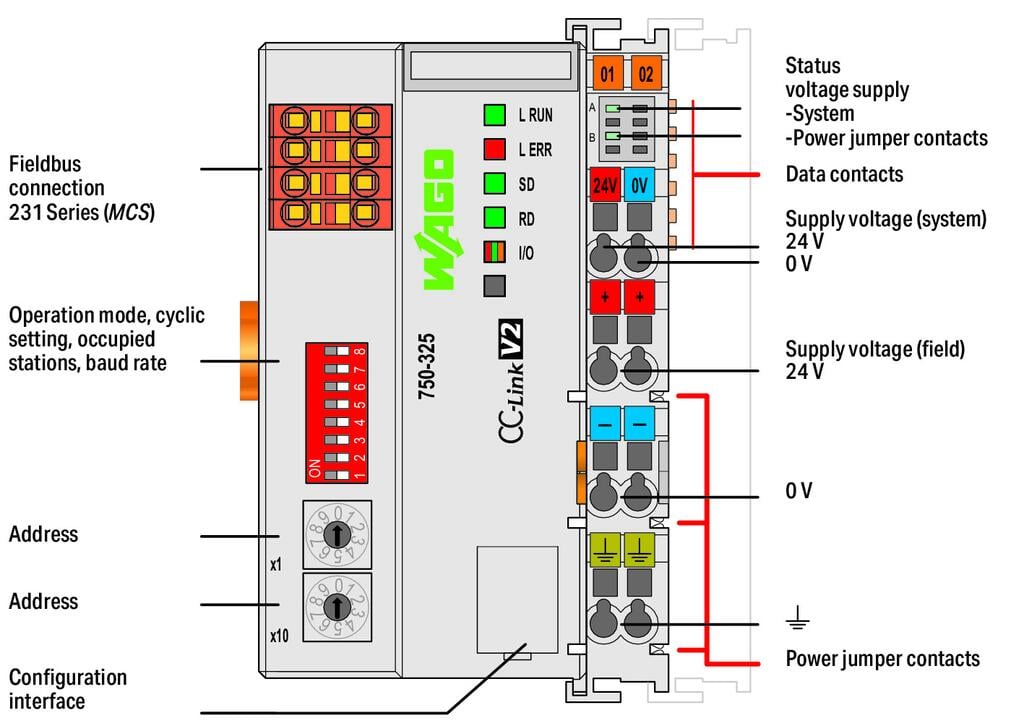

| Connection technology: communication/fieldbus | CC-Link: 1 x Erkek uçlu bağlayıcı; 4 kutuplu |
| Connection technology: field supply | 6 x CAGE CLAMP® |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: Device configuration | 1 x Erkek uçlu bağlayıcı; 4 kutuplu |
| Connection type (1) | Sistem/saha beslemesi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 61,5 mm / 2.421 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 71,9 mm / 2.831 inches |
| Depth | 64,7 mm / 2.547 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,596 MJ |
| Ağırlık | 148,5 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 10.0 | 27-24-26-07 |
| ETIM 8.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143597449 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
