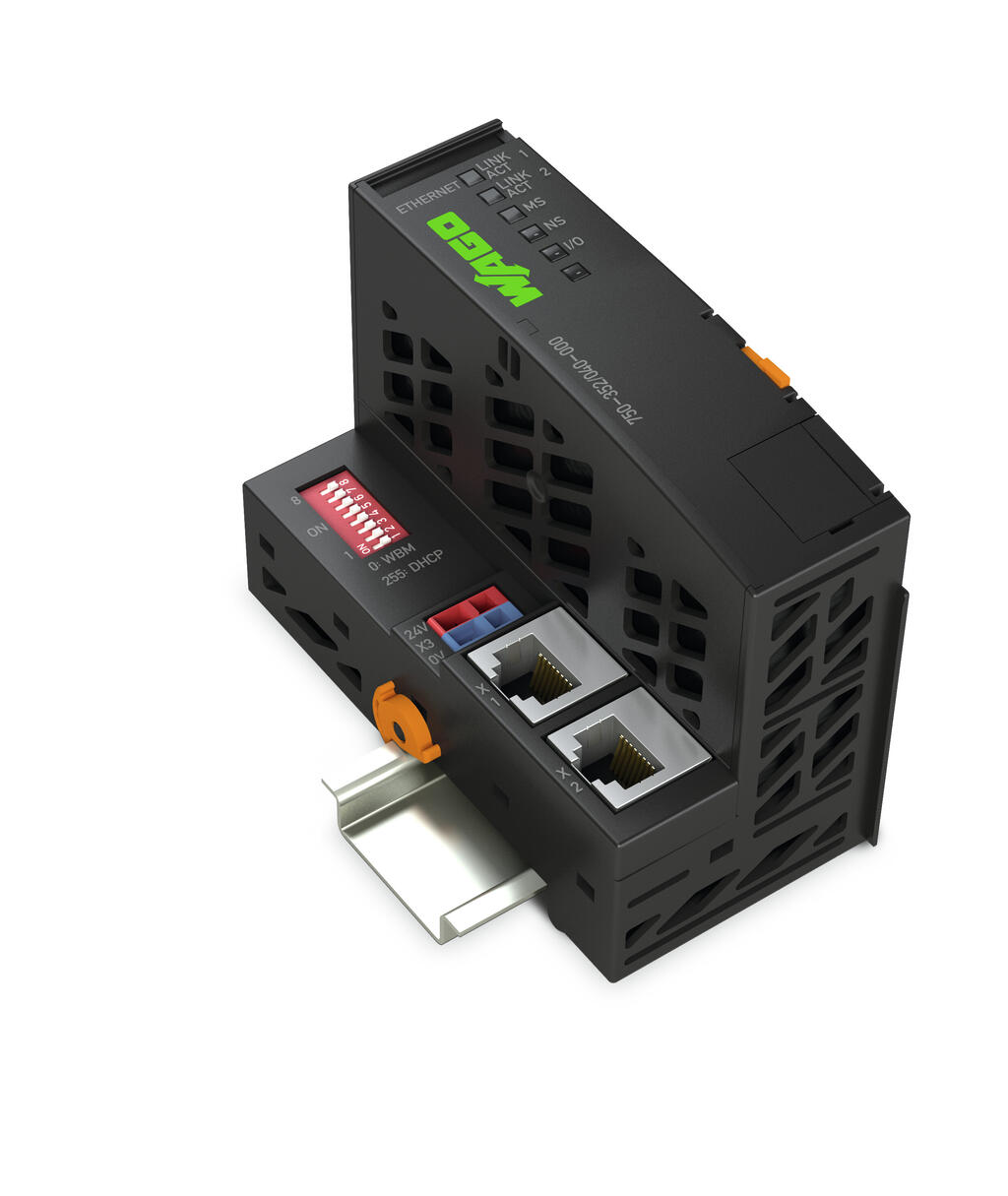

Açıklama
Technical Data
| İletişim | EtherNet/IPTM Modbus (TCP, UDP) ETHERNET |
| Protokoller | HTTP BootP DHCP DNS FTP SNMP |
| Baud rate | 10/100 Mbit/s |
| Transmission medium | Bükülmüş Çift S-UTP; 100 Ω; Cat. 5; 100 m maksimum kablo uzunluğu |
| İletim performansı | EN 50173'e göre D sınıfı |
| I/O modülü sayısı (düğüm başına) | 64 |
| Input and output process image (Fieldbus) max. | 1020 words/1020 words |

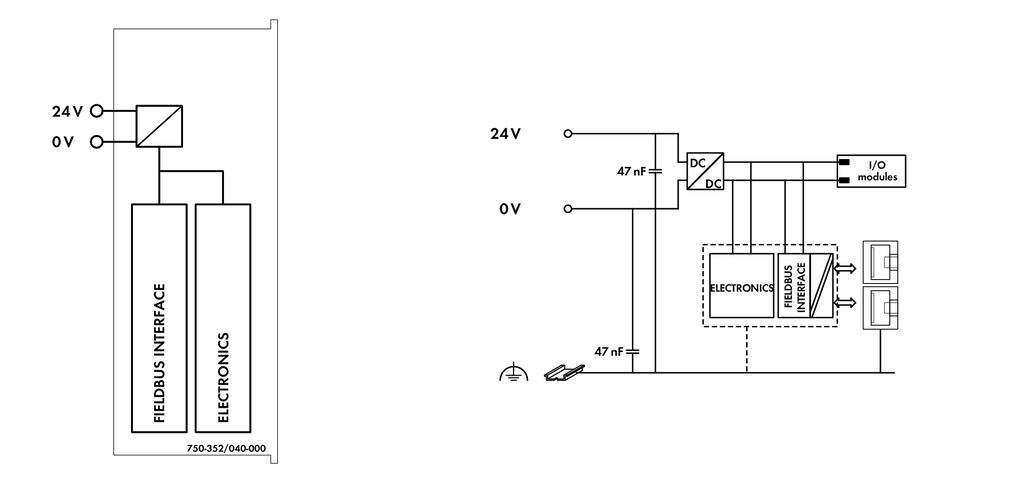

| System supply voltage | 24 VDC; takılabilir konektör aracılığıyla (CAGE CLAMP® bağlantısı); Azalma gözlemlenmelidir! |
| Current consumption, system supply (5 V) | 450 mA |
| Total current for system supply | 700 mA |
| Giriş akımı (tip.) | 280 mA |
| Nominal yükte güç kaynağı verimi (tip.) (24 V) | 90 % |
| Rated surge voltage | 1 kV |
| 1'e göre derecelendirme | IEC/EN 60664-1 |
| Kapasite düşüşü | Derating (supply voltage): Ambient temperatures under laboratory conditions: (−25 … +30 %); for −40 … +55 °C: 24 V (−25 … +20 %); for +55 … +70 °C: 24 V (−25 … +10 %); Lower limit in all temperature ranges: −27.5 % (including 15 % residual ripple) |
Bağlantı verisi

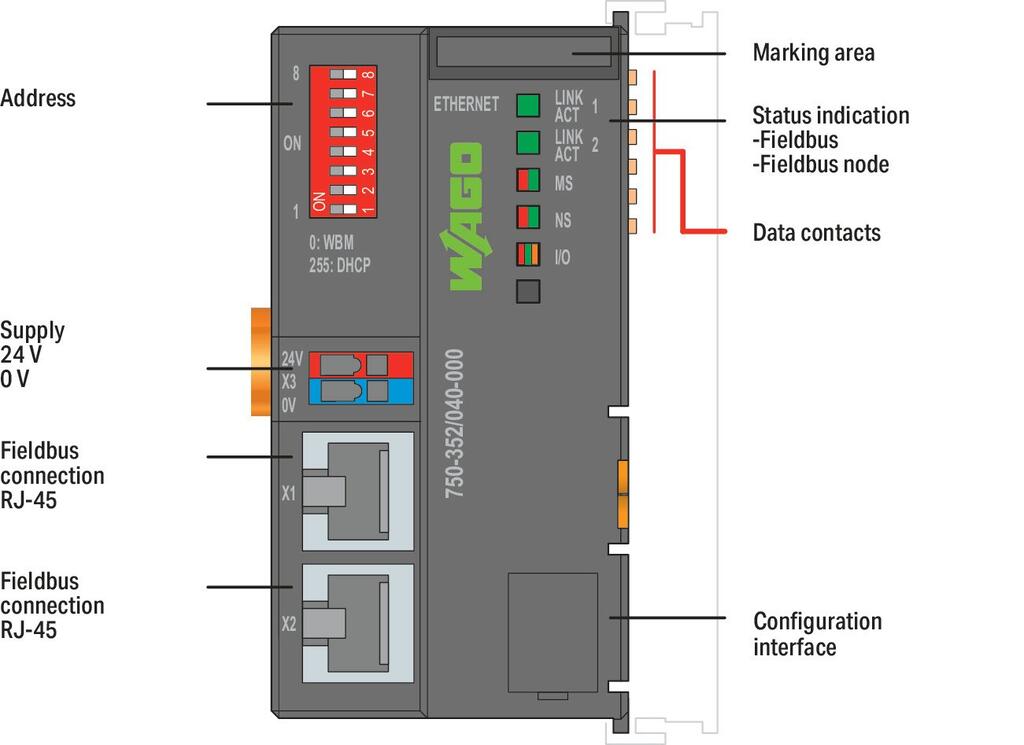

| Connection technology: communication/fieldbus | EtherNet/IPTM: 2 x RJ-45; Modbus (TCP, UDP): 2 x RJ-45 |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: Device configuration | 1 x Erkek uçlu bağlayıcı; 4 kutuplu |
| Connection type (1) | sistem besleme |
| Tek damarlı boylar | 0,25 … 1,5 mm² / 24 … 16 AWG |
| İnce bükümlü kablolar | 0,25 … 1,5 mm² / 24 … 16 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Geometrical Data
| Width | 49,5 mm / 1.949 inches |
| Height | 96,8 mm / 3.811 inches |
| Depth | 71,9 mm / 2.831 inches |
| Depth | 64,7 mm / 2.547 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray DIN 35 ray |
Material Data
| Renk | koyu gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,411 MJ |
| Ağırlık | 80,6 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.) |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Relative humidity | Sınıf 3K7/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma (rüzgar kaynaklı yağış, su ve buz oluşumu hariç) |
| Titreşime dayanıklı | IEC 60068-2-6 (hızlanma: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155 uyarınca; EN 61373 |
| Darbe direnci | IEC 60068-2-27'ye göre (15g / 11 ms / yarım sinüs / 1.000 şok; 25g / 6 ms / 1.000 şok), EN 50155, EN 61373 |
| EMC immunity to interference | EN 61000-6-1, -2 uyarınca; EN 61131-2; deniz uygulamaları; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 |
| EMU: | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, deniz uygulamaları, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 uyarınca |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 10.0 | 27-24-26-07 |
| ETIM 8.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821460107 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
| End of Sale | 2022-01-31 |
| End of Production | 2023-02-28 |
| End of Delivery | 2023-03-31 |
| End of Service and Repair | 2026-12-31 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1317-36-8 693-98-1 7439-92-1 |
| REACH Candidate List Substance | 2-methylimidazole Diboron trioxide Lead Lead monoxide Perfluorobutane sulfonic acid (PFBS) and its salts |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
