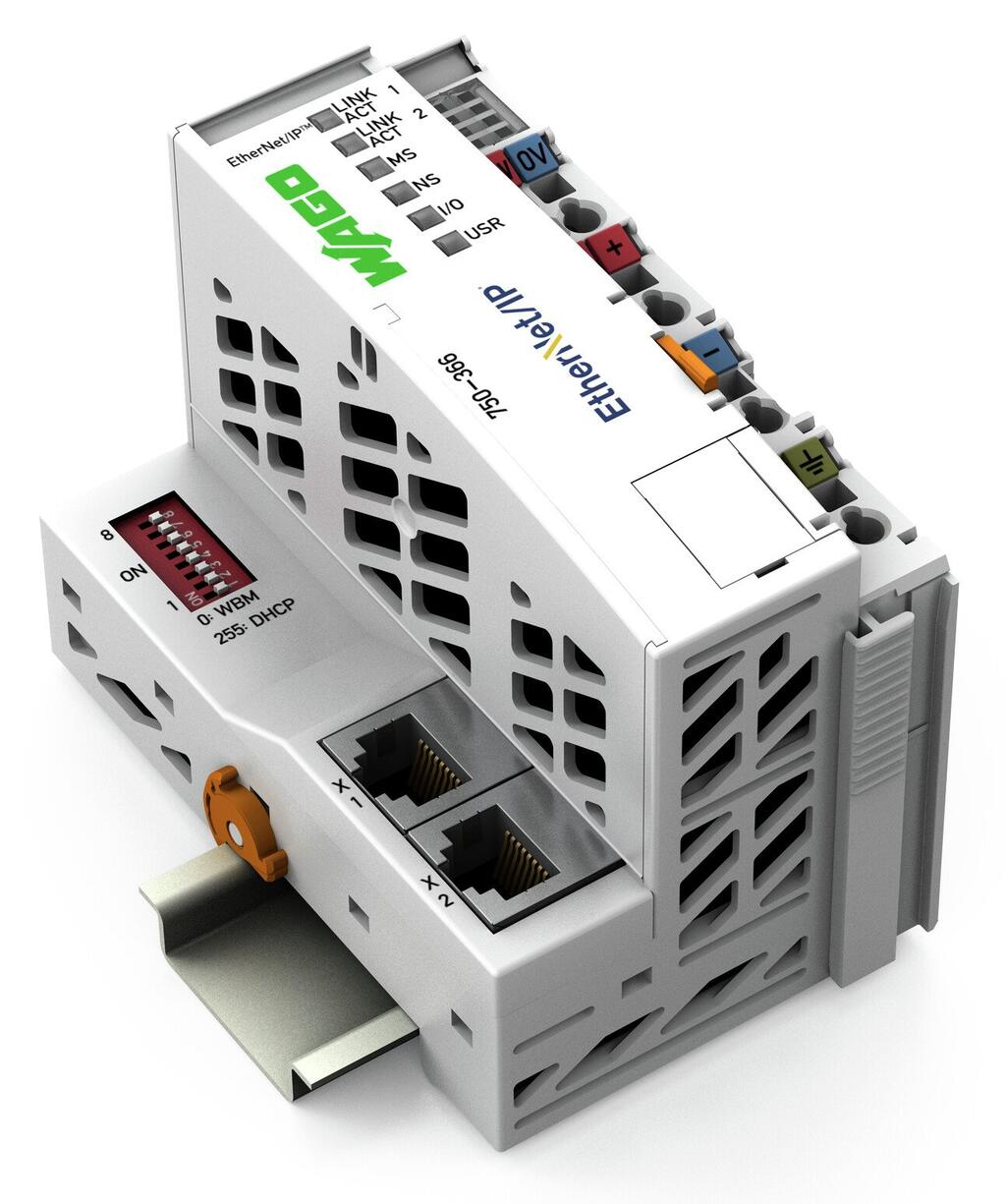

Açıklama
Technical Data
| İletişim | EtherNet/IPTM |
| Protokoller | HTTP(S) BootP DHCP DNS FTP(S) SNMP |
| Baud rate | 10/100 Mbit/s |
| Transmission medium | Bükülmüş Çift S-UTP; 100 Ω; Cat. 5; 100 m maksimum kablo uzunluğu |
| İletim performansı | EN 50173'e göre D sınıfı |
| I/O modülü sayısı (düğüm başına) | 250 |
| Number of I/O modules without bus extension max. | 64 |
| Input and output process image (Fieldbus) max. | 1020 words/1020 words |

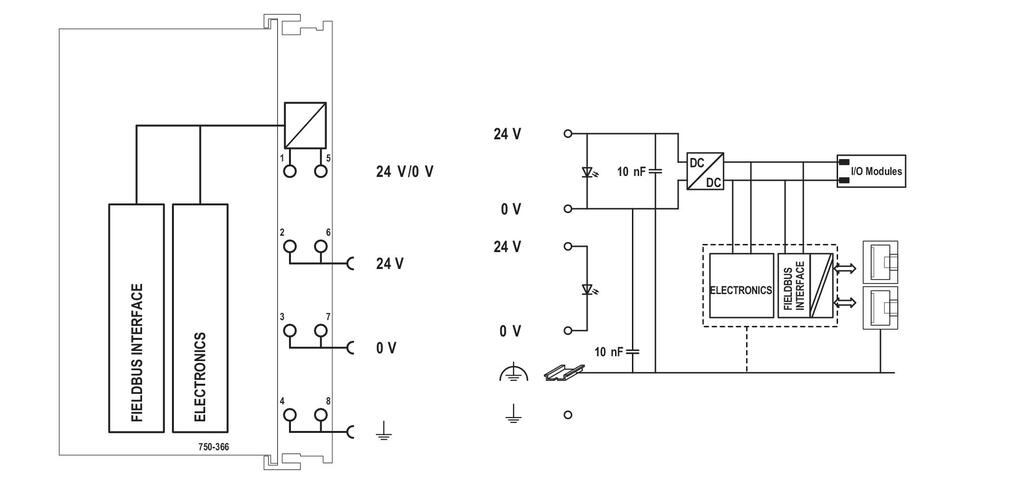

| System supply voltage | 24 VDC (-25 … +30 %); takılabilir konektör aracılığıyla (CAGE CLAMP®bağ) |
| Current consumption, system supply (5 V) | 300 mA |
| Total current for system supply | 1.700 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç atlama teli kontakları aracılığıyla |
| Giriş akımı (tip.) | 480 mA |
| Nominal yükte güç kaynağı verimi (tip.) (24 V) | 90 % |
| İzolasyon | 500 V sistem/saha |

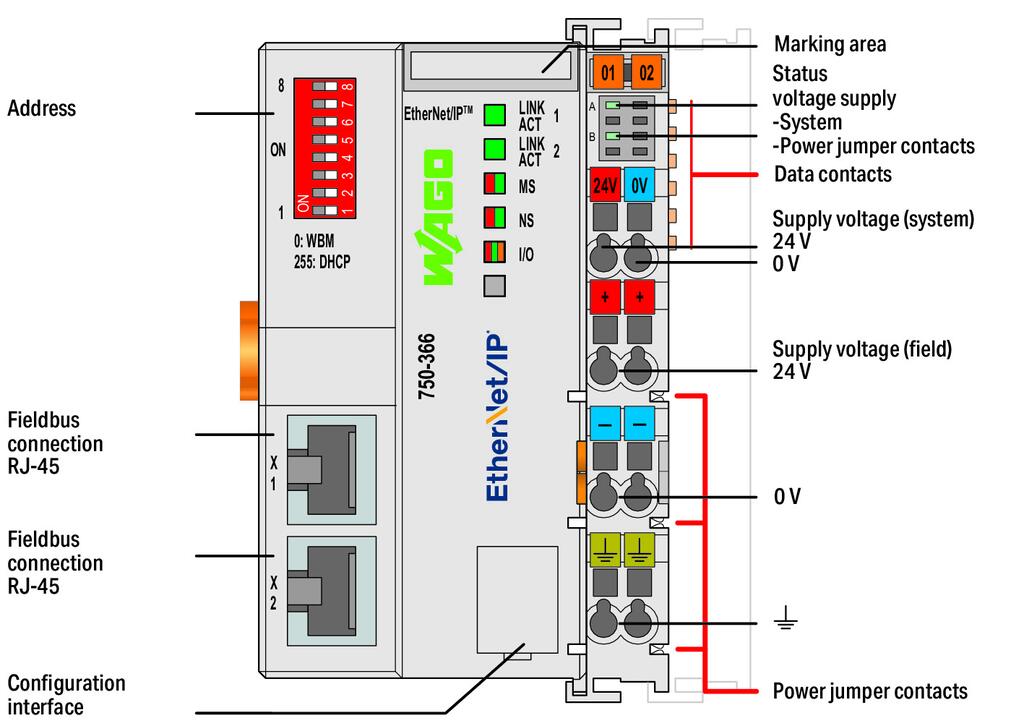

| Indicators | LED (LINK / ACT) yeşil: 1… 2 bağlantı noktaları aracılığıyla ağ bağlantısı; LED (MS, NS) kırmızı / yeşil: Düğümün durumu, ağ; LED (G / Ç) kırmızı / yeşil / turuncu: Yerel veri yolunun durumu |
| Number of outgoing power jumper contacts | 3 |
| Current carrying capacity of the power jumper contacts | 10 A |
Bağlantı verisi
| Connection technology: communication/fieldbus | EtherNet/IPTM: 2 x RJ-45 |
| Connection technology: field supply | CAGE CLAMP® |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: Device configuration | 1 x Erkek uçlu bağlayıcı; 4 kutuplu |
| Connection type (1) | Sistem/saha beslemesi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 62 mm |
| Height | 100 mm / 3.937 inches |
| Depth | 71,9 mm / 2.831 inches |
| Depth | 64,7 mm / 2.547 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray DIN 35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,475 MJ |
| Ağırlık | 147,3 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| ETIM 8.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4066966108903 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
