Açıklama
Technical Data
| Number of digital inputs | 2 |
| Total number of channels (module) | 2 |
| Sinyal tipi | Digital Gerilim |
| Sinyal tipi | 24 VDC |

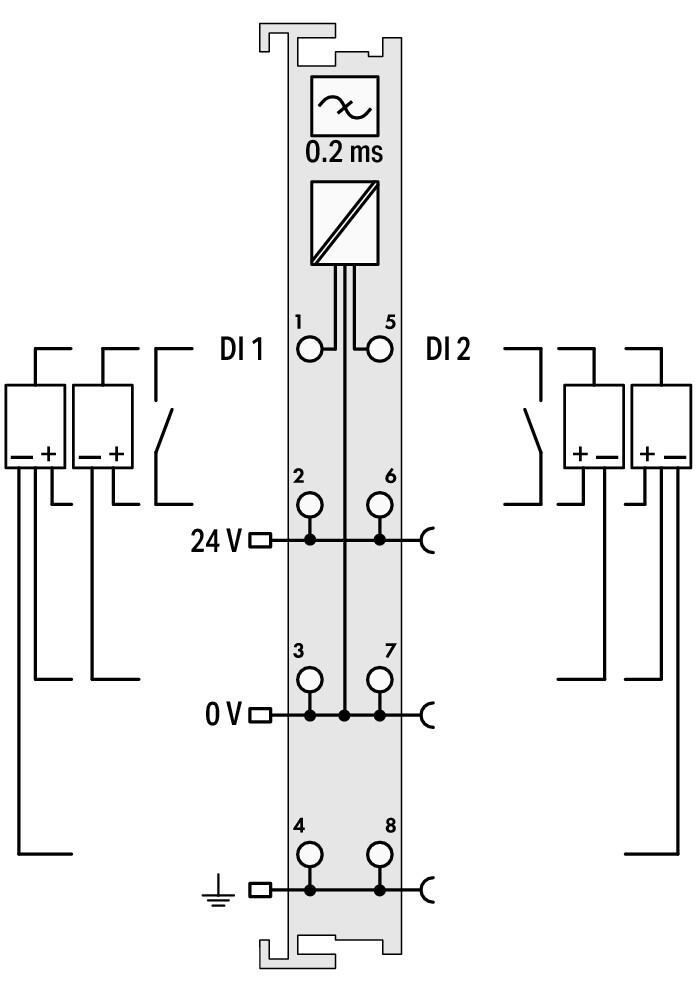

| Sensor connection | 2 x (2 telli, 3 telli, 4 telli) |
| Input characteristic | Yükselen kenar anahtarlama |
| Input filter (digital) | 0.2 ms 0,2 ms |
| Input current per channel for signal (1) typ. | 4,5 mA |
| Sinyal gerilimi (0) | −3 … +5 VDC |
| Sinyal gerilimi (1) | 15 … 30 VDC |
| Input data width (internal) max. | 2 Bit |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 3,7 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |

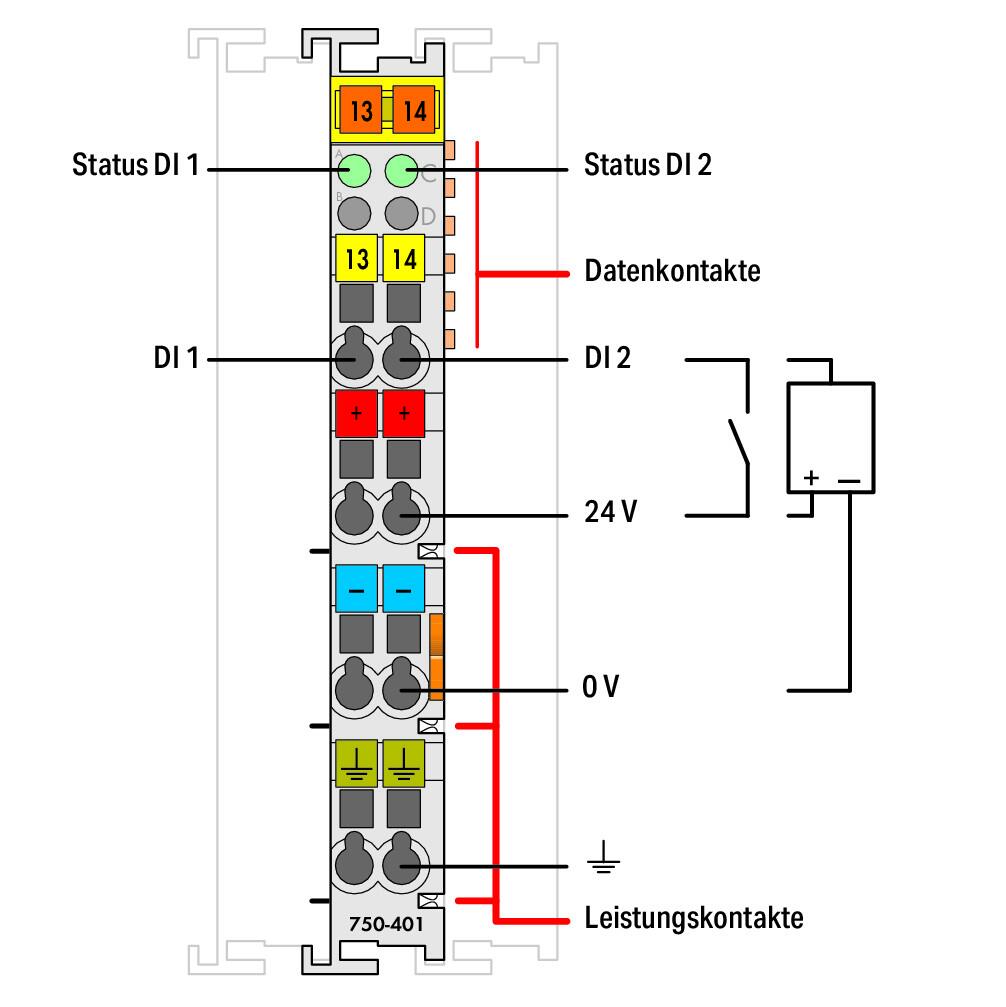

| Indicators | LED (A, C) yeşil: Durum DI 1, DI 2 |
| Number of incoming power jumper contacts | 3 |
| Number of outgoing power jumper contacts | 3 |
| Current carrying capacity of the power jumper contacts | 10 A |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Tak-çıkar konnektör | Hayır |
Material Data
| Renk | light gray |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,211 MJ |
| Ağırlık | 45,8 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 10.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454392574 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Diboron trioxide Lead Lead monoxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | 5dc537b6-c529-4969-88d2-da20837e5483 |
| SCIP notification number (Belgium) | e0921d88-f379-4bbe-8d47-56bde827c9e5 |
| SCIP notification number (Bulgaria) | fdc591ba-8076-461b-a415-7dafa2e06747 |
| SCIP notification number (Czech Republic) | 8743ce70-bd51-4ca0-a1d0-0f8e1b6ff0b9 |
| SCIP notification number (Denmark) | 4bcce72d-aabd-4f83-97d1-fd49f10b7ebd |
| SCIP notification number (Finland) | 606c1dc0-3048-477e-81be-62d6e511ccb3 |
| SCIP notification number (France) | 5202c575-b1be-4531-9271-aa2158161779 |
| SCIP notification number (Germany) | 58b8e99a-4c47-4d88-95eb-7609835b2f79 |
| SCIP notification number (Hungary) | a03e69ae-8f08-4a06-91f9-13f129440ae4 |
| SCIP notification number (Italy) | f97cd3c8-a93b-4299-bcc7-01c02135b729 |
| SCIP notification number (Netherlands) | b9fc84b8-8169-4bac-965f-ff1943c3be2f |
| SCIP notification number (Poland) | 85a4e4bc-4a3f-4fb2-8777-100df4858dd2 |
| SCIP notification number (Romania) | 35522434-84d1-424d-9ac9-1d6a46d0c457 |
| SCIP notification number (Sweden) | f7dc5453-024d-4d45-b416-f7d3ddb5c8e7 |
