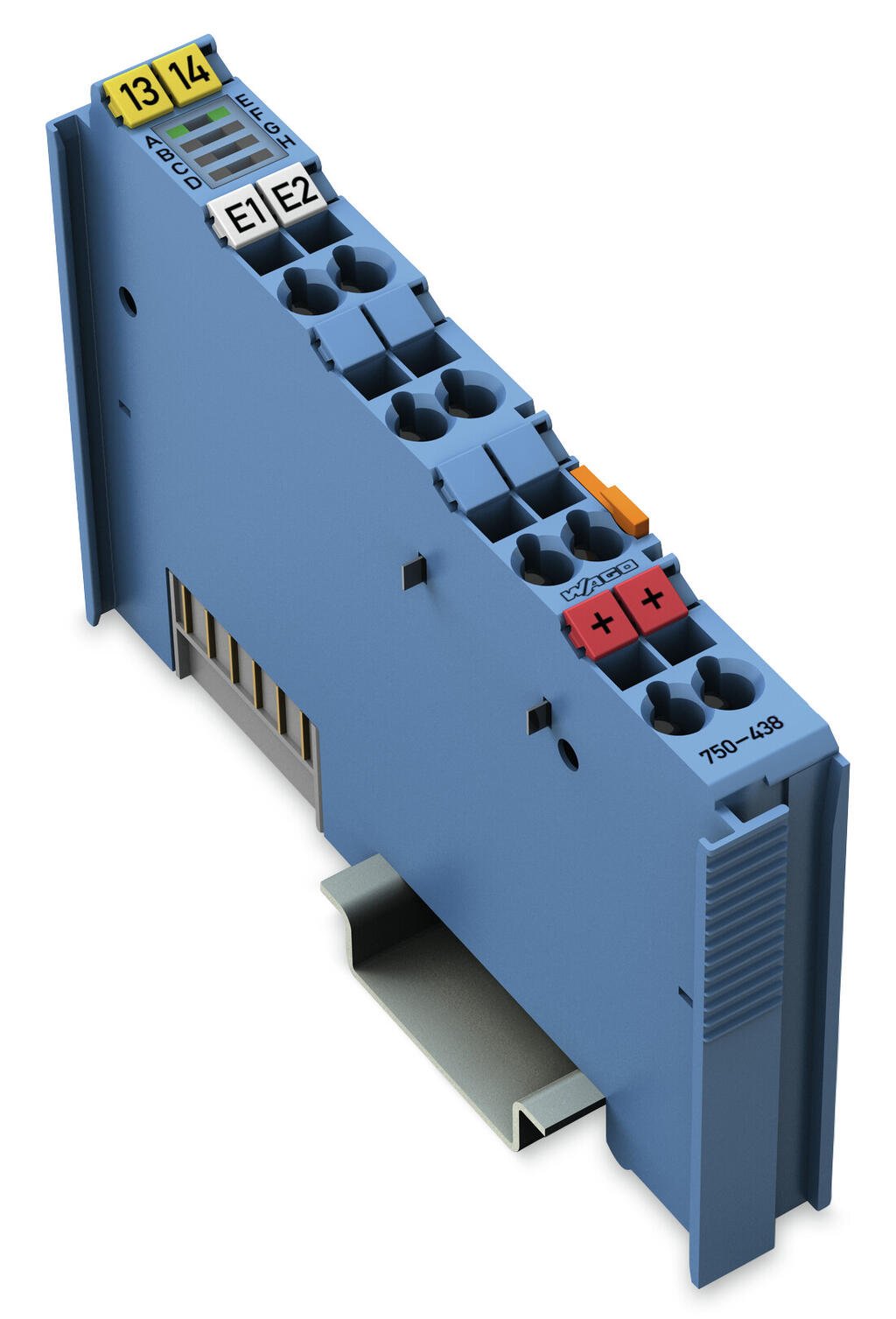

Açıklama
Notes
| Note | Dijital giriş modülü yalnızca 24 VDC Ex i güç kaynağı ile çalıştırılmalıdır! Patlamaya karşı korumayla ilgili genel bilgiler (örn. Kurulum düzenlemeleri) WAGO I / O System 750 kılavuzlarında mevcuttur! |
Technical Data

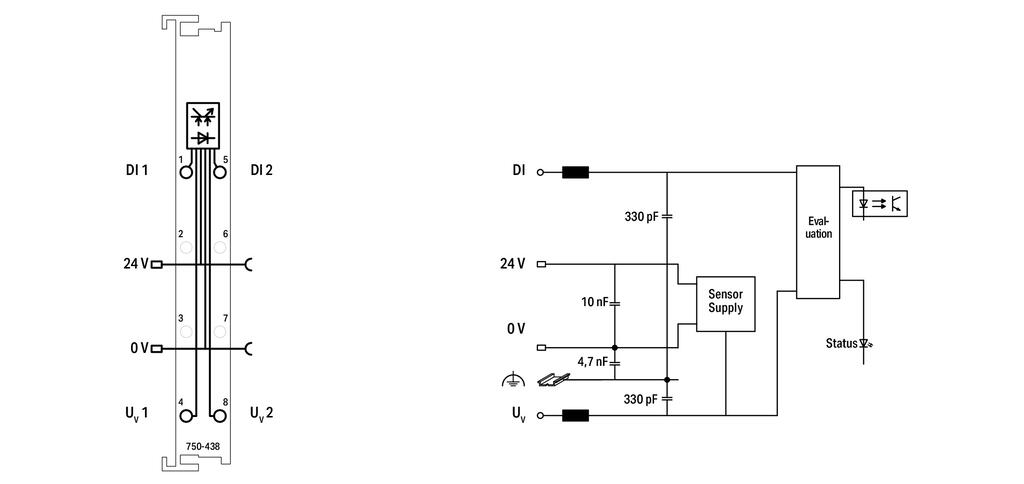

| Number of digital inputs | 2 |
| Total number of channels (module) | 2 |
| Sinyal tipi | NAMUR NAMUR |
| Sensor connection | 2 x (2 telli) |
| Input characteristic | Yükselen kenar anahtarlama |
| Input filter (digital) | 3 ms |
| Açık devre gerilimi | 8,2 V |
| Kısa devre akımı | ≤ 8,2 mA |
| Signal current (0) NAMUR | ≤1.2 mA |
| Signal current (1) NAMUR | ≥2.1 mA |
| Anahtarlama histeresisi | 0,2 mA |
| Giriş puls süresi | 5 ms |
| Giriş pals ayrımı | 3 ms |
| Güç tüketimi P max. | 0,4 W |
| Input data width (internal) max. | 2 Bit |
| Safety | Evet |
| Input resistance | 1.000 Ω |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 2,5 mA |
| Field supply voltage | 24 VDC; (Ex i güç kaynağı: UO = maks. 27,3 V); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 16 mA |
| Güç kaybı P V | 0,27 W |
| İzolasyon | 300 VAC sistem besleme |
| Indicators | LED (A, E) yeşil: Durum DI 1, DI 2 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 1 A |
| Etiketleme | ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
Explosion protection
| ATEX Guideline | EN IEC 60079-0, -7, -11 |
| Elektrik şebekesi, güvenliğe ilişkin bilgi | U o = 12 V; I o = 13.5 mA; P o = 40.5 mW; Linear characteristic curve |
| Reaktans Ex ia IIC | L o = 190 mH; C o = 1.4 µF |
| Reaktans Ex ia IIB | L o = 600 mH; C o = 9 µF |
| Reaktans Ex ia IIA | L o = 1 H; C o = 36 μF |
| Reaktans Ex ia I | L o = 1 H; C o = 38 µF |
| Reaktans | Reactances without accounting for the concurrence of capacitance (C o ) and inductance (L o ) |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 0,976 MJ |
| Ağırlık | 44,1 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 10.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454725525 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1317-36-8 693-98-1 7439-92-1 |
| REACH Candidate List Substance | 2-methylimidazole Lead Lead monoxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | 2e881213-5d48-42e5-b089-c0bc8feeb830 |
| SCIP notification number (Belgium) | 7f5cda66-bae8-45d4-99be-4c8bf82b8719 |
| SCIP notification number (Bulgaria) | a006b846-32ea-4a4b-b020-423b59a70af6 |
| SCIP notification number (Czech Republic) | a0c4088e-2a56-4bb5-b35d-c1a879757654 |
| SCIP notification number (Denmark) | 266a171e-1682-4cf9-941c-65c6e91d93a5 |
| SCIP notification number (Finland) | c2870d4e-763a-456d-baab-20e8882d1f3d |
| SCIP notification number (France) | 62fee0f7-d05a-4ad7-9448-a09a4a57a708 |
| SCIP notification number (Germany) | 22a209d7-87fc-4d51-814a-39506fa84040 |
| SCIP notification number (Hungary) | 6ab9fa73-1997-4a0a-beb5-883e8fc28960 |
| SCIP notification number (Italy) | 5daa5544-8b46-45ae-936f-3f7b548ea68b |
| SCIP notification number (Netherlands) | 5acce4f3-f366-45b8-b331-953da14ce73a |
| SCIP notification number (Poland) | e94fed5d-7868-42fa-a949-706526904ad5 |
| SCIP notification number (Romania) | ac2ddcca-2db4-4f18-95dd-a6d9ac278146 |
| SCIP notification number (Sweden) | 1526fa2f-851b-4482-9b36-36bb138fd1fb |
