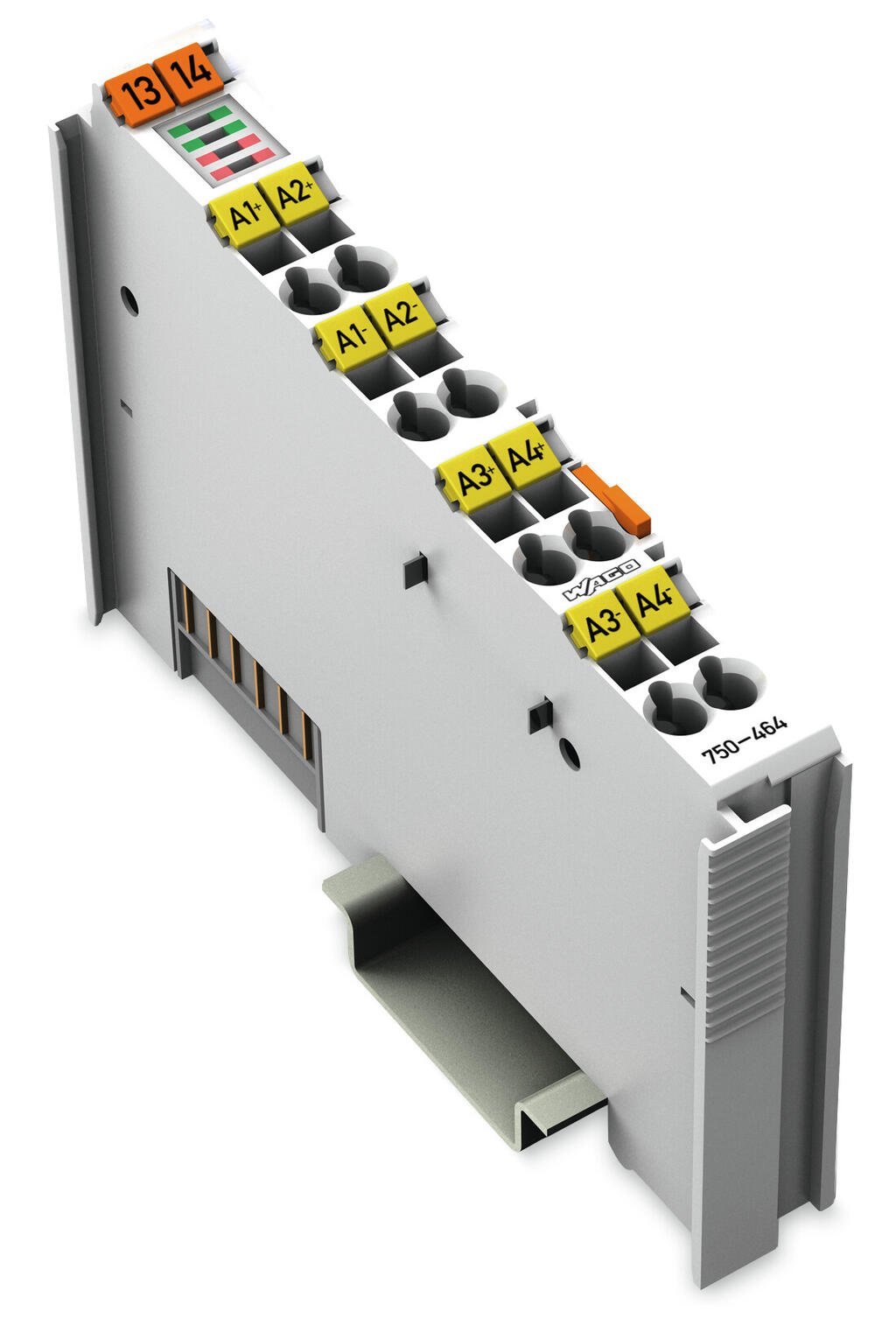

Açıklama
Technical Data
| Number of analog inputs | 4 |
| Total number of channels (module) | 4 |
| Sinyal tipi | Direnç ölçümü Potansiyometre pozisyonları |
| Sinyal tipi | Evet |

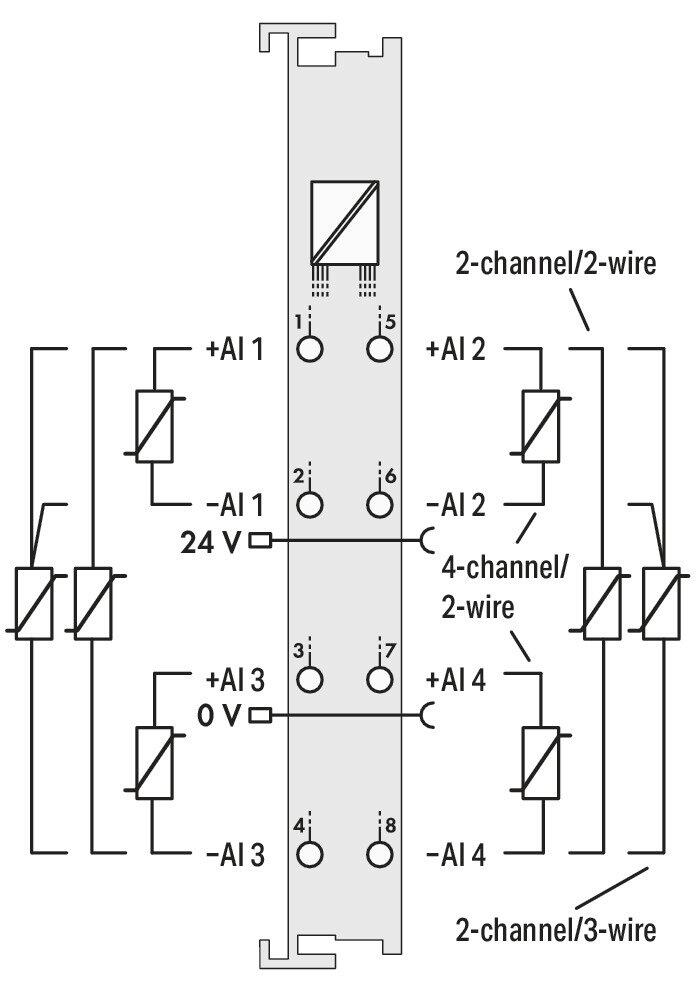

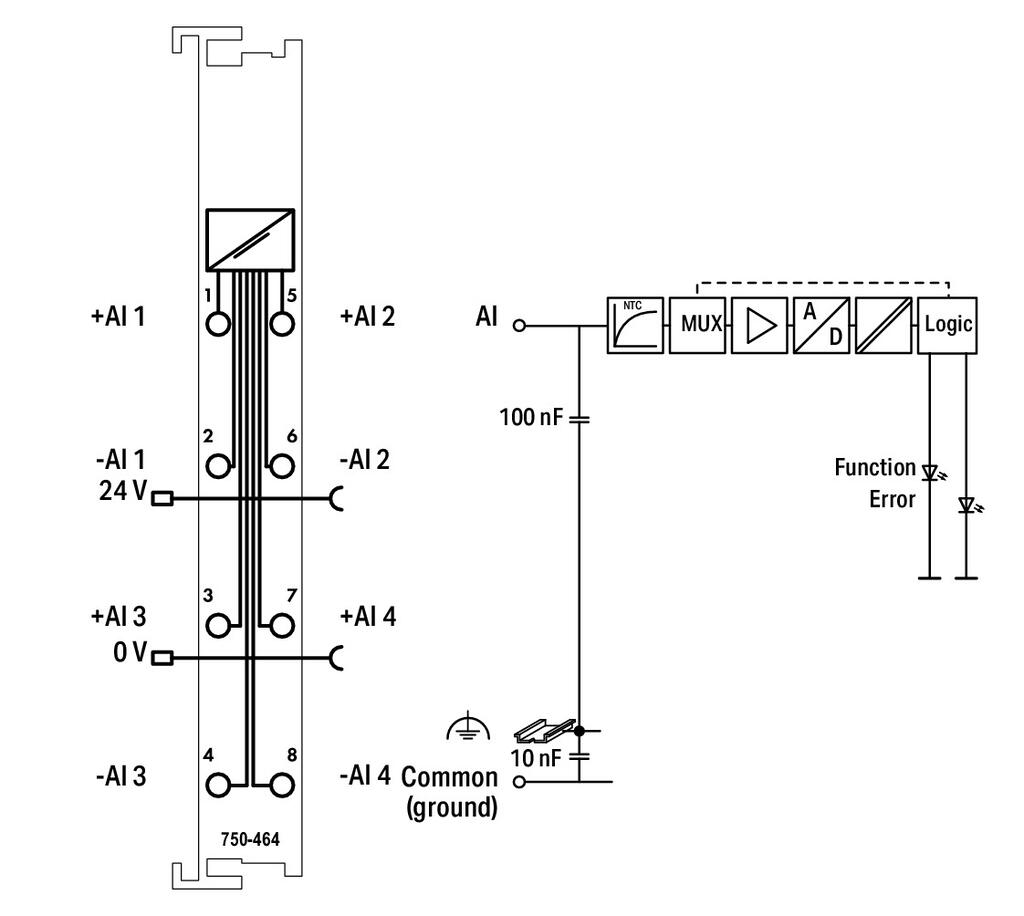

| Sensor connection | 4 x (2 telli); 2 x (3 telli) |
| Bit genişliği | 4 (2) x 16 bit veri; 4 (2) x 8 bit kontrol/durum (isteğe bağlı) |
| Çözünürlük | 0,1 °C |
| Çevirme süresi (tip.) | 320 ms |
| Ölçüm hatası (25°C) | Tüm sıcaklık aralığında ≤ 1 K, sıcaklık aralığında ≤ 0,5 K (−30… +120 C, Pt 1000) |
| Sıcaklık katsayısı | ≤ 20 ppm / K |
| Ölçüm akımı (tip.) | ≤ 350 µA |
| Ölçüm tekrarlama hızı (standart) | 1,1 s |
| Ölçüm tekrarlama hızı (2-kanal / 2-iletken) | 0,63 s |
| Yanıt süresi (maks.) | 4 s |
| Sensör tipleri | Pt100; Yapılandırılabilir: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000; Potansiyometre (yalnızca 2 kanallı çalışma): 10R… 1k2, 10R… 5k0 |
| Sıcaklık aralığı | −200… +850 C (Pt100), −60… +300 C (Ni 100, Ni 1000), −60… +250 C (Ni 1000 TK5000), −80… +260 C (Ni 120) |
| Configuration options | WAGO-I/O- CHECK CODESYS Kütüphanesi e! COCKPIT |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 50 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |

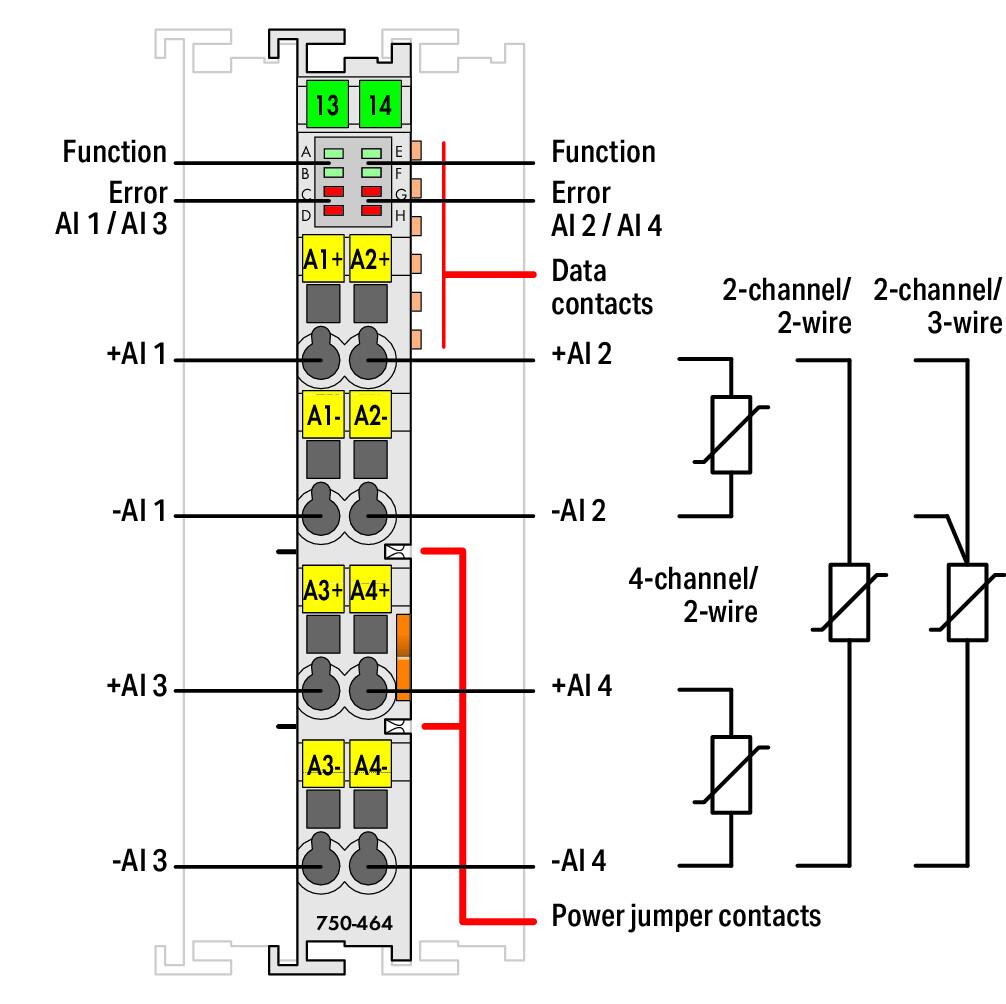

| Indicators | LED (A, B, E, F) green: Function AI 1 … AI 4; LED (C, D, G, H) red: Error AI 1 … AI 4 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 0,967 MJ |
| Ağırlık | 49,7 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-1, EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 10.0 | 27-24-26-01 |
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454976927 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
