Açıklama
Technical Data
| Number of analog inputs | 2 |
| Total number of channels (module) | 2 |
| Sinyal tipi | Gerilim |
| Sinyal tipi | -10 … +10 VDC |

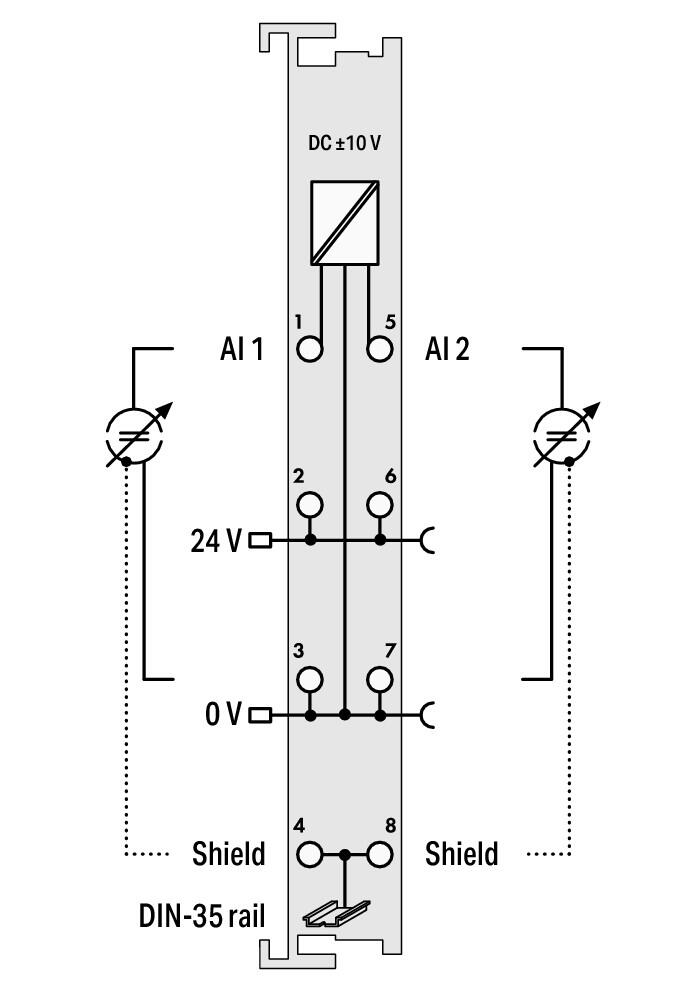

| Sensor connection | 2 x (2 telli) |
| Giriş filtresi | 60 Hz |
| Giriş gerilimi (maks.) | (24 V) |
| Signal characteristic | Tek uçlu |
| Çözünürlük [bit] | 16 Bit |
| Bit genişliği | 2 x 16 bit veri; 2 x 8 bit kontrol/durum (isteğe bağlı) |
| Internal resistance | 130 kΩ |
| Çevirme süresi (tip.) | 80 ms |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,1 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,01 %/K |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 75 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |

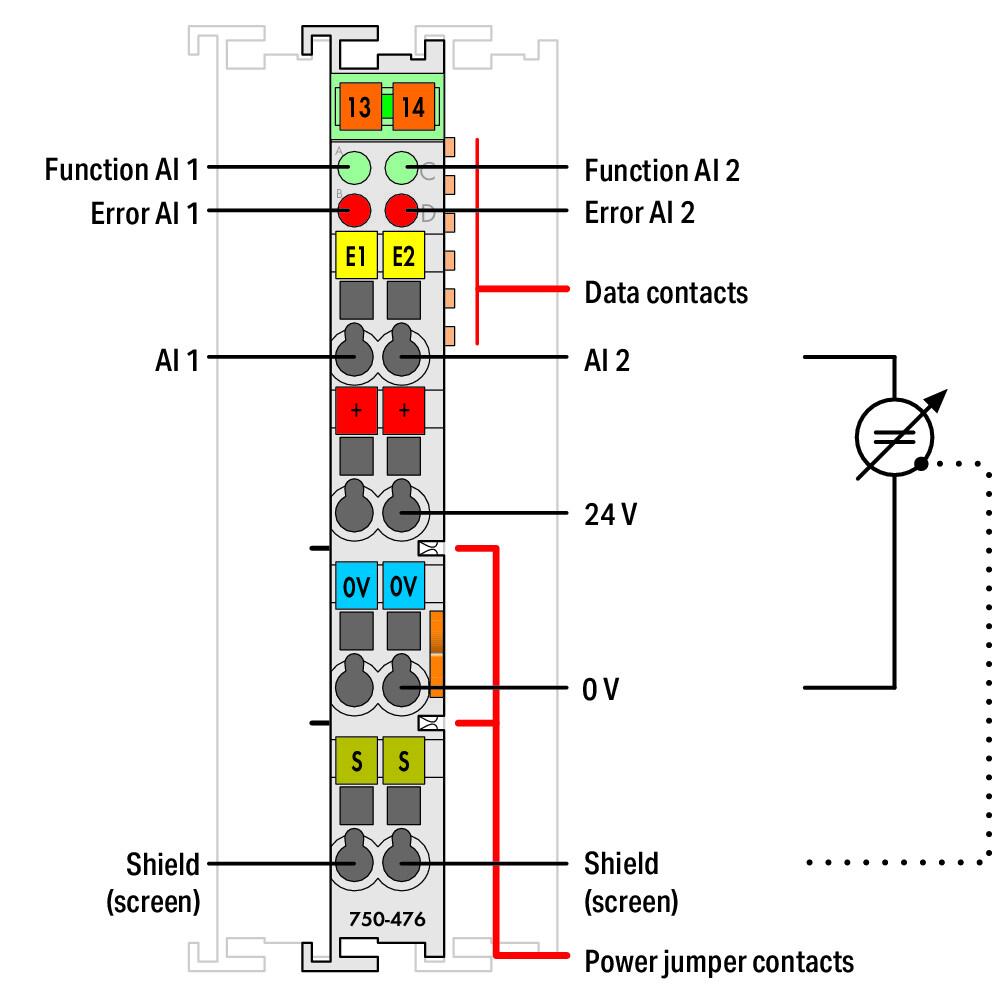

| Indicators | LED (A, C) green: Function AI 1, AI 2; LED (B, D) red: Error AI 1, AI 2 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,003 MJ |
| Ağırlık | 52,5 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 10.0 | 27-24-26-01 |
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454393366 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 7439-92-1 |
| REACH Candidate List Substance | Lead |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | 36ee1b52-be0e-41af-aca8-95a65e78ad76 |
| SCIP notification number (Belgium) | 05d23240-6bc6-4a8e-9648-197609926ebf |
| SCIP notification number (Bulgaria) | 5e4e968d-0508-464d-9b01-d897543bcea9 |
| SCIP notification number (Czech Republic) | aab5eaa1-2e19-41c9-b8da-3604b17aadb5 |
| SCIP notification number (Denmark) | a59ad655-08fe-4e30-bdb9-2e13162f0760 |
| SCIP notification number (Finland) | 48b5afef-fc15-422c-8c13-de735d112a26 |
| SCIP notification number (France) | f921a673-1f64-4aa6-9cd8-343304cca406 |
| SCIP notification number (Germany) | 41198b0e-2af9-4231-aa13-618a3fc5dffb |
| SCIP notification number (Hungary) | f7298637-22e5-49f2-b598-223b2c1dafd0 |
| SCIP notification number (Italy) | 7dc04986-84b5-4a95-98a1-81f48e8aa106 |
| SCIP notification number (Netherlands) | 39d01bce-c2dc-4df7-b7e1-1ae3ce1ba65d |
| SCIP notification number (Poland) | 76ce72f6-2437-4532-9333-1ceb3295da33 |
| SCIP notification number (Romania) | 51b0b1d0-d425-4c49-8c2e-4839a2d100a1 |
| SCIP notification number (Sweden) | 00e31d40-718c-4ccc-b19d-94bb25472e9e |
