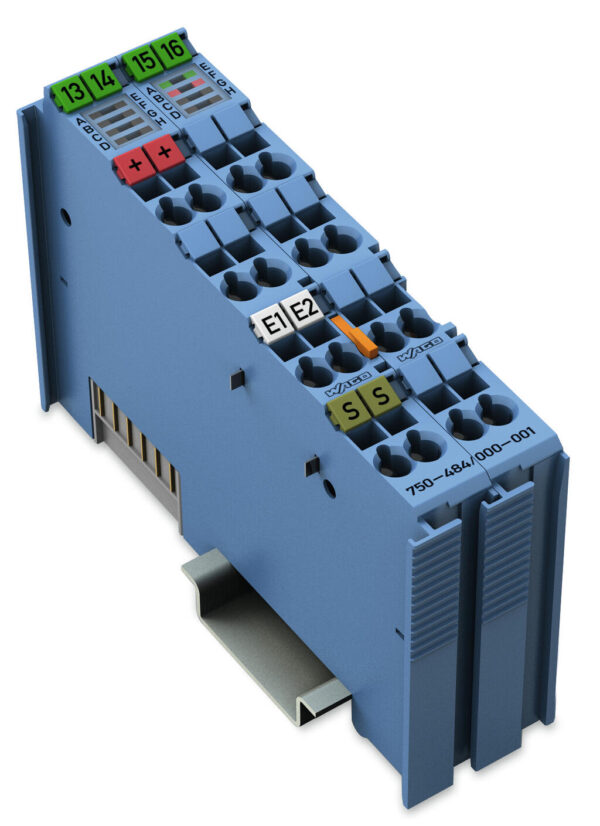

Açıklama
Notes
| Note | Analog giriş modülü yalnızca 24 VDC Ex i üzerinden çalıştırılmalıdır! Patlamaya karşı korumayla ilgili genel bilgiler (örn. Kurulum düzenlemeleri) WAGO I / O System 750 kılavuzlarında mevcuttur! |
Technical Data
| Number of analog inputs | 2 |
| Total number of channels (module) | 2 |
| Sinyal tipi | Elektrik |
| Sinyal tipi | 4 … 20 mADC |
| Sensor connection | 2 x (2 telli) |
| Giriş filtresi | parametreleştirilebilir |
| Giriş filtresi | Evet |
| Signal characteristic | Tek uçlu |
| Aşırı gerilim koruması | 30 V, ters polarite korumalı |
| Çözünürlük [bit] | 12 Bit |
| Çevirme süresi (tip.) | 10 ms |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,2 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,01 %/K |
| Kendinden güvenli Ex i | Evet |
| Arıza teşhisi | Wire break; short circuit; measurement range overflow; measurement range underflow according to NAMUR recommendation 43 |
| Bit genişliği | 2 x 2 byte veri; 2 x 2 byte veri + 2n x 4 byte veri (n = dinamik değişken adedi); 2 x 2 byte veri + 6 byte posta kutusu |
| Kanal başına HART aygıtları | Bir aygıt (tekli-drop, çoklu-drop yok ) |
| Kanal başına HART modemleri | Bir modem (multiplex değil) |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 25 mA |
| Field supply voltage | 24 VDC; (Ex i güç kaynağı: UO = maks. 27,3 V); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 26 mA |
| Güç tüketimi P max. | 1,60 W (slave'lerle (20 mA)) |
| Güç kaybı P V | 0,62 W (slave'siz) |
| İzolasyon | 300 VAC sistem besleme |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 1 A |

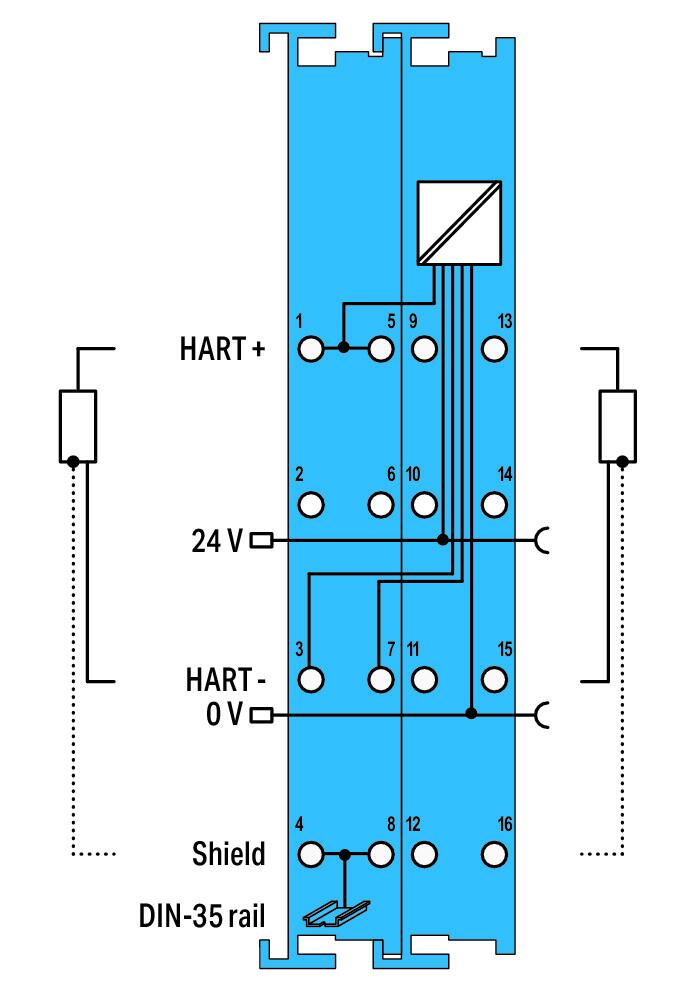

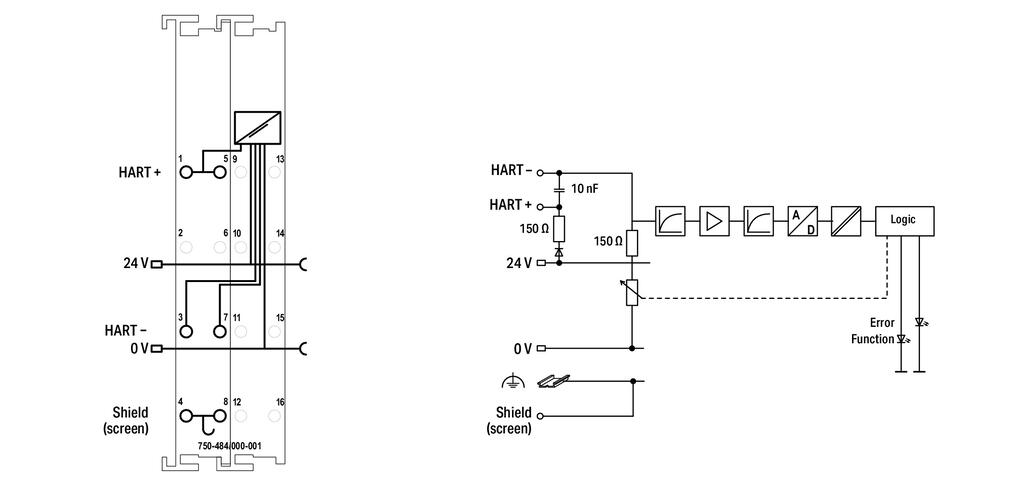

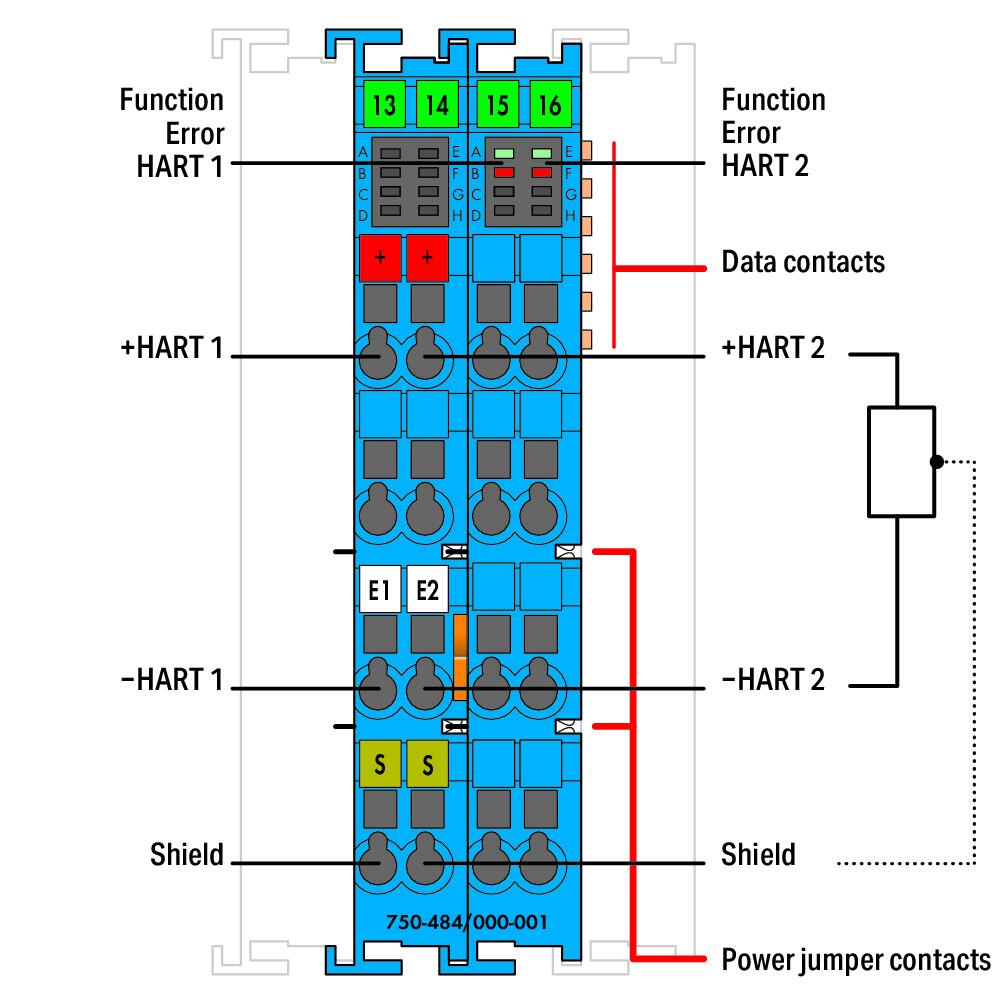

| Indicators | LED (A, E) green: Function HART 1, HART 2; LED (B, F) red: Error HART 1, HART 2 |
| Etiketleme | ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
Explosion protection
| ATEX Guideline | EN IEC 60079-0, -7, -11 |
| Elektrik şebekesi, güvenliğe ilişkin bilgi | U O = 27.3 V; I O = 92.7 mA; P O = 630 mW; Doğrusal karakteristik eğri |
| Reaktans Ex ia IIC | L O = 1,5 mH; C O = 87 nF |
| Reaktans Ex ia IIB | L O = 15 mH; C O = 670 nF |
| Reaktans Ex ia IIA | L O = 38 mH; C O = 2.2 μF |
| Reaktans Ex ia I | L O = 36 mH; C O = 3.49 µF |
| Reaktans | L ve C'nin uyumluluğunu hesaba katmadan reaksiyonlar |
Bağlantı verisi
| Connection technology: In-/Outputs | 16 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,034 MJ |
| Ağırlık | 91,9 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
Ticari Veri
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 10.0 | 27-24-26-01 |
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | Box |
| SAP tesis 01'den menşei | DE |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 11120-22-2 1303-86-2 1317-36-8 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol Diboron trioxide Lead Lead monoxide Lead silicate |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | 65198b56-6c5e-4e9b-bae6-440e83b5540e |
| SCIP notification number (Belgium) | 320bcefd-799d-47d8-ad6b-665cabcffc71 |
| SCIP notification number (Bulgaria) | c4510879-0c0d-4cc6-980d-545056447d70 |
| SCIP notification number (Czech Republic) | c8f2ab1b-3b5f-4d3e-8a63-49661a2d1805 |
| SCIP notification number (Denmark) | 05cde903-f87f-4236-af30-3c8a8475d295 |
| SCIP notification number (Finland) | 9b0dfe1d-a9ee-49ba-84f0-11c98d2af7ca |
| SCIP notification number (France) | e6b04120-5655-4926-a5ff-7d114ce21156 |
| SCIP notification number (Germany) | 28e72eb1-798d-431d-a620-1656e409d94c |
| SCIP notification number (Hungary) | e0d07965-ce0f-4fa2-a83d-64aa578b7171 |
| SCIP notification number (Italy) | e6a34f4a-4309-4fa1-a649-fe99ddc16c49 |
| SCIP notification number (Netherlands) | 72ee0f22-7a32-420a-9dc2-4275116d0b04 |
| SCIP notification number (Poland) | 18b50066-c7d6-4a19-8606-4369eeaa6a21 |
| SCIP notification number (Romania) | 6309a4bd-29d7-4dd0-b372-e67d35035c4f |
| SCIP notification number (Sweden) | b123c829-0270-49e6-bb03-d8d3e1656818 |
Ticari Veri
| eCl@ss 10.0 | |
| ETIM 8.0 | |
| ETIM 8.0 |
Environmental Requirements
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
