Açıklama
Notes
| Note | Analog giriş modülü yalnızca 24 VDC Ex i XTR güç kaynağı (750-606 / 040-000) ile çalıştırılmalıdır! Patlamaya karşı korumayla ilgili genel bilgiler (örn. Kurulum düzenlemeleri) WAGO I / O System 750 XTR kılavuzlarında mevcuttur! |

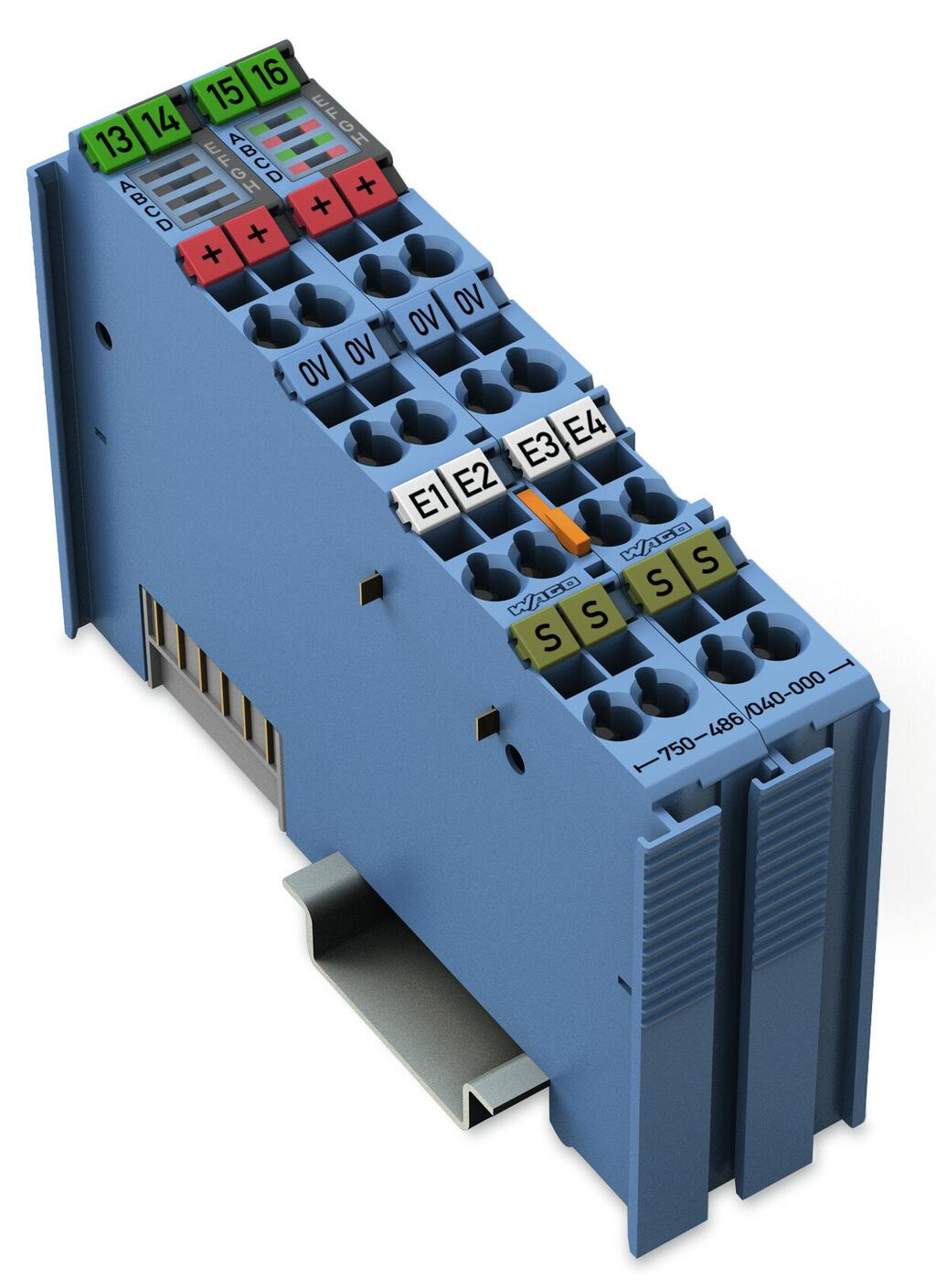

Technical Data
| Number of analog inputs | 4 |
| Total number of channels (module) | 4 |
| Sinyal tipi | Elektrik |
| Sinyal tipi | 0 … 20 mADC; 4 … 20 mADC; 3,6 … 21 mADC |

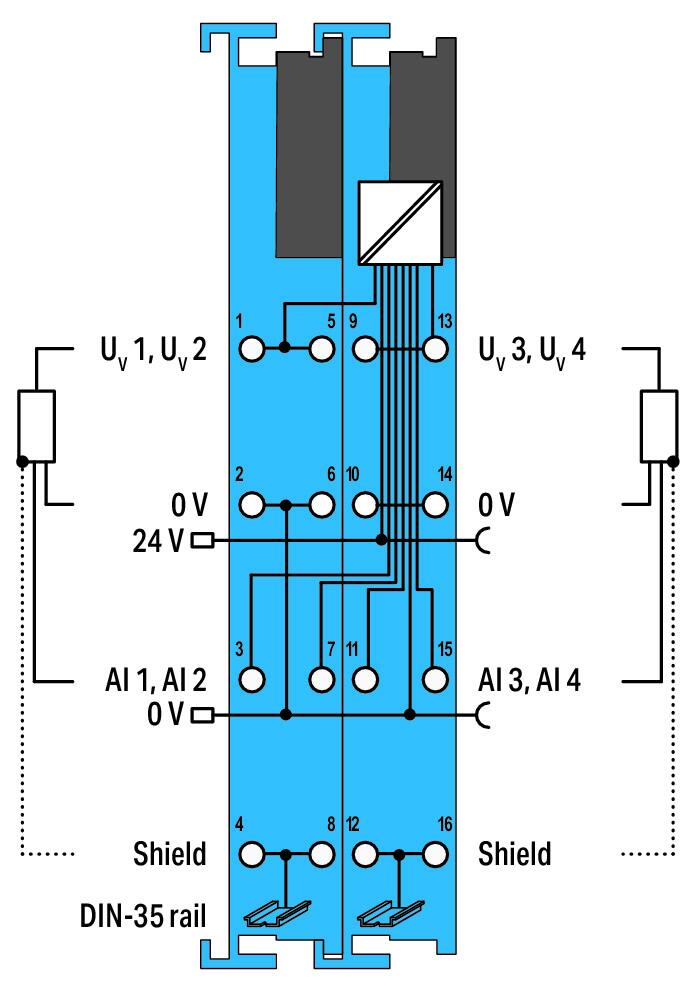

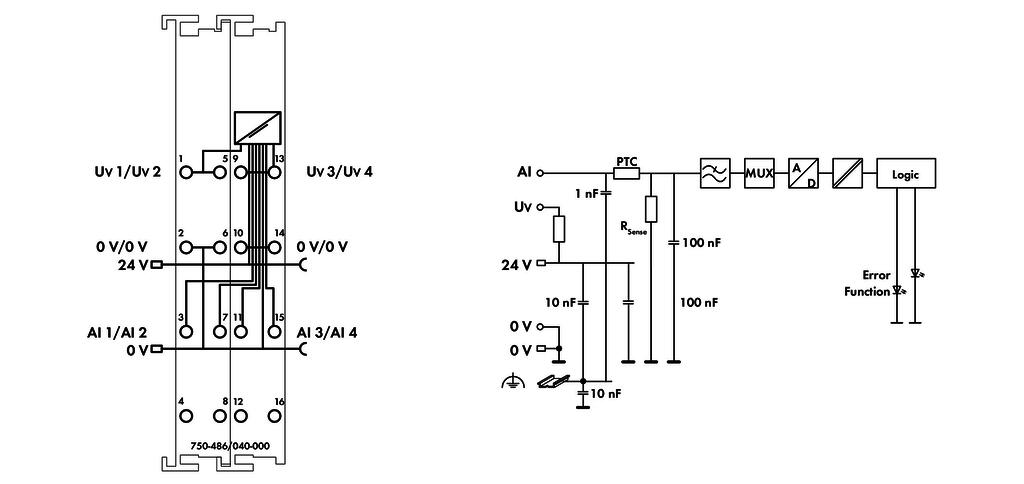

| Sensor connection | 2 x (3 telli) |
| Signal characteristic | Tek uçlu |
| Çözünürlük [bit] | 12 Bit |
| Çevirme süresi (tip.) | 10 ms |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,1 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,01 %/K |
| Input resistance max. | 200 Ω |
| Kendinden güvenli Ex i | Evet |
| Bit genişliği | 4 x 16-bit data; 4 x 8-bit control/status (optional) |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 45 mA |
| Field supply voltage | 24 VDC; (Ex i XTR güç kaynağı: UO = maks. 26,8 V); güç atlama teli kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 19 mA |
| Güç tüketimi P max. | 2.7 W (at 4 x 21 mA signal current) |
| Güç kaybı P V | 1.5 W (at 4 x 21 mA signal current) |
| İzolasyon | 300 VAC sistem besleme |
| Rated surge voltage | 1 kV; Kendinden güvenli ve kendinden güvenli olmayan devreler arasındaki nominal aşırı gerilim: 1,5 kV (EN 60079-11) |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 1 A |

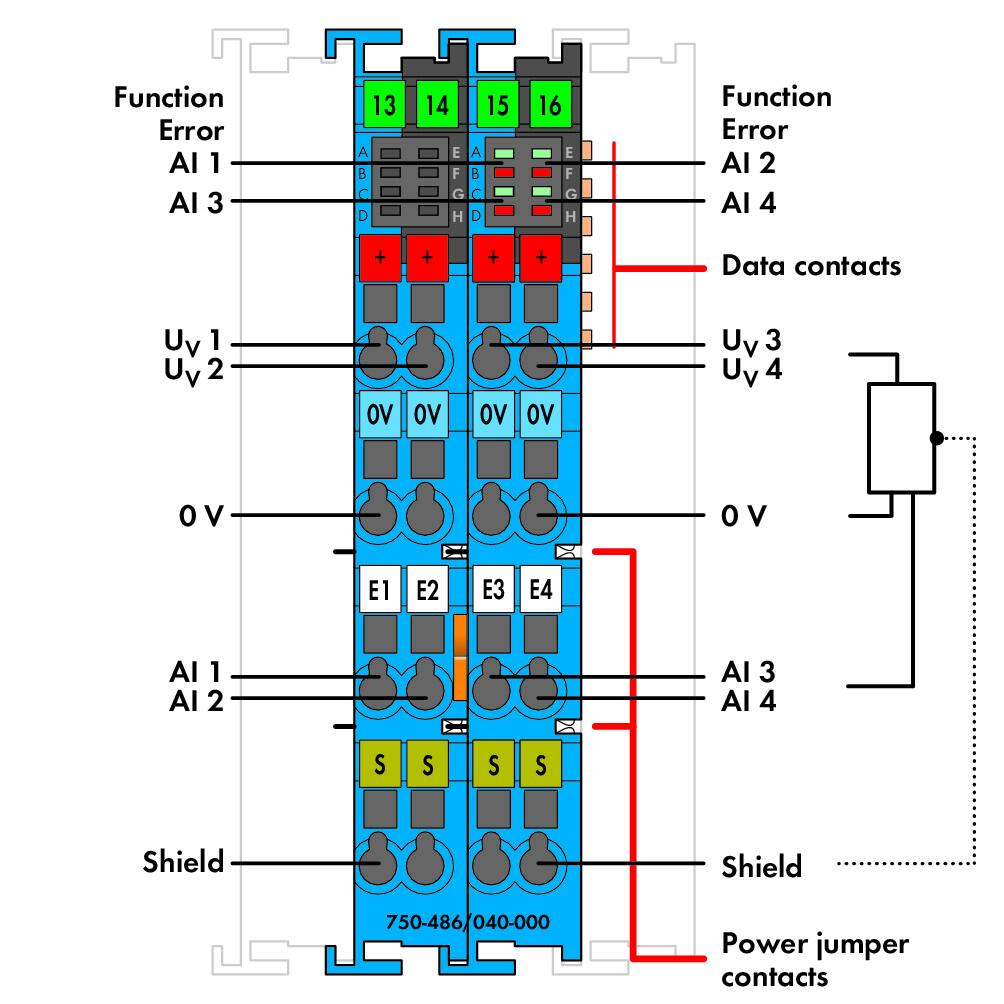

| Indicators | LED (A, E, C, G) green: Function AI 1 … AI 4; LED (B, F, D, H) red: Error AI 1 … AI 4 |
| Etiketleme | ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
Explosion protection
| ATEX Guideline | EN/IEC 60079-0, -7, -11 |
| Elektrik şebekesi, güvenliğe ilişkin bilgi | U o = 26.8 V; I o = 92.72 mA; P o = 621.27 mW; linear characteristic curve |
| Reaktans Ex ia IIC | L o = 1.6 mH; C o = 0.082 µF |
| Reaktans Ex ia IIB | L o = 15 mH; C o = 0.71 µF |
| Reaktans Ex ia IIA | L o = 25 mH; C o = 2.36 µF |
| Reaktans Ex ia I | L o = 36 mH; C o = 3.84 µF |
| Reaktans | Reactances without accounting for the concurrence of capacitance (C o ) and inductance (L o ) |
Bağlantı verisi
| Connection technology: In-/Outputs | 16 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,25 … 2,5 mm² / 24 … 14 AWG |
| İnce bükümlü kablolar | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | mavi |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,029 MJ |
| Ağırlık | 96,5 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.) |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Relative humidity | Sınıf 3K7/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma (rüzgar kaynaklı yağış, su ve buz oluşumu hariç) |
| Titreşime dayanıklı | IEC 60068-2-6 (hızlanma: 5g), EN 60870-2-2, IEC 60721-3-1, -3 uyarınca |
| Darbe direnci | IEC 60068-2-27'ye göre (15g / 11 ms / yarım sinüs / 1.000 şok; 25g / 6 ms / 1.000 şok), EN 61373 |
| EMC immunity to interference | EN 61000-6-1, -2, EN 61131-2, deniz uygulamaları, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994 uyarınca |
| EMU: | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, denizcilik uygulamaları, EN 60870-2-1, EN 61850-3 uyarınca |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 10.0 | 27-24-26-01 |
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | Box |
| SAP tesis 01'den menşei | DE |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Diboron trioxide Lead Lead monoxide Perfluorobutane sulfonic acid (PFBS) and its salts |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
